Типовой комплект учебного оборудования «Монтаж и наладка электроустановок до 1000В в системах электроснабжения»

Типовой комплект учебного оборудования «Монтаж и наладка электроустановок до 1000В в системах электроснабжения»

Цена по запросу

Артикул: ЭЛБ-241.014.04
ПОЛУЧИТЬ КП >

Описание

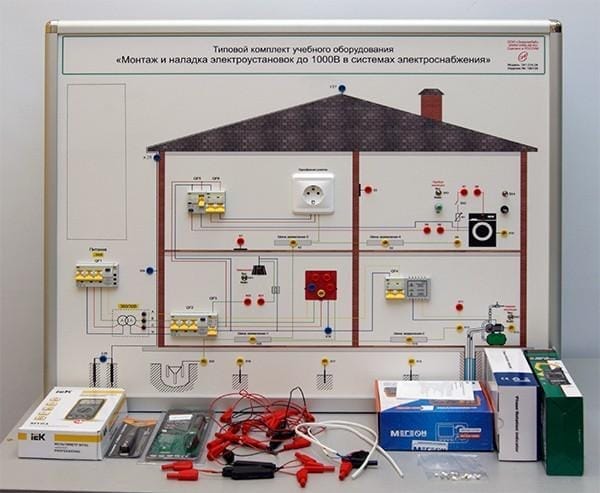

Типовой комплект учебного оборудования «Монтаж и наладка электроустановок до 1000В в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Предназначен для изучения и приобретения навыков монтажа при сборке различных схем.

Учебный комплект предназначен для проведения лабораторно-практических занятий по монтажу и наладке электроустановок до 1000В в системах электроснабжения. Стенд позволяет изучить способы и методы проверки сопротивления изоляции электроустановки, заземления и грунта. Изучить принцип работы автоматического выключателя и УЗО.

Характеристики

  • Потребляемая мощность, В·А: 500
  • Электропитание:
    • напряжение, В: 380
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 75
  • Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

  1. Часть 1. Приемо-сдаточные испытания электроустановок
  2. Проверка непрерывности проводника.
  3. Измерение сопротивления изоляции электроустановки.
  4. Измерение сопротивления пола и стен.
  5. Измерение полного сопротивления петли «фаза—нуль».
  6. Измерение сопротивления заземления (двухпроводной метод).
  7. Измерение сопротивления заземления (трехпроводной метод).
  8. Измерение удельного электрического сопротивления грунта.
  9. Демонстрация срабатывания автоматического выключателя (АВ).
  10. Демонстрациязащитного действия дифференциального выключателя (УЗО).
  11. Демонстрация работы устройства контроля сопротивления изоляции.
  12. Проверка полярности.
  13. Измерение тока утечки.
  14. Проверка чередования фаз.
  15. Измерение сетевого напряжения и напряжения прикосновения.
  16. Часть 2. Методы поиска неисправностей электроустановки
  17. Поиск нарушения непрерывности проводников.
  18. Поиск нарушения изоляции проводников.
  19. Поиск неисправности системы заземления.
  20. Поиск нарушения проводимости петли «фаза-нуль».

Коплектация

Типовой комплект учебного оборудования «Монтаж и наладка электроустановок до 1000В в системах электроснабжения»- 1к-т.
Комплект измерительных приборов(токоизмерительные клещи, мегаомметр, мультиметр, указатель чередования фаз.) –1 к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.

Характеристики

Вес 20 кг
Габариты 1180 × 250 × 800 мм
