Комплект учебного оборудования «Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции»

Комплект учебного оборудования "Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции"

Цена по запросу

Артикул: ЭЛБ-171.026.02
ПОЛУЧИТЬ КП >

Описание

Комплект учебного оборудования предназначен для проведения цикла лабораторно-практических занятий для исследования теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции.

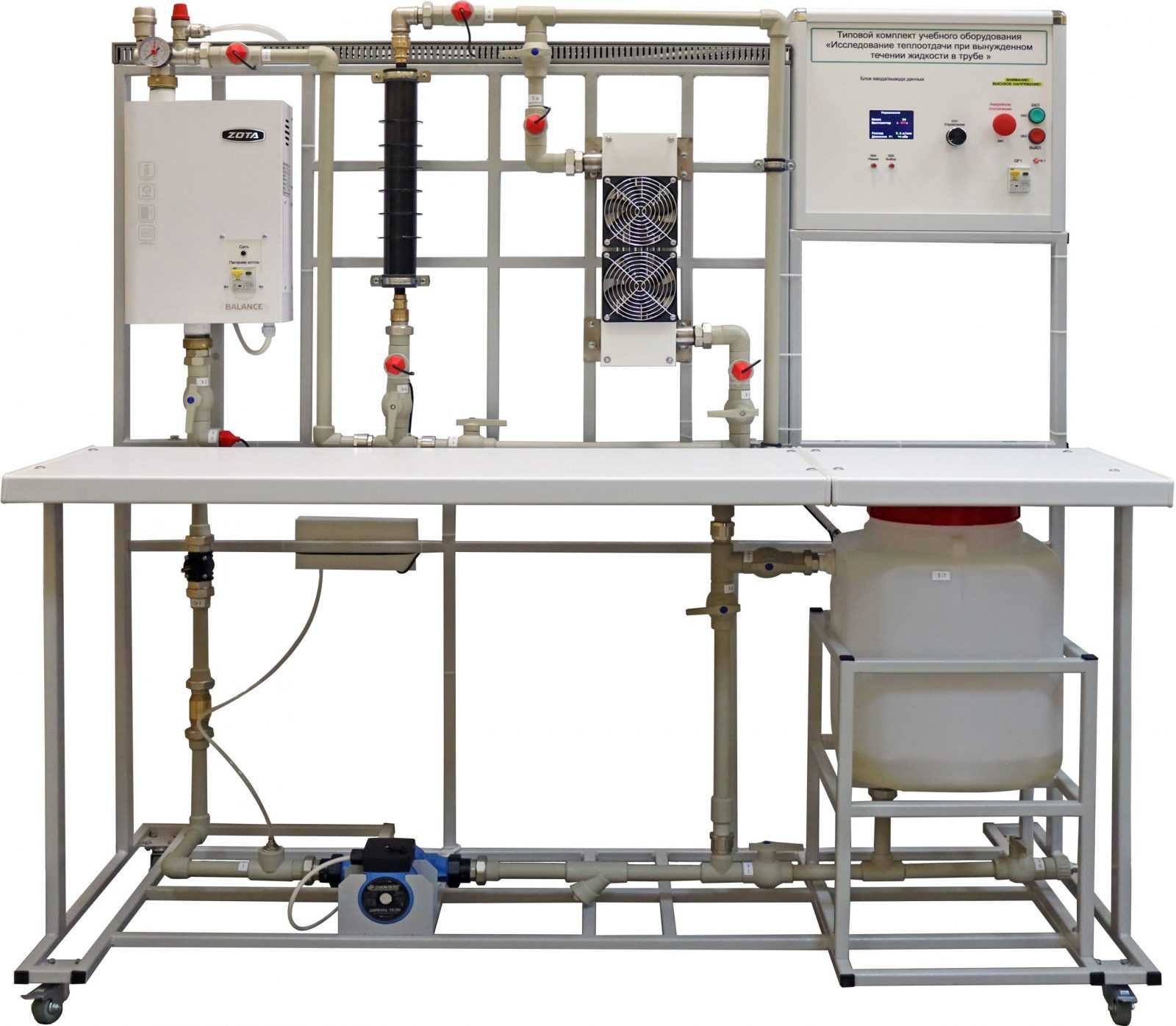

Комплект выполнен в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На рамном основании смонтированы исследуемые образцы на столешнице и установлен блок управления стендом.
Гидравлическая система стенда выполнена из полипропиленового трубопровода. Движение воды в системе производится при помощи циркуляционного насоса, расположенного в нижней части стенда. Вода нагревается при помощи электрического водонагревателя. Управление нагревателем осуществляется в автоматическом и ручном режимах. Вода из нагревателя поступает в исследуемые элементы.
Изучение течения жидкости в трубе с внешней свободной конвекцией осуществляется на вертикально расположенном трубопроводе. Участок выполнен в виде медной трубы диаметром 54 мм с толщиной стенки 1,5 мм длиной 300 мм.
Изучение конвективного теплообмена при поперечном обтекании пучка труб, производится на теплообменнике, изображенном на рис.2. Вынужденная конвекция осуществляется при помощи вентиляторов, установленных на теплообменнике.
Датчики, установленные на стенде, подключаются к измерительной системе.

Характеристики

  • Потребляемая мощность, В·А: 3500
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80

Лабораторные работы

  1. Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах.
  2. Исследование конвективного теплообмена при поперечном обтекании пучка труб.

Коплектация

Комплект учебного оборудования «Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
Исполнение

Бренд

Информация о товаре носит справочный характер и не является техническим заданием, спецификацией и публичной офертой, определяемой статьей 395 ГК РК.Убедительная просьба - перед заказом согласовать с менеджером размеры, комплектацию, цену и важные для Вас характеристики учебного оборудования
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации. Не является публичной офертой.
