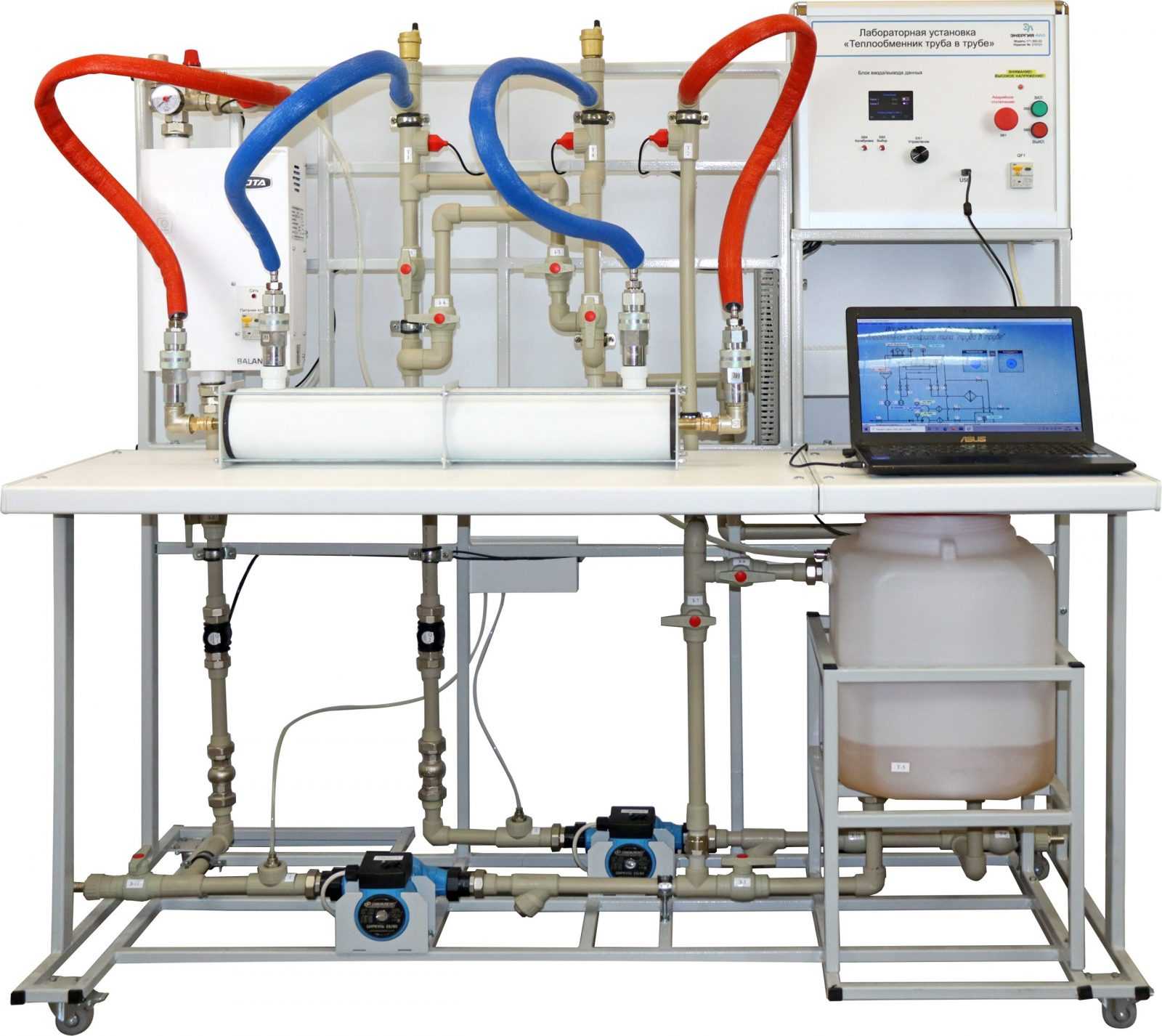

Лабораторный стенд «Теплообменник труба в трубе»

Лабораторный стенд «Теплообменник труба в трубе»

Цена по запросу

Артикул: ЭЛБ-171.002.02
ПОЛУЧИТЬ КП >

Описание

Лабораторный стенд предназначен для проведения лабораторных работ по изучению теплообменного аппарата.
Стенд размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Гидравлическая система состоит из контура холодной и горячей воды. Движение воды в системе осуществляется при помощи циркуляционных насосов установленных на системе горячего и холодного контура. Нагрев воды осуществляется при помощи электрического котла.
К гидравлической системе подключается исследуемый модуль. Подключение модуля осуществляется при помощи быстросъемных соединений. Система трубопроводов и заслонок позволяет проводить лабораторные работы при различных режимах течения: прямоток и противоток.
По всей системе стенда расположены датчики давления, датчики расхода и температуры. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма разрешением 320×480пикселей.
Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Характеристики

  • Потребляемая мощность, В·А: 3500
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80

Лабораторные работы

  1. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
  2. Определение коэффициента теплопередач и передаваемой тепловой мощности теплообменника типа «труба в трубе» при прямоточной схеме и при противоточной схеме.
  3. Изучение процесса нагрева воды с помощью теплообменника.

Коплектация

Лабораторный стенд «Теплообменник труба в трубе» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
Исполнение

Бренд
