Описание
Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях по привитию навыков работы с традиционными средствами измерений линейно-угловых параметров деталей.

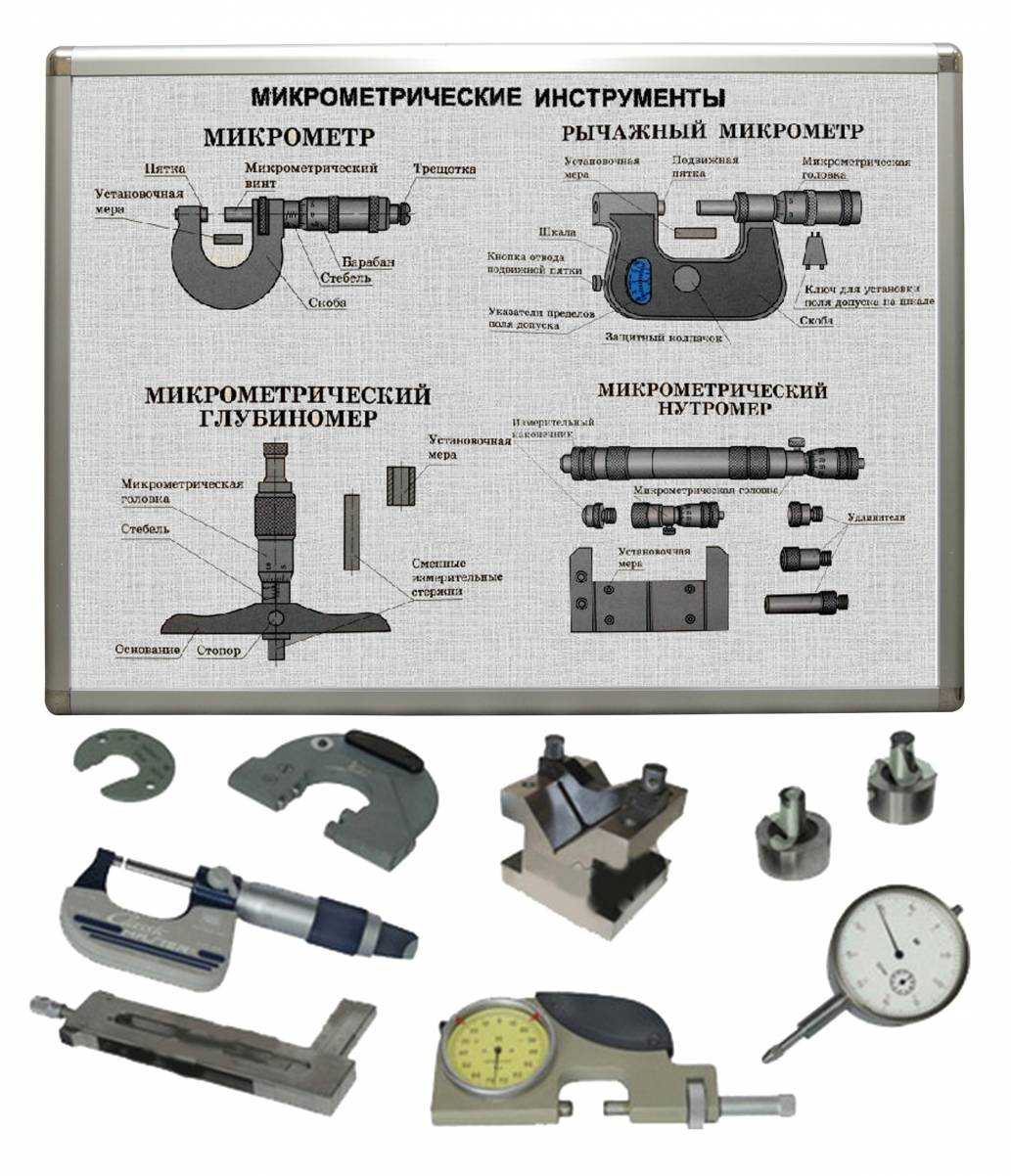

Плакат представляет собой панель, на лицевой части которой представлены изображения различных видов метрологических инструментов, метрологических измерений линейно-угловых параметров деталей.
Стенд представляет собой жёсткую лицевую панель из пластика в алюминиевом каркасе. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
Характеристики
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Метрологические основы измерений.
- Выбор средств измерений при контроле линейных размеров деталей.
- Измерение линейных размеров абсолютным методом.
- Измерение углов инструментальных конусов с помощью синусной линейки.
- Измерение радиального, торцового биений и биения в заданном направлении в центрах и на призмах:
- 1
- я лабораторная.
- Измерение радиального, торцового биений и биения в заданном направлении в центрах и на призмах:
- 2
- я лабораторная.
- Измерение параметров шероховатости поверхности
- Определение основных параметров зубчатых колес.
- Гладкие калибры и их измерение.
- Измерение среднего диаметра резьбы методом трех проволочек.
Коплектация
Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении» в сборе согласно ТЗ –1 шт.
Электронный носитель с методическими указаниями –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
