Описание
Комплект лабораторного оборудования предназначен для изучения цифровой техники, операционных усилителей, узлов вычислительных устройств, программируемого контроллера и модуля исполнительных механизмов.

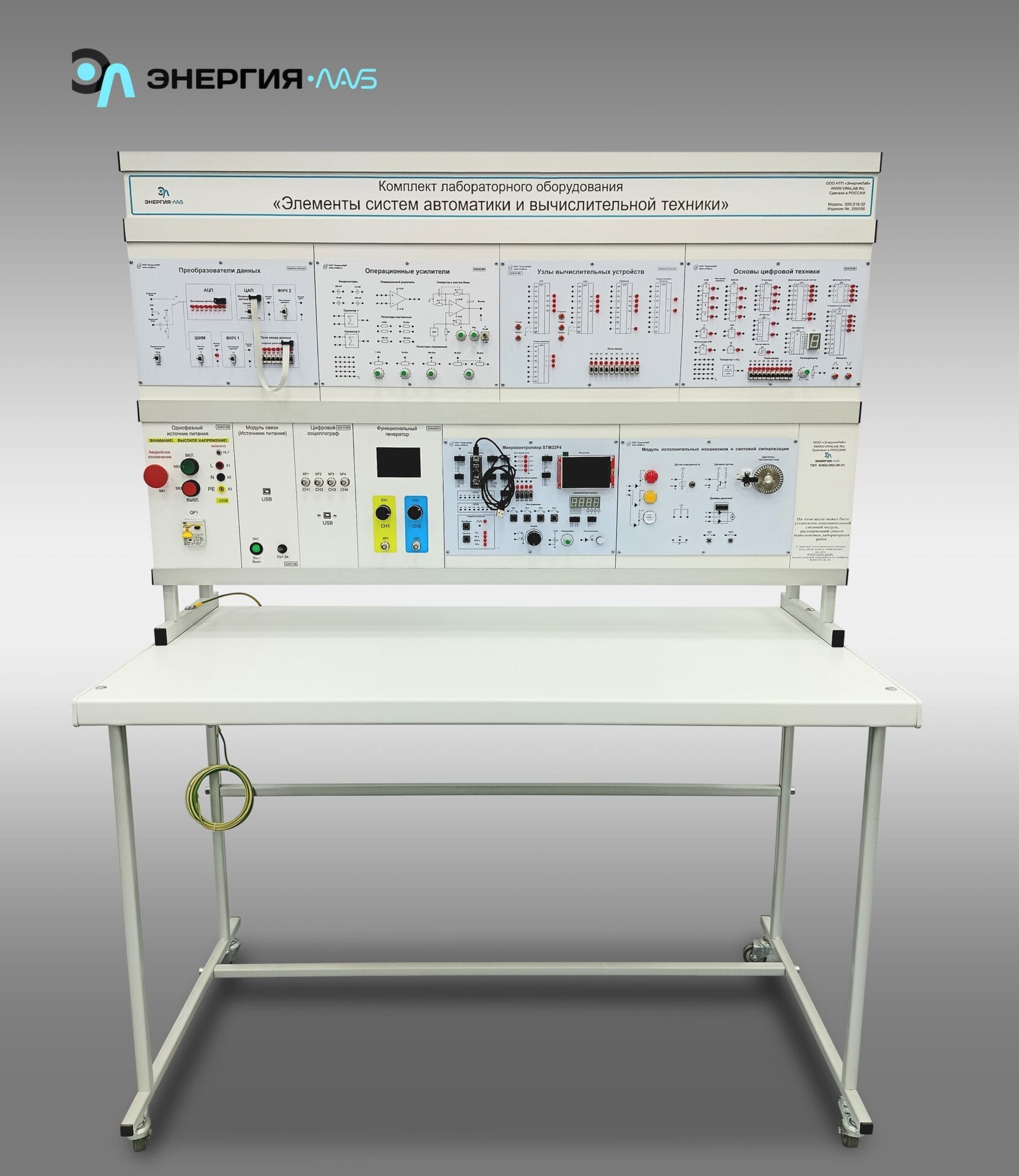

Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.

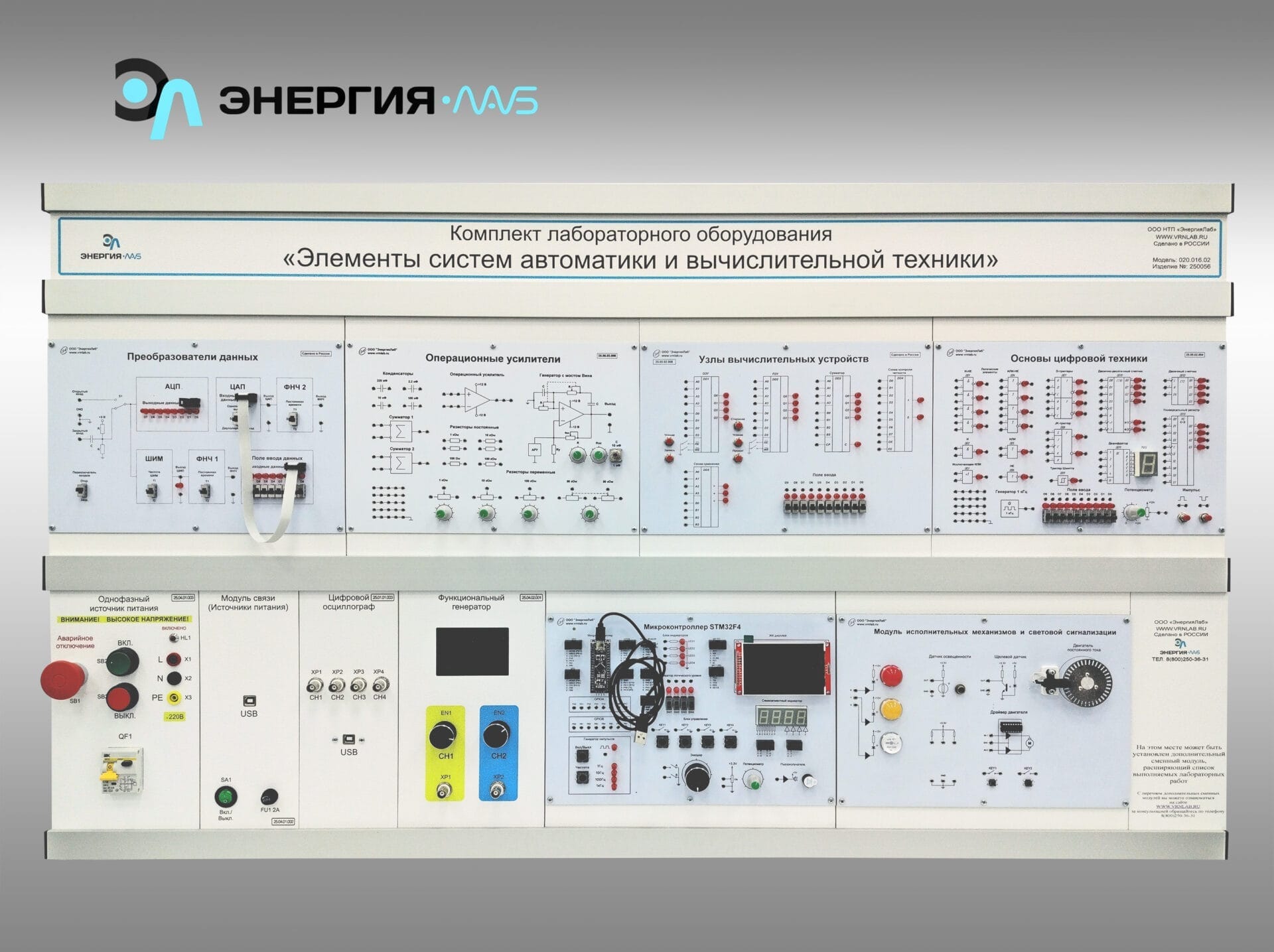

Комплект модулей:
— Модуль «Однофазный источник питания».
— Модуль «Функциональный генератор».
— Модуль «Модуль связи (источник питания)».
— Модуль «Основы цифровой техники».
— Модуль «Узлы вычислительных устройств».
— Модуль «Преобразователи данных».
— Модуль «Программируемый контроллер».
— Модуль «Исполнительные механизмы и световая сигнализация».
— Модуль «Операционные усилители».
-Цифровой осциллограф.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Цифровая техника (8 лр).
- Операционные усилители (6 лр).
- Узлы вычислительных устройств (5 лр).
- Преобразования данных (2 лр).
- Программируемый контроллер и модуль исполнительных механизмов и световой сигнализации (13 лр).
Коплектация
Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» в сборе –1 шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Ноутбук –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
