Описание

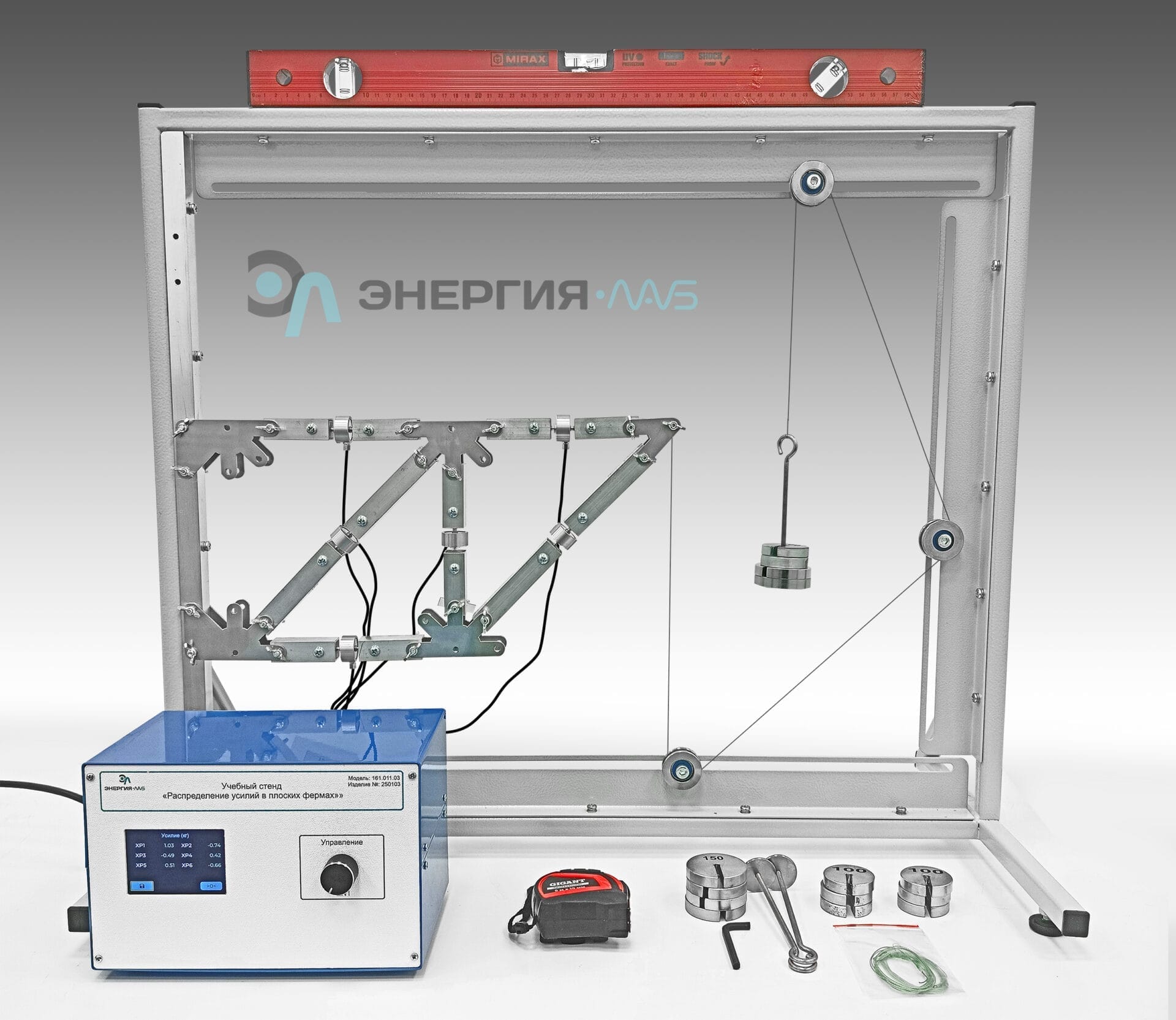

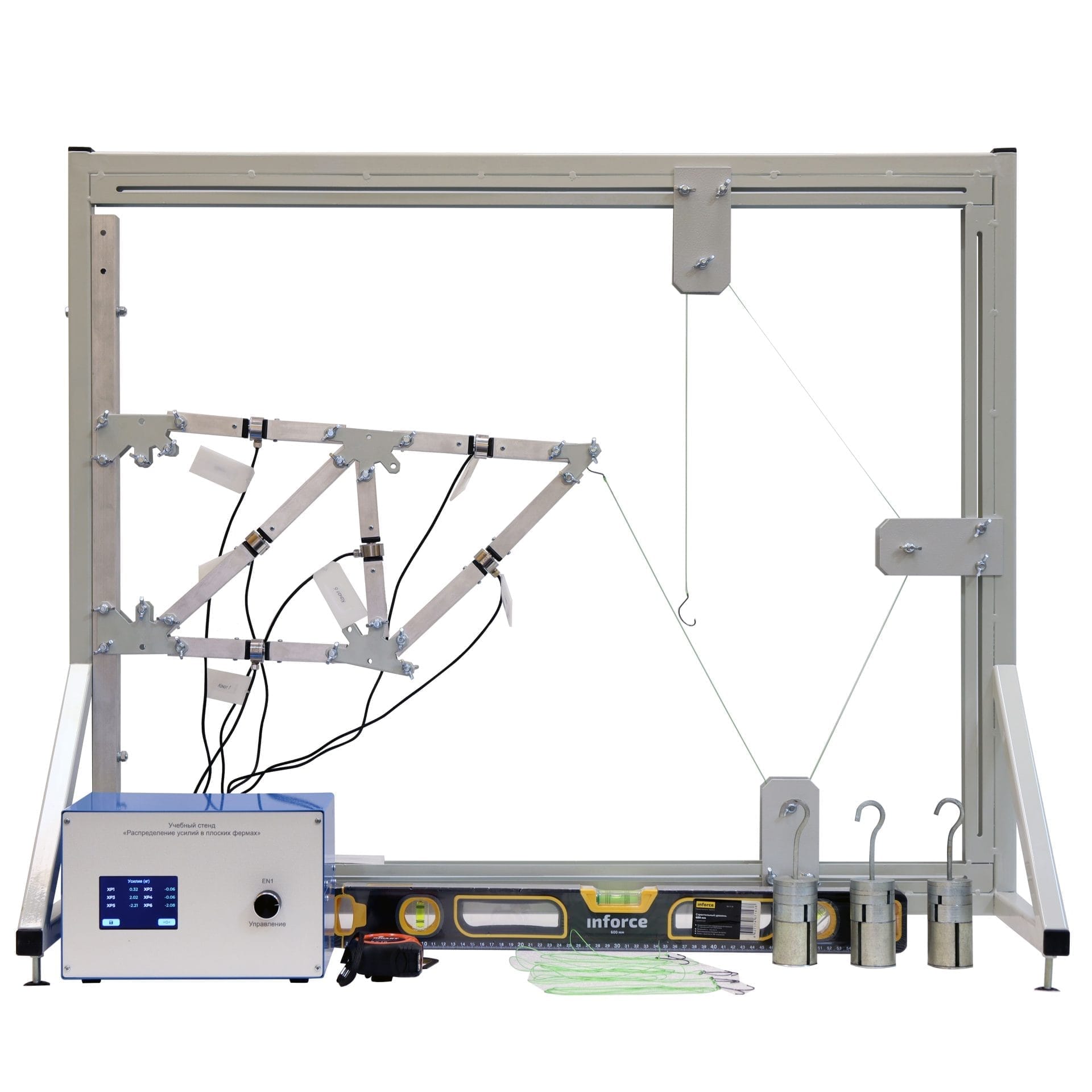

Лабораторный стенд предназначен для определения распределения усилий в плоских фермах при различных вариантах нагружения и различных конфигурациях ферм.
Лабораторный стенд представляет собой жесткую сварную конструкцию, изготовленную из металла, покрытого порошковой краской.
На стальном основании имеется балка для установки исследуемой фермы, и система нагружения.
Ферма собирается согласно заданию преподавателя из алюминиевых деталей. На каждой детали размещаются тензорезисторы для измерения усилия в элементе фермы. Каждая деталь представляет собой алюминиевую трубу квадратного сечения. Соединение в ферму осуществляется с помощью специальных соединителей, а также комплекта крепежных деталей.
Для создания нагрузки используется система нагружения, которая представляет собой набор из роликов и подвесов для грузов. Величина и направление нагрузки могут регулироваться с помощью наборных грузов и роликов.
Для соединения тензорезисторов, установленных на детали, с измерительным прибором используется кабель, один конец которого закреплен на испытуемом образце, а другой снабжен разъемом для подключения к измерительному прибору.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Распределение усилий в плоских фермах.
Коплектация
Лабораторный стенд «Распределение усилий в плоских фермах» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
