Описание
Лабораторная установка предназначена для изучения деформации твердого тела путем определения модуля Юнга и модуля сдвига различными методами.
Лабораторная установка выполнена в настольном исполнении.

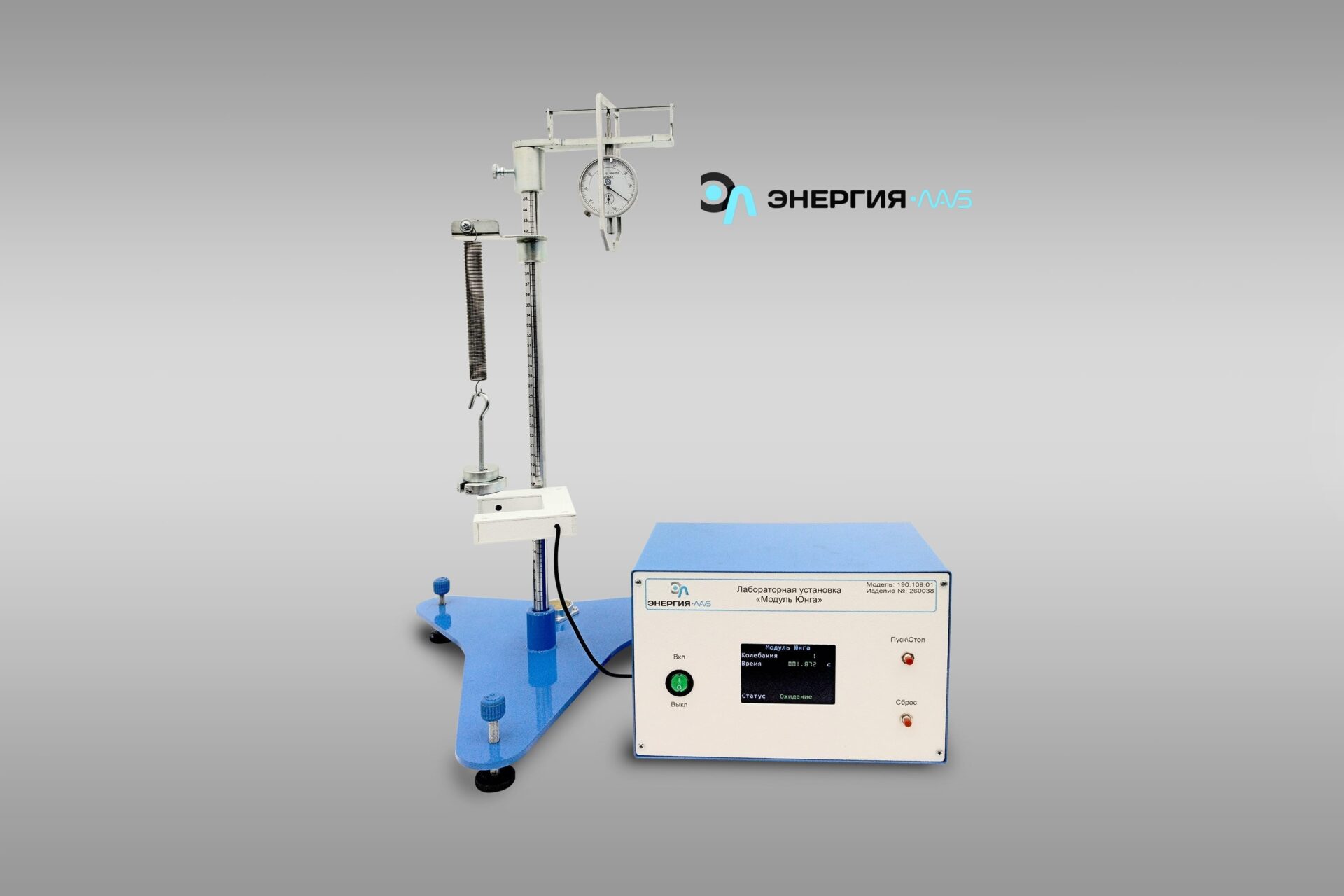

Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской.На основании установлена стойка с миллиметровой шкалой.
Для определения модуля Юнга методом изгиба на стойке закреплен кронштейн с планкой. На планке закреплены часовой индикатор и две призматические опоры, на которые устанавливается исследуемый образец (пластина) и устройство нагружения.

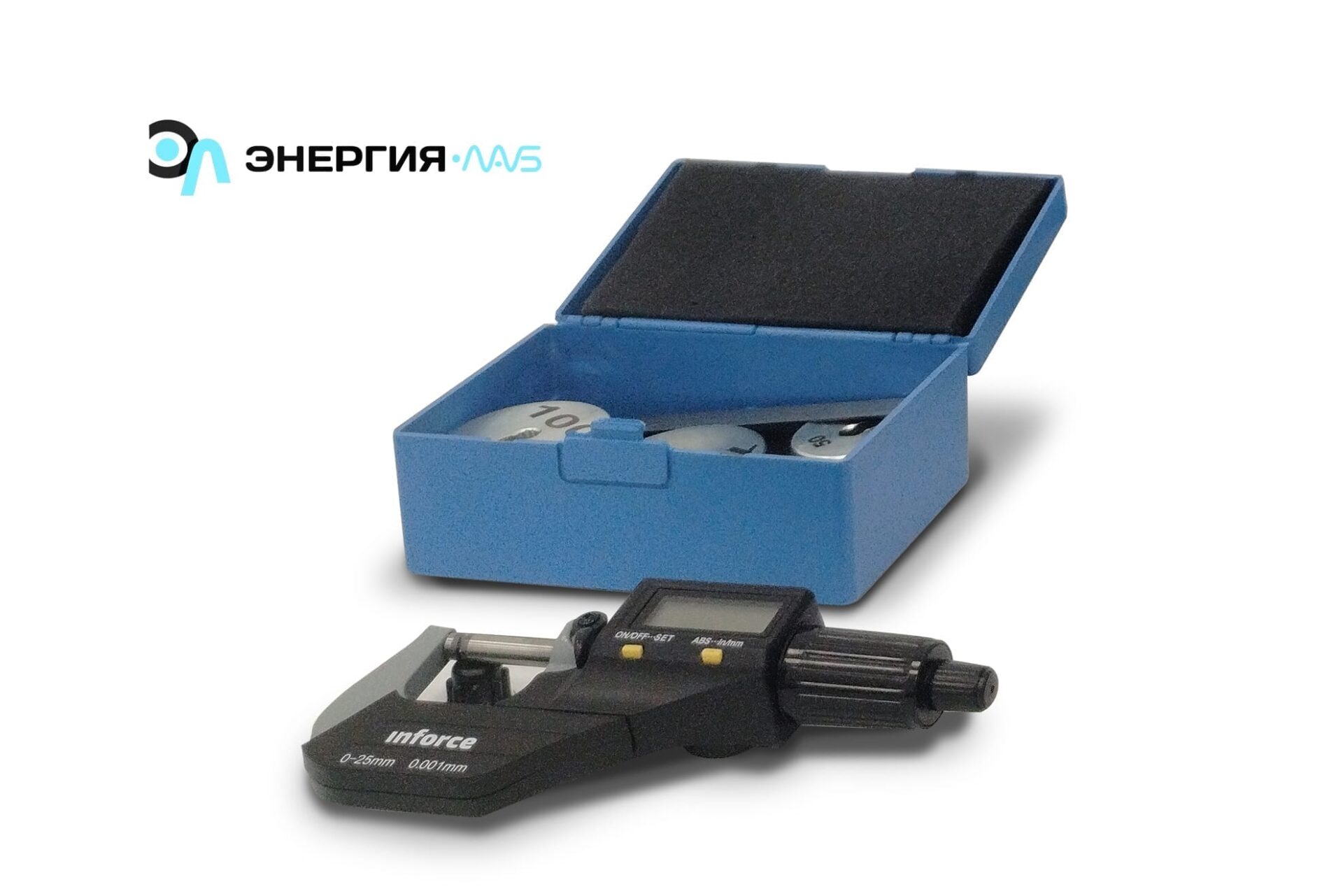

Пластина изготовлена из пружинной стали. Размеры пластины длина 120мм, ширина 12мм, толщина 0,7 мм. Для контроля толщины пластины в комплекте поставляется микрометр цифровой.
Устройство нагружения образца представляет собой скобу с призматической опорой массой 24 г и узлом подвески наборного груза массой 44 г. Наборной груз представляет собой шайбы из металла массой 0,142 кг –3шт., 0,045 кг –3шт.
Для определения модуля сдвига с помощью пружинного маятника на стойке закреплен кронштейн с узлом крепления вертикально подвешиваемой пружины. Для нагружения пружины применяются шайбы из металла массой 0,045 кг –3шт. (из устройства нагружения), устанавливаемые на подвес массой 0,039 кг.
Для подсчета периодов колебаний груза на пружине на кронштейне установлен фотодатчик в скобе.
Установка работает от электронного блока измерений.
Характеристики
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение модуля Юнга методом изгиба.
- Определение модуля сдвига с помощью пружинного маятника.
- Определение модуля сдвига методом растяжения пружины .
Коплектация
Лабораторная установка «Модуль Юнга и модуль сдвига» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
