Описание
Учебный стенд “Дизельный двигатель ЯМЗ-6582.10-02”предназначен для проведения цикла лабораторно-практических занятий по изучению устройства дизельного двигателя, систем и механизмов, обеспечивающих его работу, техническому обслуживанию, поиску и устранению простейших неисправностей.

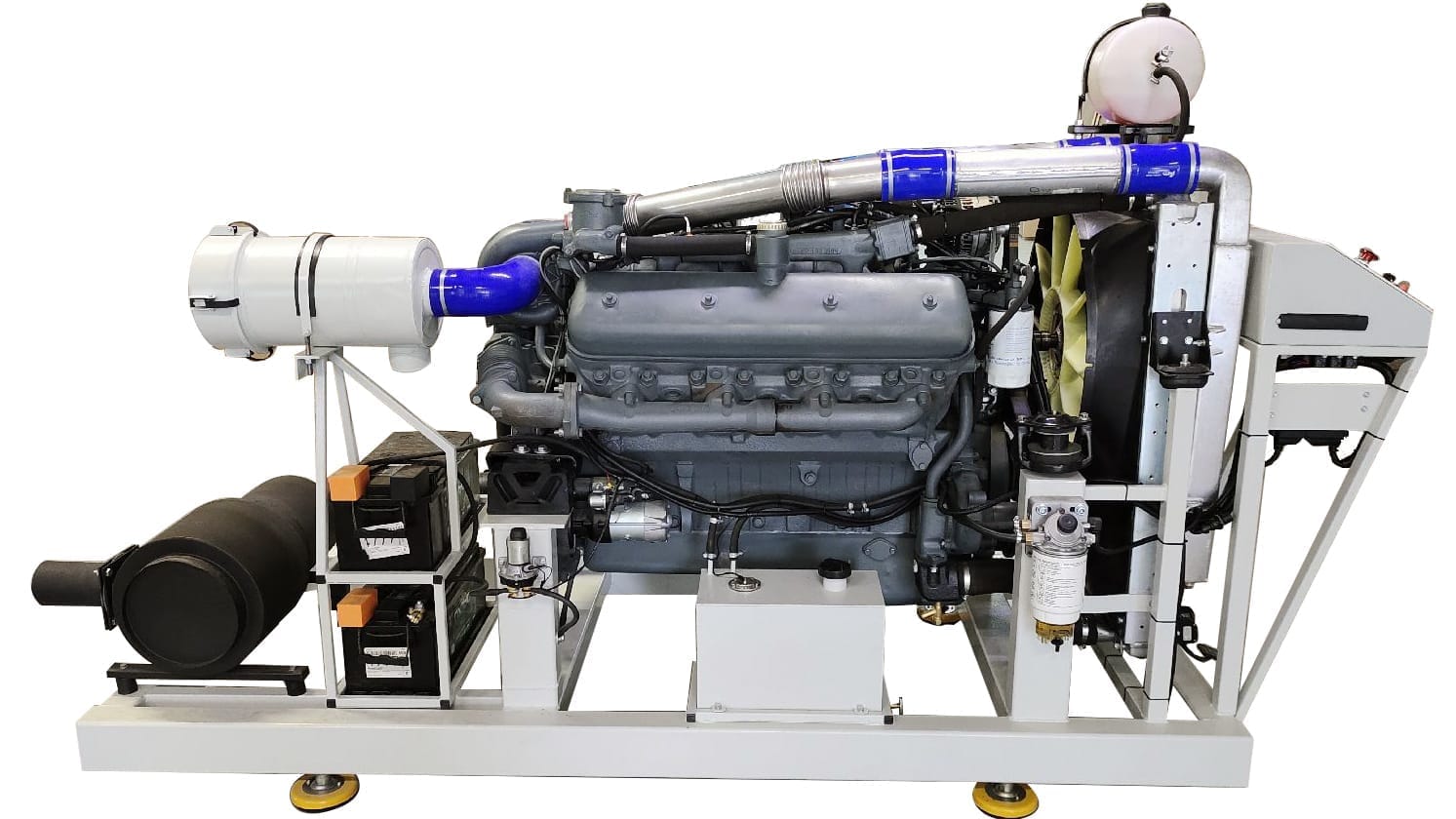

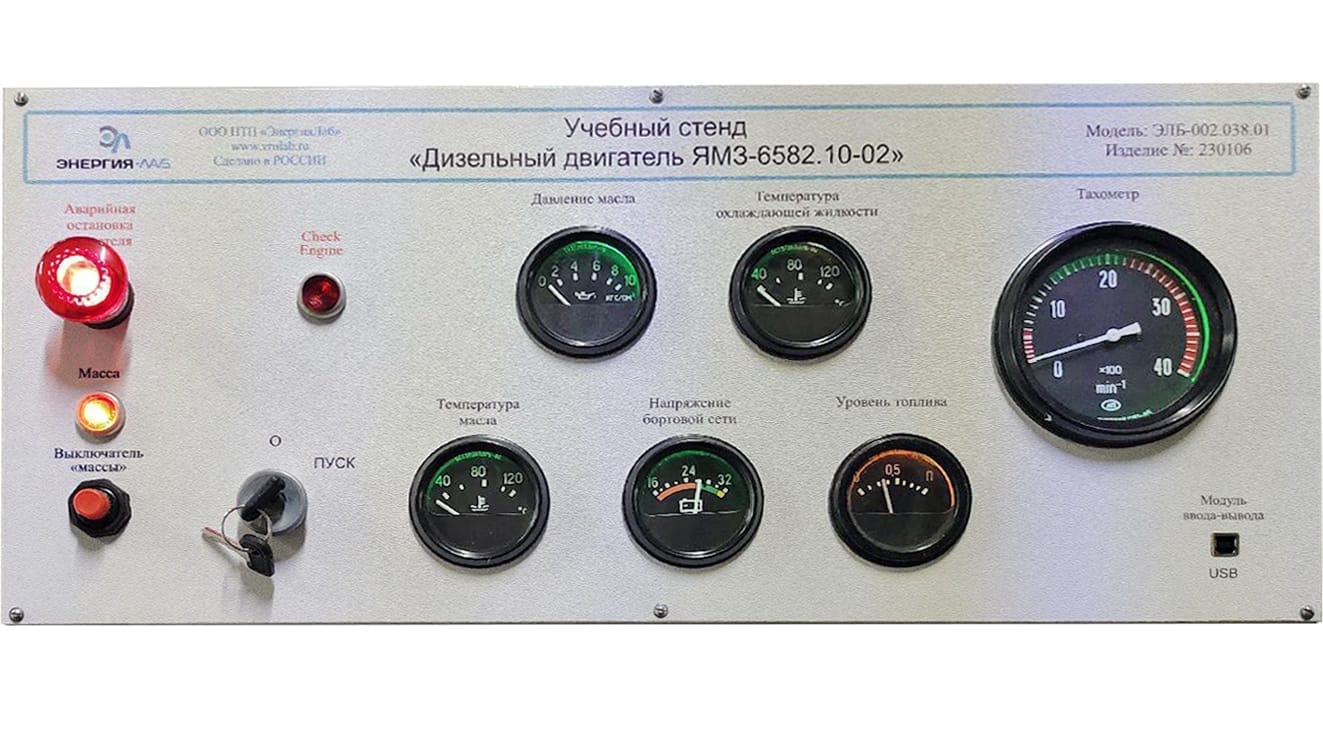

Стенд выполнен в виде напольной стальной рамной конструкции и построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) дизельного двигателя модели ЯМЗ-6582.10-02. На стенде смонтирована система охлаждения двигателя с радиатором, система топливоподачи с топливным баком, система отвода отработанных газов с глушителем, система электрооборудования. На лицевой панели размещены основные штатные приборы индикации рабочих параметров двигателя (тахометр, индикаторы температуры охлаждающей жидкости и масла). Пуск двигателя обеспечивается при помощи выключателя стартера и приборов. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда. Лицевые панели и панель управления стенда имеют защитное порошковое покрытие. Схемы для монтажа приведены в методических указаниях.
Конструкция стенда обеспечивает свободный доступ ко всем узлам и агрегатам, тем самым обеспечивая регулировку систем и механизмов, диагностику работающего двигателя на всех скоростных режимах, без нагрузки.
Характеристики
- Электропитание:
- напряжение, В: 24
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Изучение особенностей конструкции дизельного двигателя
- Проверка уровня и замена технических жидкостей
- Регулировка приводных ремней
- Проверка электрооборудования двигателя и АКБ
- Обслуживание топливной системы
- Регулировочные работы на ДВС
- Поиск и устранение простейших неисправностей электрооборудования, топливной систем.
Коплектация
Учебный стенд «Дизельный двигатель ЯМЗ-6582.10-02» в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Ноутбук –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
