Учебный тренажер «АПА 100У»

Описание

Учебный тренажер обеспечивает отработку навыков работы с аэродромным электроагрегатом «АПА 100У», а также моделирует возможные аварии с последующей индикацией на панели пульта дистанционного управления.

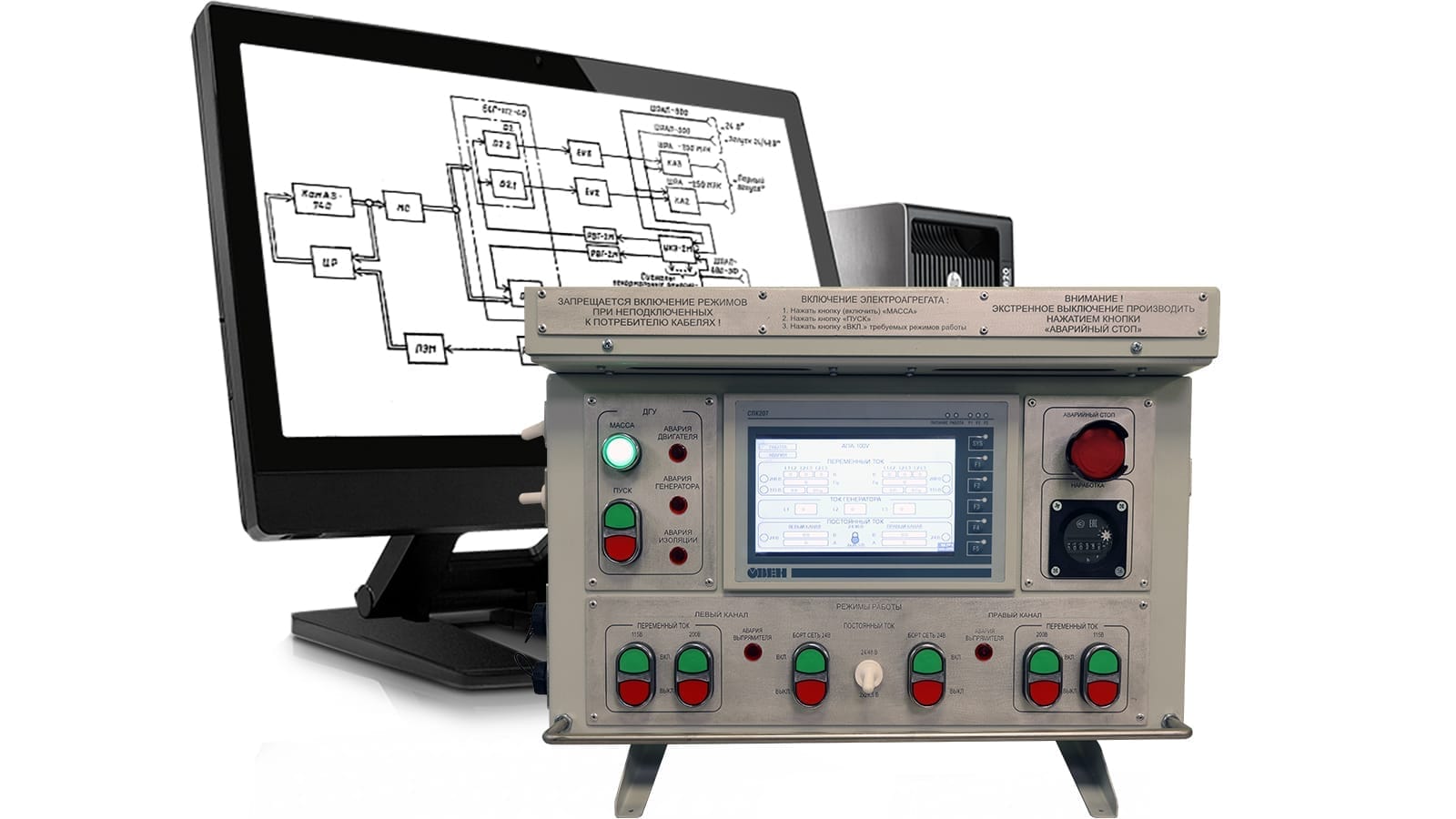

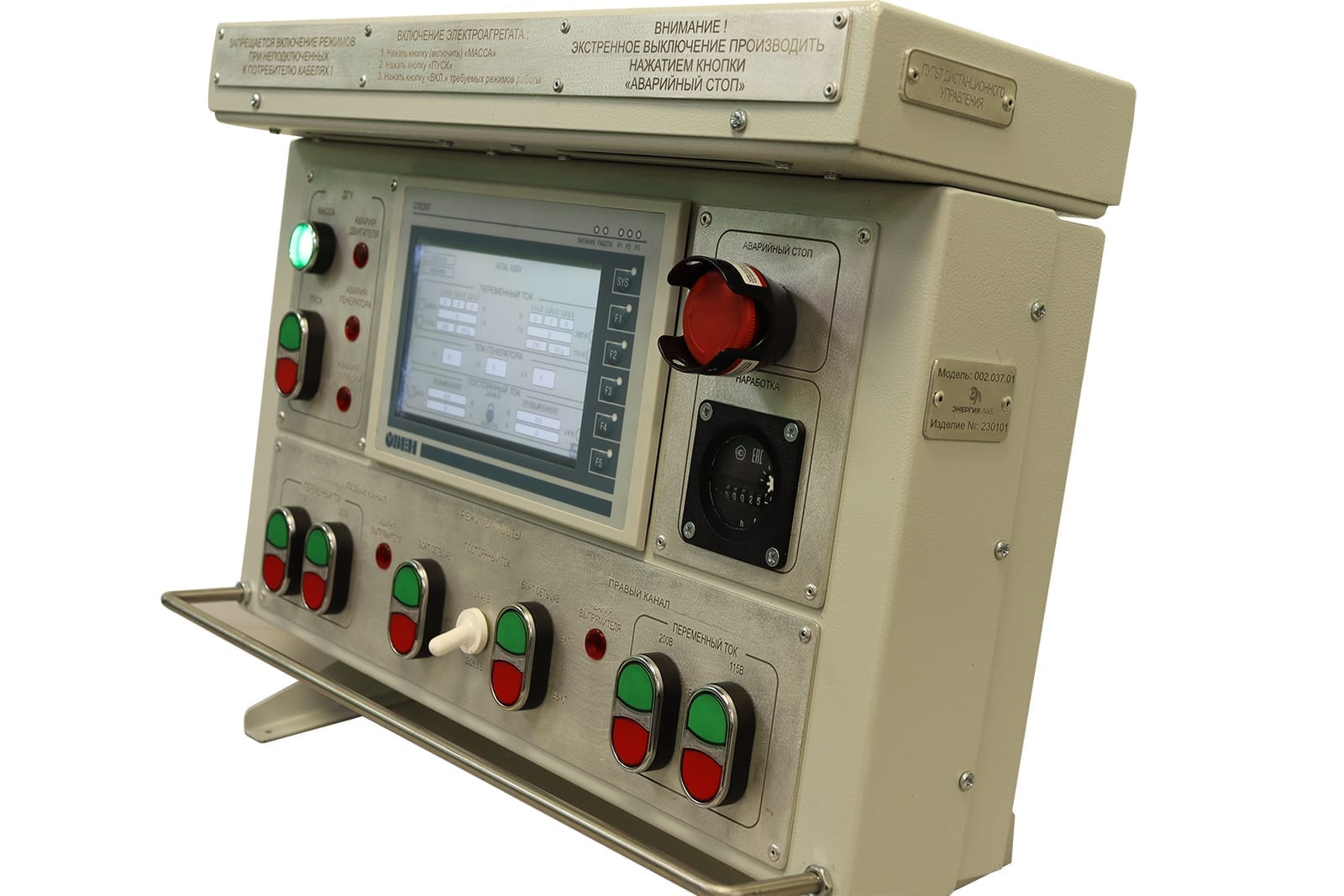

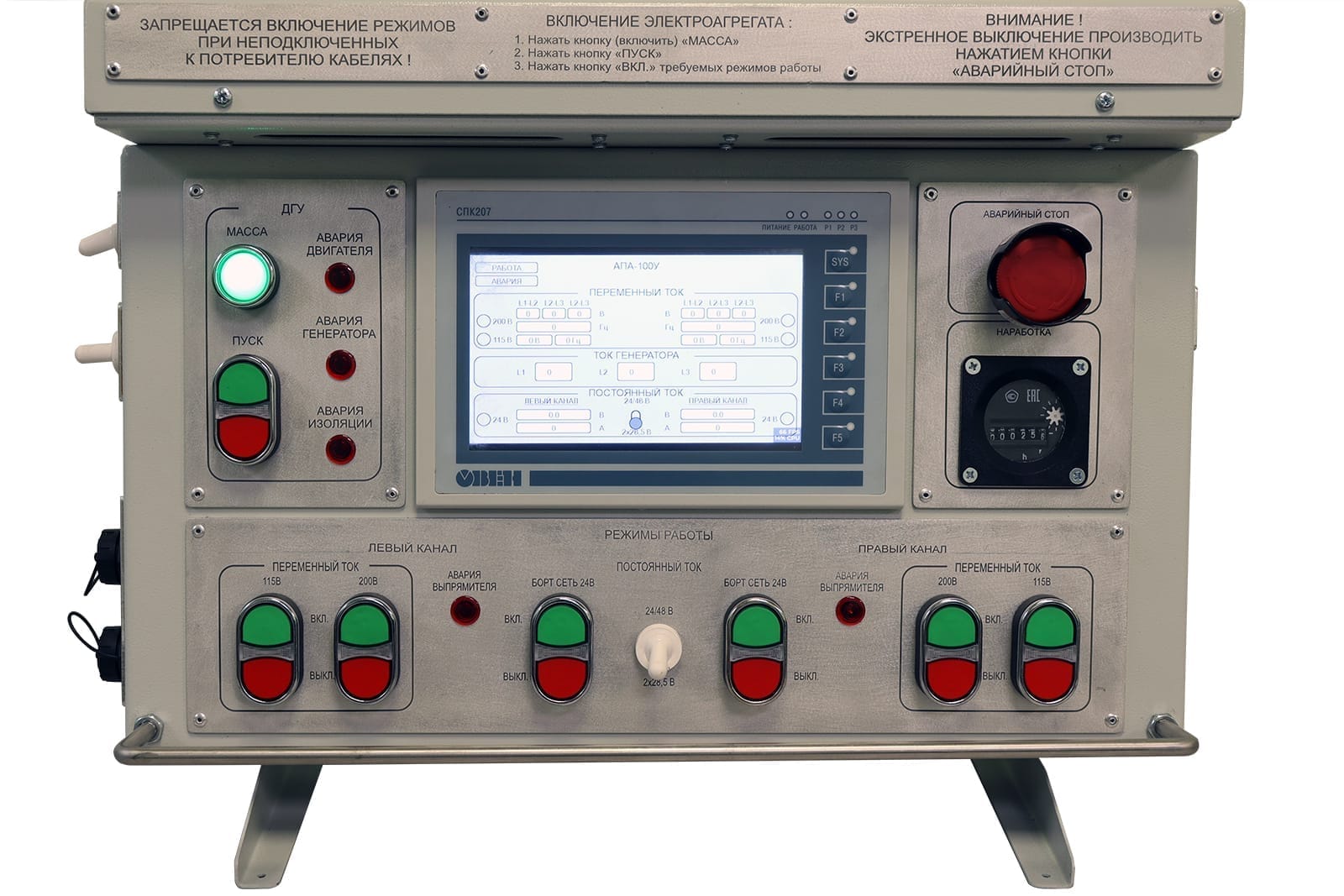

Учебный комплекс представляет собой панель управления аэродромного электроагрегата «АПА 100У» в ее заводском исполнении со всеми органами управления и индикации. Панель управления подключается к персональному компьютеру и позволяет имитировать работу аэродромного электроагрегата «АПА 100У» в нормальных и аварийных режимах со звуковым сопровождением.
Программное обеспечение, установленное на ПК, позволяет задавать различные режимы работы:

Режимы работы системы постоянного тока:
Режим «Бортсеть 24 В»
Режим «Запуск 24/48 В»
Имитация запуска в режимах «Бортсеть 24 В» и «Запуск 24/48 В» с выводом переходных процессов.
Режимы работы системы переменного тока:
Режим «200 В»
Режим «115 В»
Имитация подключения нагрузки в режимах «200 В» и «115 В» с выводом переходных процессов.
Аварийные ситуации:
1.Авария двигателя.
2.Авария генератора.
3.Авария изоляции.
4. Авария выпрямителя.

Учебный тренажер обеспечивает отработку навыков работы с аэродромным электроагрегатом «АПА 100У», а также моделирует возможные аварии с последующей индикацией на панели пульта дистанционного управления. Учебный комплекс представляет собой панель управления аэродромного электроагрегата «АПА 100У» в ее заводском исполнении.

Характеристики

• Потребляемая мощность, В·А: 200
• Электропитание:
  • напряжение, В: 220
  • частота, Гц: 50
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур, ˚С: +10…+35
• Влажность, %: до 80
• Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

1. Режимы работы системы постоянного тока:
2. Режим «Бортсеть 24 В»
3. Режим «Запуск 24/48 В»
4. Имитация запуска в режимах «Бортсеть 24 В» и «Запуск 24/48 В» с выводом переходных процессов.
5. Режимы работы системы переменного тока:
6. Режим «200 В»
7. Режим «115 В»
8. Имитация подключения нагрузки в режимах «200 В» и «115 В» с выводом переходных процессов.
9. Аварийные ситуации:
10. Авария двигателя:
11. :
    • стартер не смог запустить двигатель;
12. :
    • авария ЭСУД;
13. :
    • авария по давлению масла;
14. :
    • засор масленого фильтра;
15. :
    • засор воздушного фильтра;
16. :
    • слишком низкая ивысокая температура ОЖ;
17. :
    • слишком высокие обороты двигателя;
18. :
    • закрыта воздушная заслонка;
19. :
    • закончилось топливо.
20. Авария генератора:
21. :
    • частота на любой изфаз выше иниже установки (частота зависит от оборотов двигателя);
22. :
    • ток на любой из фаз выше иниже уставки;
23. :
    • напряжение на любой из фаз выше иниже уставки.
24. Авария изоляции.
25. Авария выпрямителя:
26. :
    • ток на правом илевом борту выше иниже уставки;
27. :
    • напряжение на правом илевом борту выше иниже уставки.

Коплектация

Учебный тренажер «АПА 100У» в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Ноутбук –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
