Описание

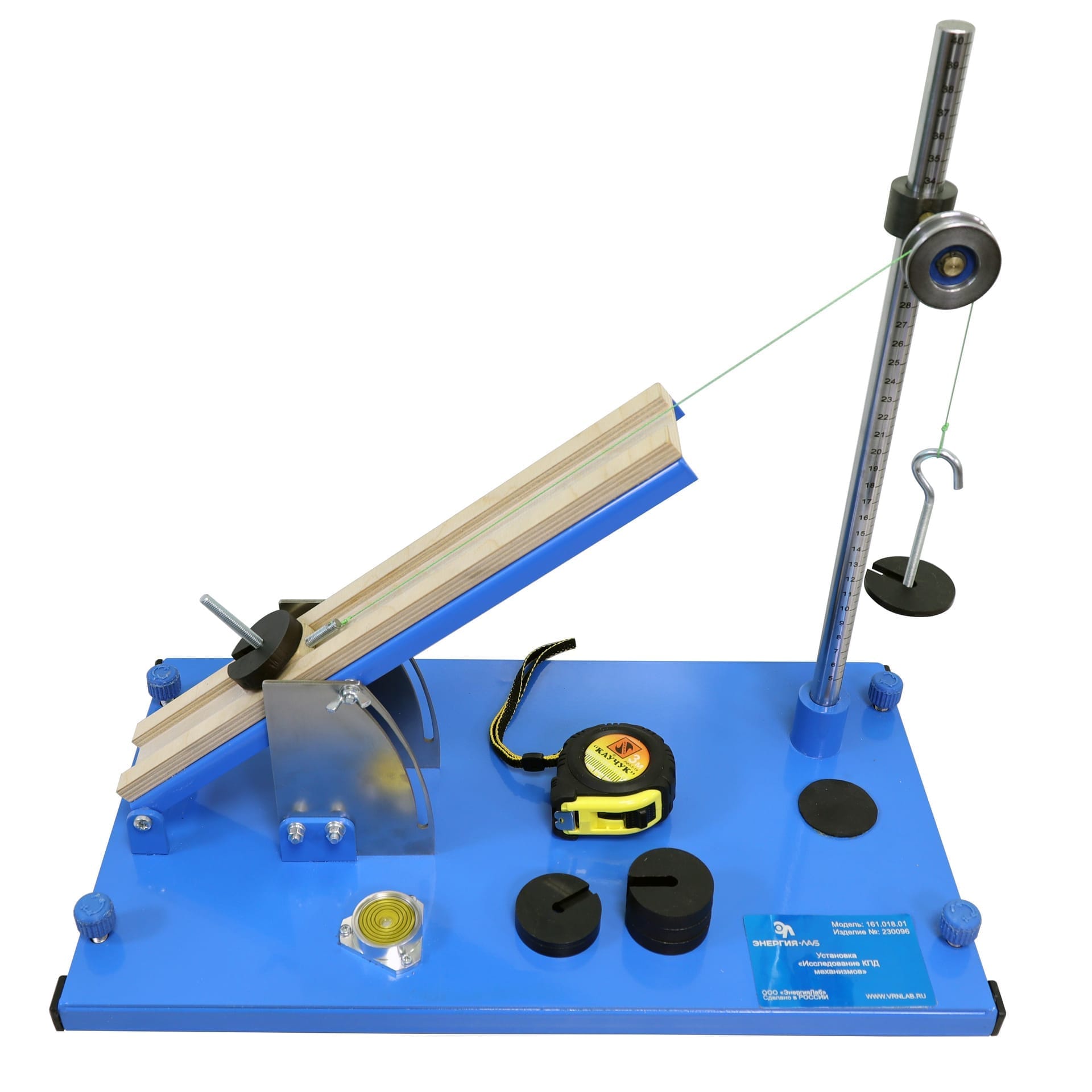

Лабораторная установка предназначена для изучения определения коэффициента полезного действия механических машин (простых механизмов) и экспериментального определения коэффициента полезного действия наклонной плоскости.
Лабораторная установка выполнена в настольном исполнении.
Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской.
Наклонная плоскость –узел для экспериментального определения КПД.
Поворотная скамья с длинной наклонной плоскостью имеет возможность поворота в вертикальной плоскости и фиксации в заданных положениях. Регулировка угла наклона платформы осуществляется с помощью рычажно-винтового привода. Ручка винта регулировки наклона позволяет плавно изменять угол наклона платформы в пределах 45º, что достаточно для проведения большинства экспериментов.
По скамье может двигаться:
— брусок из основания из дерева. Для утяжеления бруска используются грузы.
В комплект поставки входит опорная пластина из дерева.
Конструкция поворотной скамьи обеспечивает установку и легкую замену опорных пластин.
Для проведения экспериментов, наклонная платформа и вертикальная стойка оборудована системой роликового блока с тяговой нитью, посредством которой осуществляется перемещение образца по подвижной пластине.
К тяговой нити прикреплен подвес. Для утяжеления подвеса используются грузы.
На вертикальную стойку нанесена шкала (линейка), позволяющая, определить высоту перемещения груза.
Характеристики
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение коэффициента полезного действия механических машин (простых механизмов).
- Экспериментального определения коэффициента полезного действия наклонной плоскости.
Коплектация
Лабораторная установка «Исследование КПД механизмов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
