Описание

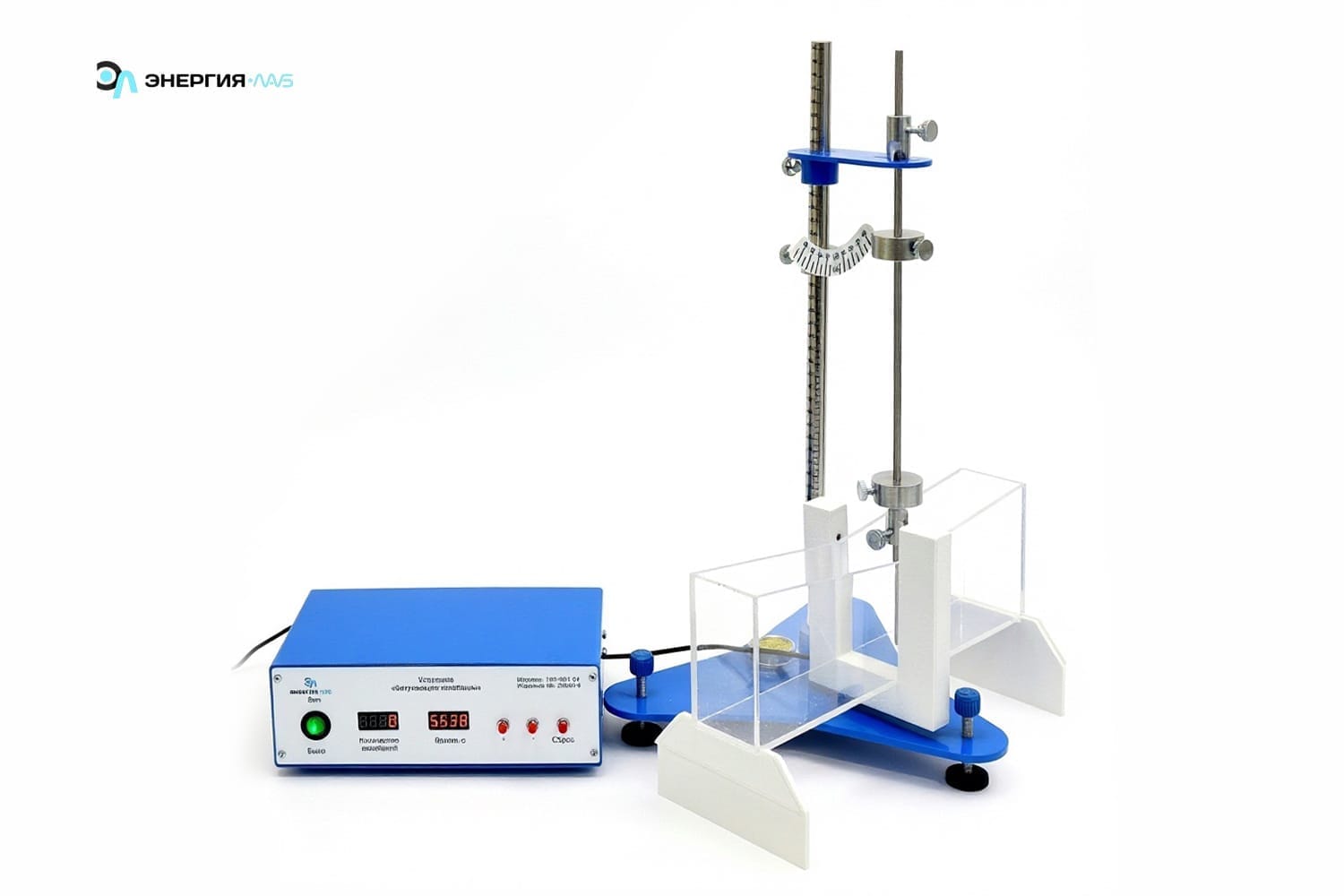

Установка предназначена для исследования на основе физического маятника гармонических колебаний, затухающих колебаний, определения декремента и логарифмического декремента затухания.
Установка собрана на основании, изготовленном из металла покрытого порошковой краской.
Физический маятник выполнен в виде цилиндрического стержня. Две треугольные опоры-призмы и два одинаковых утяжеляющих груза могут перемещаться по длине стержня и закрепляться винтами в нужных местах. Ребро опоры-призмы является осью качания маятника. На стержне оборотного маятника выполнены через 10 мм кольцевые насечки, позволяющие измерять расстояние между грузами и призмами.
Для исследования затухающих колебаний физического маятника установлена емкость, в которую наливается жидкость.
Физический маятник устанавливается на полку с ножевыми опорами. Полка закреплена на подставке, которая, в свою очередь, установлена на вертикальной стойке. Стойка установлена на основании.
В верхней части стойки установлена линейка для определения угла отклонения маятника.
В средней части емкости установлена каретка для размещения оптического датчика. На каретке размещен оптический щелевой датчик, регистрирующий период колебаний маятника.
Для фиксации динамичных параметров используются электронный секундомер, размещенный в блоке управления.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение гармонических колебаний на примере движения физического маятника.
- Изучение затухающих колебаний на примере движения физического маятника.
Коплектация
Лабораторная установка «Затухающие колебания» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
