Описание

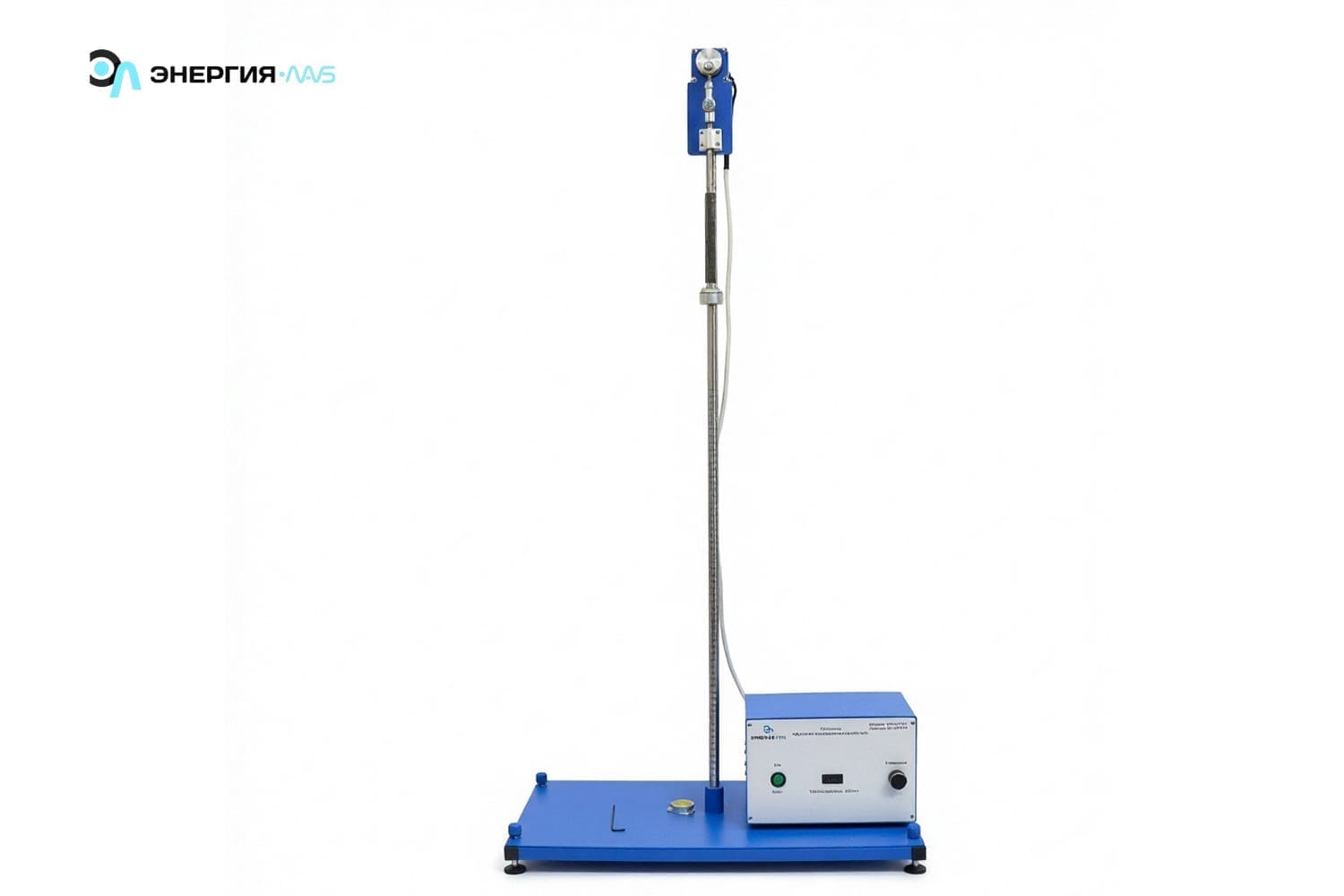

Лабораторная установка предназначена для исследования процесса свободных и вынужденных колебаний. Установка позволяет определить круговую частоту собственных колебаний пружин с различными грузами, определить жесткость пружины, построить резонансные кривые для различных пружин.
Установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по уровню.
На основании установлена стойка с сантиметровой шкалой. В верхней части стойки на кронштейне закреплен электродвигатель. Регулировка оборотов двигателя осуществляется с блока управления.
На оси вала двигателя установлен кривошип радиусом 20 мм, приводящий в возвратно-поступательное движение кулису. К кулисе крепится верхний конец исследуемой пружины. К нижнему концу пружины крепится груз.
Блок управления предназначен для управления электродвигателем.
Блок управления изготовлен из металла покрытого порошковой краской с панелями из АБС пластика с текстурой «шагрень». Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок управления включает в себя:
1. Семисегментный индикатор –для отображения частоты вращения двигателя (об/мин).
2. Энкодер «Управление» для регулировки частотой вращения двигателя.
3. Кнопка «Вкл/Выкл» для включения/выключения блока управления.
На задней панели блока управления находится разъемы для подключения кабелей соответствующих узлов установки, блока питания.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение вынужденных колебаний.
Коплектация
Лабораторная установка «Изучение вынужденных колебаний» в сборе–1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом–1 шт.
Гарантийный талон–1 шт.
Паспорт–1 шт.
