Описание
Типовой комплект учебного оборудования предназначен для изучения датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Комплект оборудования смонтирован на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
На рамном основании смонтирована гидравлическая система, установлен блок управления.

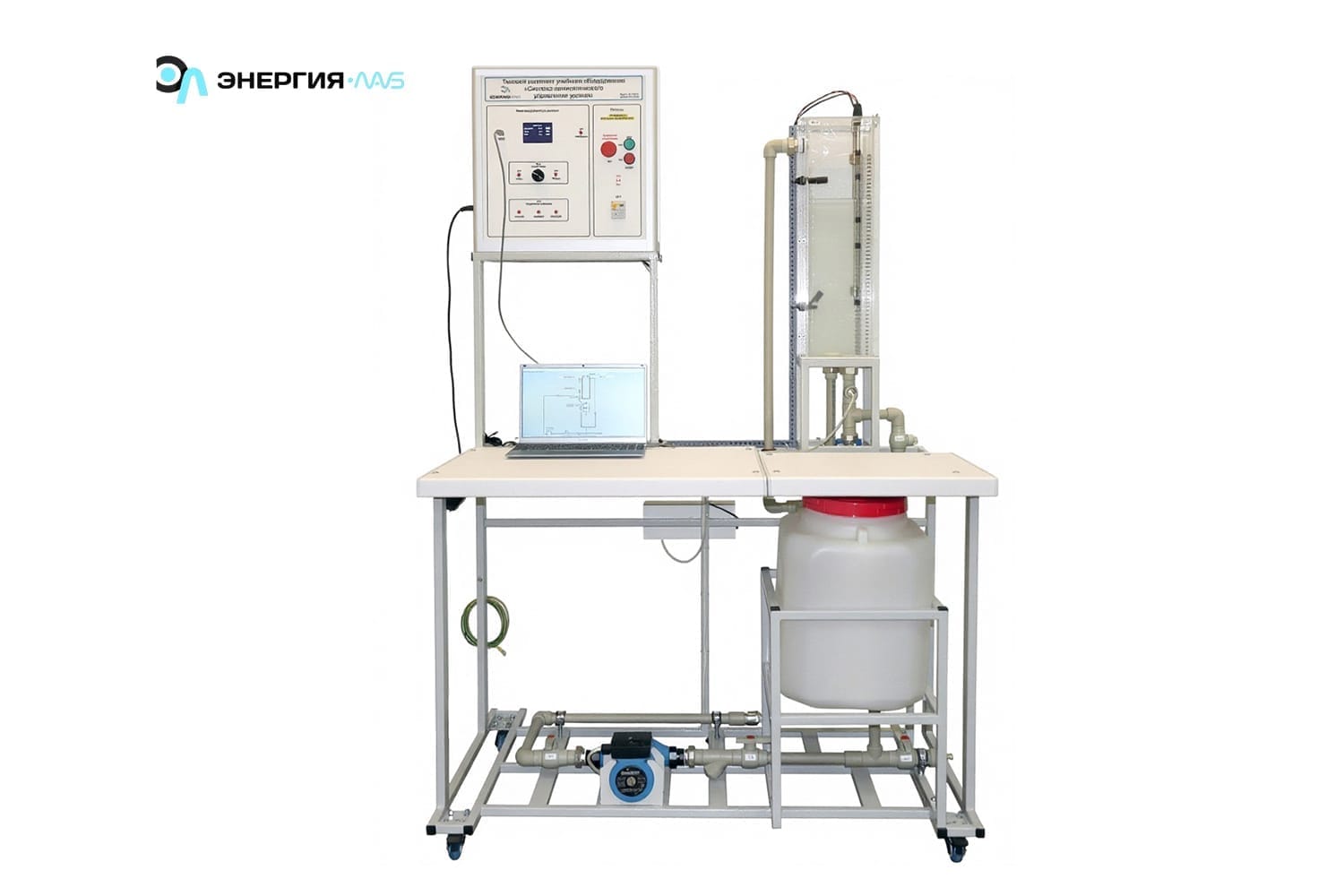

Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из технологической емкости, насоса циркуляционного, системы заслонок, электромагнитного клапана.
Система измерения уровня включает в себя:
— мерную емкость;
— датчик уровня кондуктометрический;
— датчик уровня поплавковый дискретный;
— датчик уровня поплавковый аналоговый;
— датчик уровня гидростатический.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость оснащена мерной шкалой с ценой.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, которые подключаются к блоку управления.
В мерной емкости, на боковой панели, установлен датчик уровня поплавковый дискретный, который подключается к блоку управления.
В дне мерной емкости установлен мембранный датчик давления, который подключается к блоку управления.
Типовой комплект учебного оборудования предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Характеристики
- Потребляемая мощность, В·А: 1500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
Коплектация
Типовой комплект учебного оборудования «Система автоматического управления уровня» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Гарантийный талон — 1шт.
Паспорт — 1шт.
Ноутбук –1шт.
