Описание
Лабораторная установка предназначена для исследования процесса соударения твердых тел и проверки выполнения законов сохранения импульсов. Установка позволяет определить время соударения шаров и коэффициенты восстановления скорости и энергии для случая упругого удара шаров.

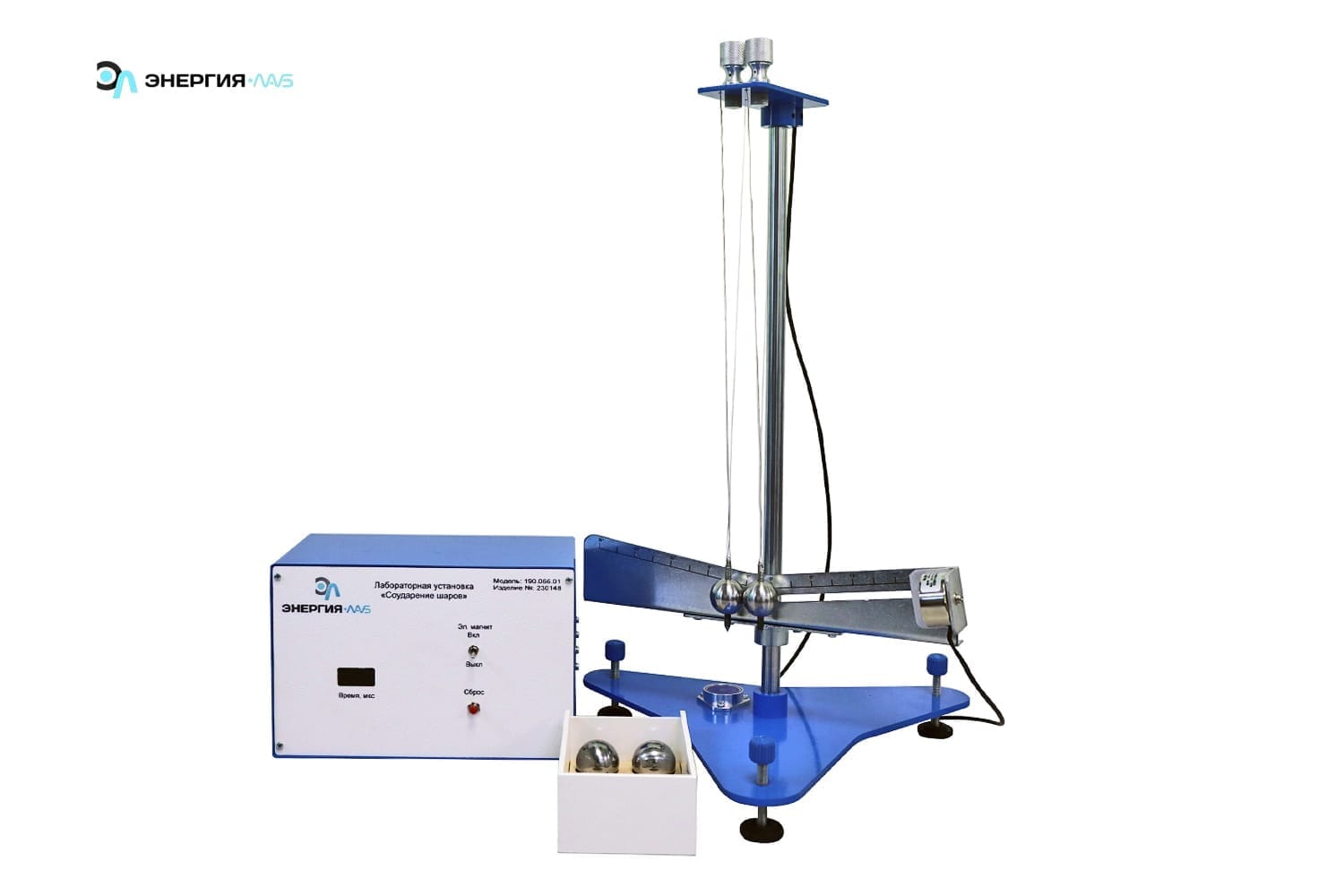

Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской.
На основании установлена стойка с сантиметровой шкалой диаметром 16 мм, длиной 500 мм, в верхней части которой на кронштейне закреплены нити бифилярных маятников. На концах нити закрепляются металлические шары с заостренным стержнем для обеспечения отсчета угла наклона.
В нижней части стойки закреплен кронштейн с платформой со шкалой для отсчета угла отклонения маятников. На платформе установлен электромагнит, который может перемещаться по линии движения центра масс шаров, установленных на маятнике и служащий для фиксации шара в начальный момент эксперимента.
Гальванический датчик соударения шаров реализован путем подвода проводников к обоим шарам, в момент их соприкосновения электронная схема внутри блока измерения фиксирует соударение и передает сигнал микропроцессорной системе.
Металлические шары уложены в коробку, изготовленную из АБС пластика.
Блок управления предназначен для управления электромагнитом устройства фиксации шара и отсчета времени соприкосновения шаров во время удара.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Соударение твердых тел. Проверка выполнения закона сохранения импульса.
Коплектация
Лабораторная установка «Соударение шаров» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
