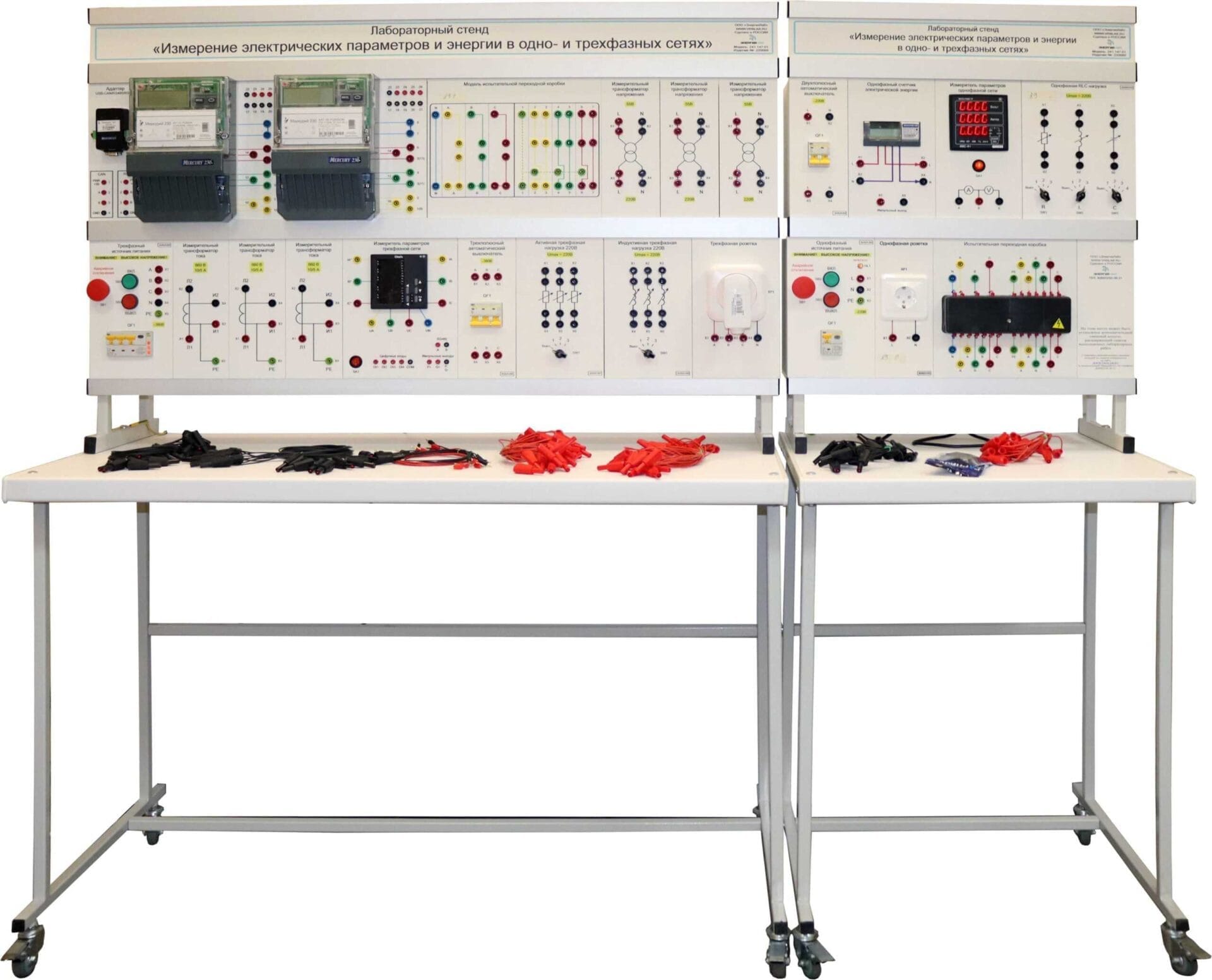

Лабораторный стенд «Измерение электрических параметров и энергии в одно- и трехфазных сетях»

Описание

Лабораторный стенд «Измерение электрических параметров и энергии в одно- и трехфазных сетях» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению параметров электрических сетей

Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению параметров электрических сетей.

Характеристики

• Потребляемая мощность, В·А: 300
• Электропитание:
  • напряжение, В: 380
  • частота, Гц: 50
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур, ˚С: +10…+35
• Влажность, %: до 80
• Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

1. Измерение электрических параметров и энергии в однофазной сети.
2. 1. Измерение напряжения, тока, активной, реактивной и полной мощностей, коэффициента мощности и частоты в однофазной электрической сети напряжением 230 В щитовым цифровым измерителем.
3. 2. Измерение активной электрической энергии в однофазной сети переменного тока напряжением 230 В счетчиком.
4. Измерение электрических параметров и энергии в трехфазной сети.
5. 1. Измерение напряжений, токов, активных, реактивных и полных мощностей, коэффициентов мощности и частоты в трехфазной четырехпроводной электрической сети напряжением3×230В щитовым цифровым многофункциональным электроизмерительным прибором.
6. 2.Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока напряжением3×230 В счетчиком.
7. 2.1. Измерение активной и реактивной электрической энергии при непосредственном подключении счетчика к трехфазной четырехпроводной сети.
8. 2.2. Измерение активной и реактивной электрической энергии при подключения счетчика к трехфазной четырехпроводной сети с помощью трех трансформаторов тока.
9. 2.3. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов тока.
10. 3. Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока счетчиком.
11. 3.1. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трех:
    • или четырехпроводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока.
12. 3.2. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока.
13. 3.3. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока.

Коплектация

1. Лабораторный стенд «Измерение электрических параметров и энергии в одно- и трехфазных сетях»- 1кт.;
2. Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт;
3. Гарантийный талон — 1шт;
4. Паспорт–1шт;
