Описание

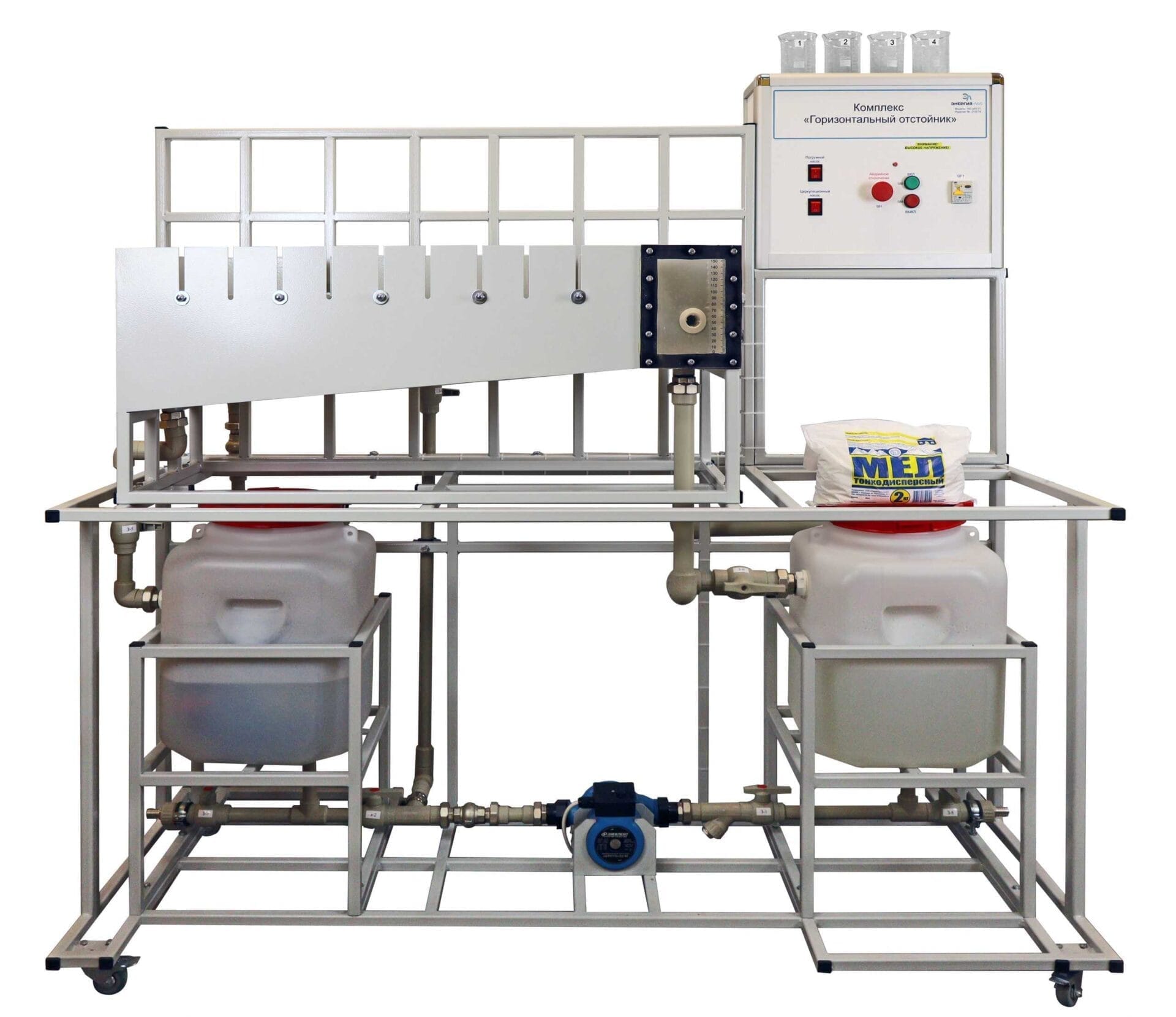

Лабораторный стенд предназначен для изучения устройства и принципа работы отстойника горизонтального типа, а также позволяет смоделировать реальные процессы, происходящие в реальных условиях на очистных сооружениях.
На рамном основании смонтирована гидравлическая система и установлен блок управления.
Гидравлическая система имеет в своем составе:
— модель горизонтального отстойника;
— электрический центробежный погружной насос;
— циркуляционный насос;
— накопительный бак для взвешенных веществ;
— накопительный бак для автономной работы стенда;
— запорную арматуру.

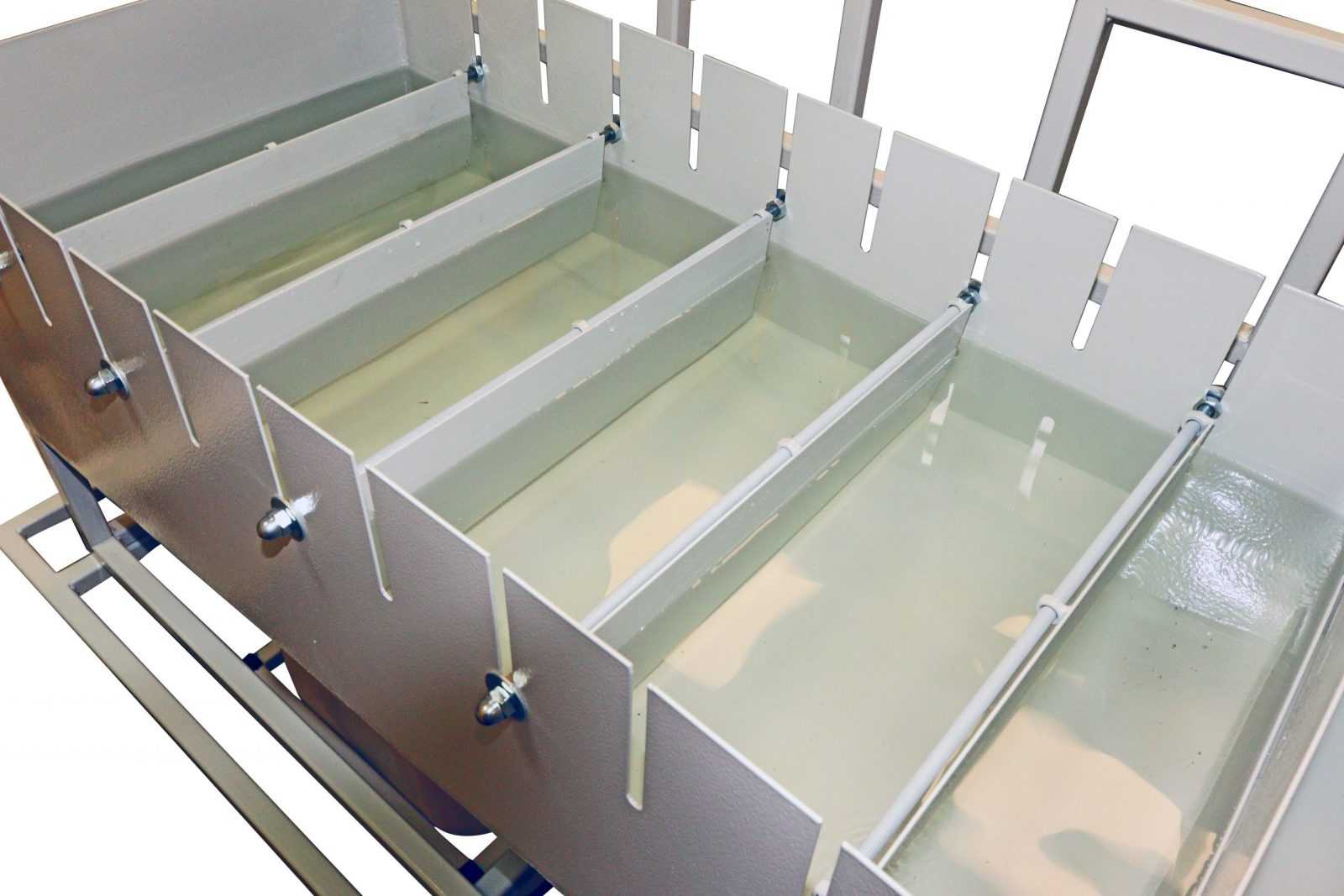

Модель горизонтального отстойника представляют собой прямоугольный резервуар, разделенные продольными перегородками на несколько отделений, в которых поток осветляемой воды, распределяемый по ширине сооружения с помощью лотка, движется горизонтально в направлении водослива сборного канала, расположенного с противоположного торца отстойника.
Выпадающий по длине отстойника осадок перемещается самотеком в расположенный на входе приямок, с последующим его отводом.
Для исследования эффективности процесса осаждения взвешенных веществ комплекс укомплектован четырьмя мерными емкостями.
Для визуального наблюдения за процессом отстаивания лицевая панель отводящего лотка отстойника выполнена из прозрачного материала.
Для определения расхода жидкости объемным способом на лицевой панели отводящего лотка установлена миллиметровая шкала.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Место горизонтальных отстойников в механической очистке сточных вод.
- Исследование горизонтального отстойника.
Коплектация
Лабораторный стенд «Горизонтальный отстойник» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
