Описание

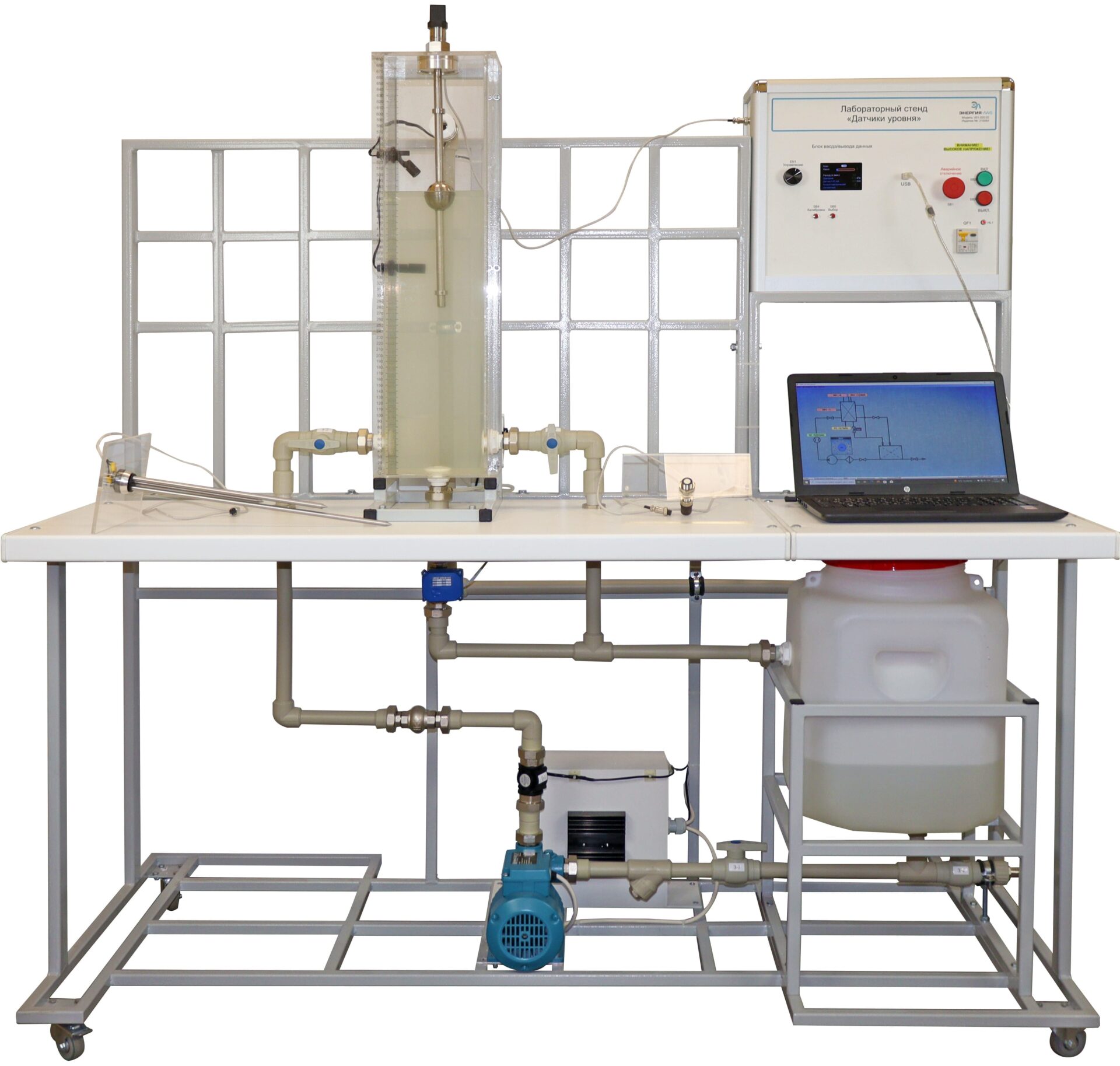

Лабораторный стенд предназначен для изучения датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из насоса, технологической емкости, системы заслонок, электромагнитного клапана.
Систем измерения уровня включает в себя:
— мерную емкость;
— датчик уровня кондуктометрический;
— датчик уровня поплавковый дискретный;
— датчик уровня поплавковый аналоговый;
— датчик уровня гидростатический;
— датчик уровня ультразвуковой.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость оснащена мерной шкалой с ценой.
В мерную емкость вода поступает из технологической емкости объемом 40л при помощи центробежного насоса. Управление насосом (включение и производительность) осуществляется с блока управления.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, ультразвуковой, которые подключаются к блоку управления через разъем, установленный на боковой панели блока управления.
В мерной емкости, на боковой панели, установлены 2 датчика уровня поплавкового дискретного, которые подключаются к блоку управления.
В дне мерной емкости установлен тензорезистивный мембранный датчик давления, который подключается к блоку управления.
Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Характеристики
- Потребляемая мощность, В·А: 1200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.
Коплектация
Лабораторный стенд «Датчики уровня –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Паспорт — 1шт.
Ноутбук –1шт.
