Описание

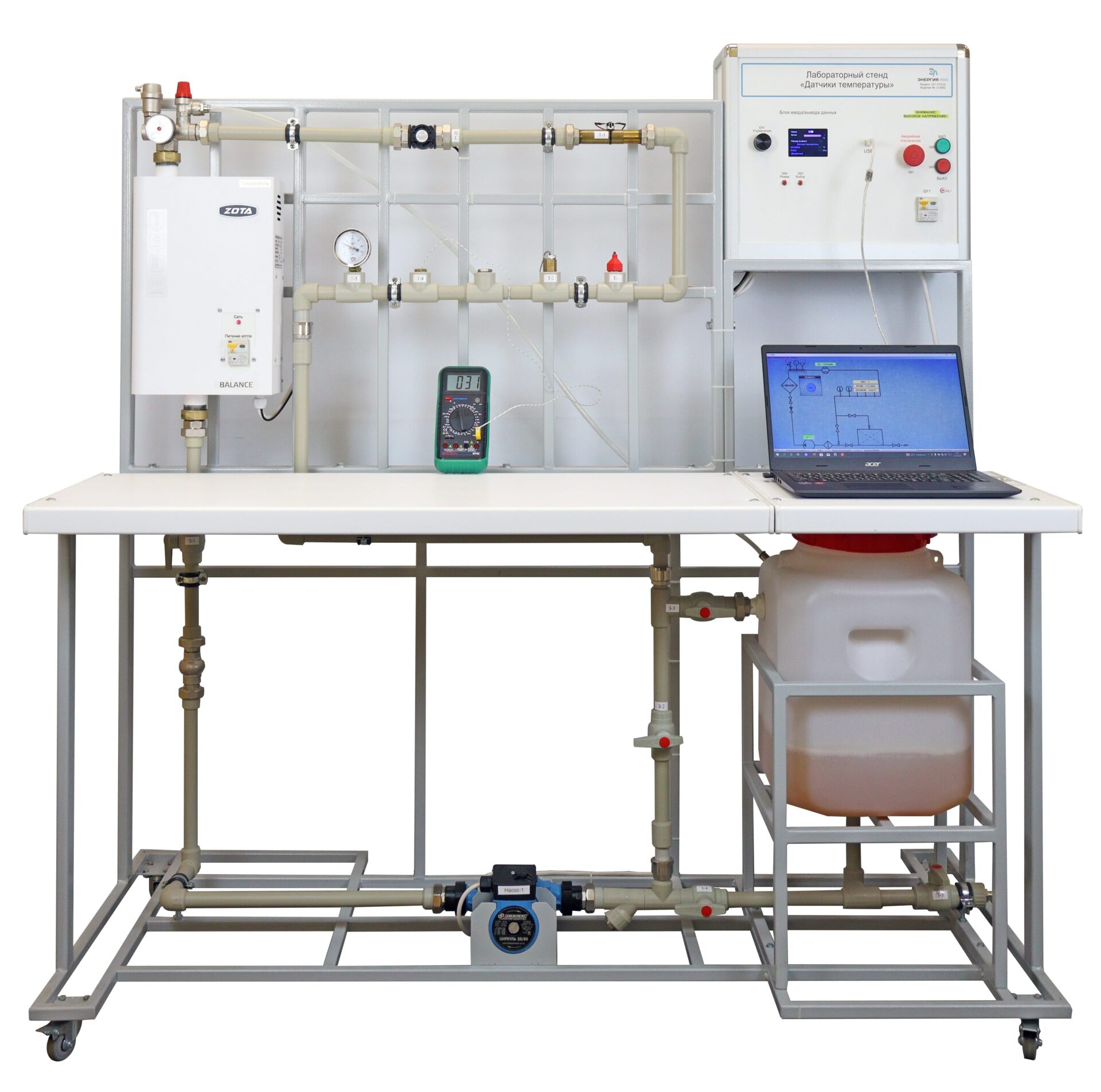

Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков температуры, принципов их действия, способов измерения температуры, определение относительной погрешности измерения.
Стенд собран на рамном основании, изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована гидравлическая система и установлен блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки воды и системы измерения температуры различными приборами.
Система подготовки воды состоит из насоса, нагревателя, датчика расхода, системы заслонок.
Система измерения температуры включает в себя:
— биметаллический термометр;
— термосопротивление;
— термопара (из комплекта мультиметра);
— биметаллическое реле температуры;
— интегральный датчик температуры.
Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Характеристики
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение биметаллическо го термометра, принципа его действия, определение относительной погреш ности измерения при различных уровнях температуры.
- Изучение термосопротивления, принципа действия, опр еделение относительной погрешности измерения при сравнении с показани ями датчика температуры.
- Изучение термопары, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчи ка температуры.
- Изучение биметаллического реле температуры, принци па действия, определение относительной погрешности измерения при срав нении с показаниями датчика температуры.
- Изучение интегрального датчика температуры, принци па действия, определение относительной погрешности измерения при срав нении с показаниями датчика температуры.
Коплектация
Лабораторный стенд «Датчики температуры» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Паспорт — 1шт.
Ноутбук –1шт.
