Описание
Комплект учебного оборудования предназначен для изучения процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы), позволяет проводить гидравлические эксперименты, выполнять гидравлические работы.

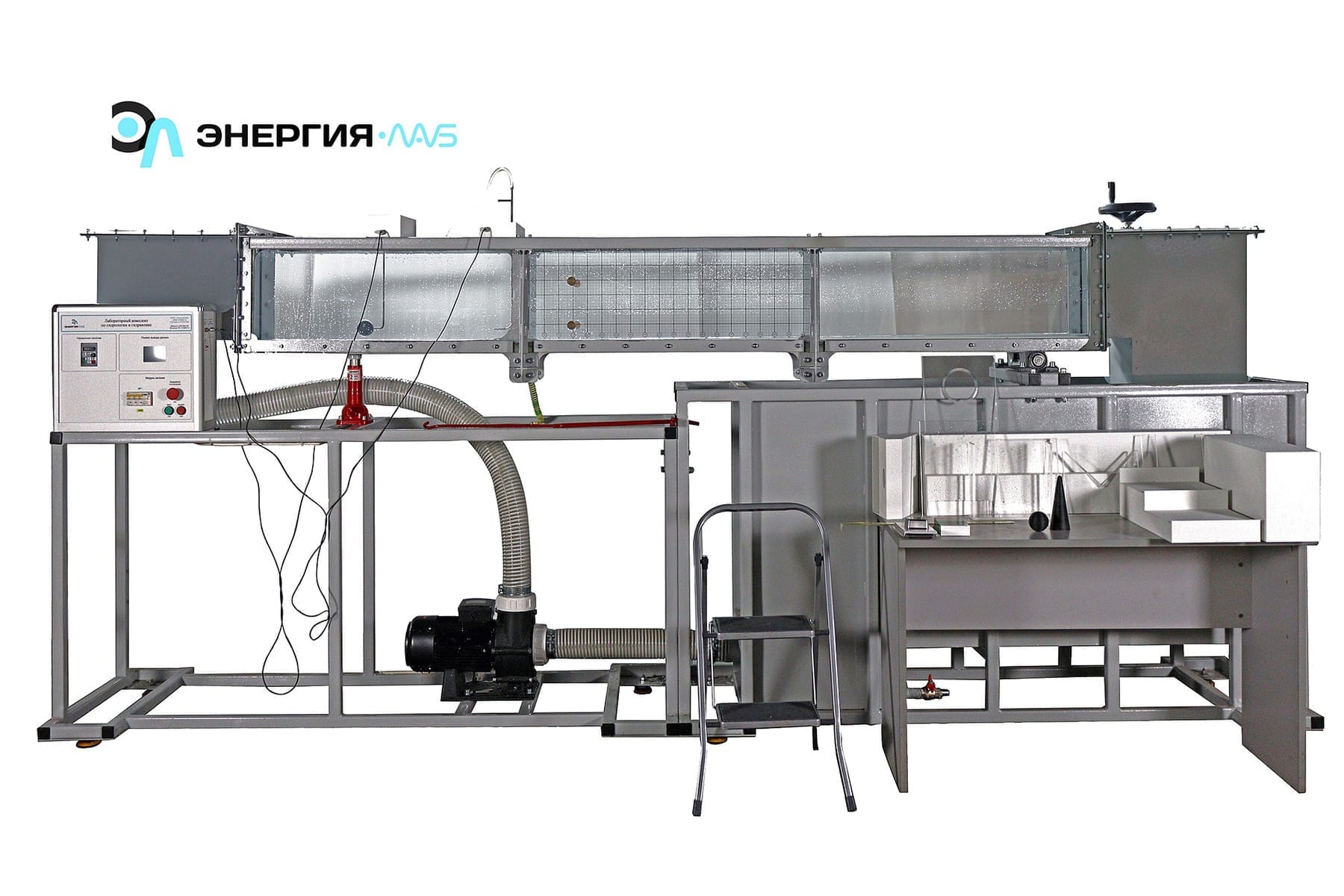

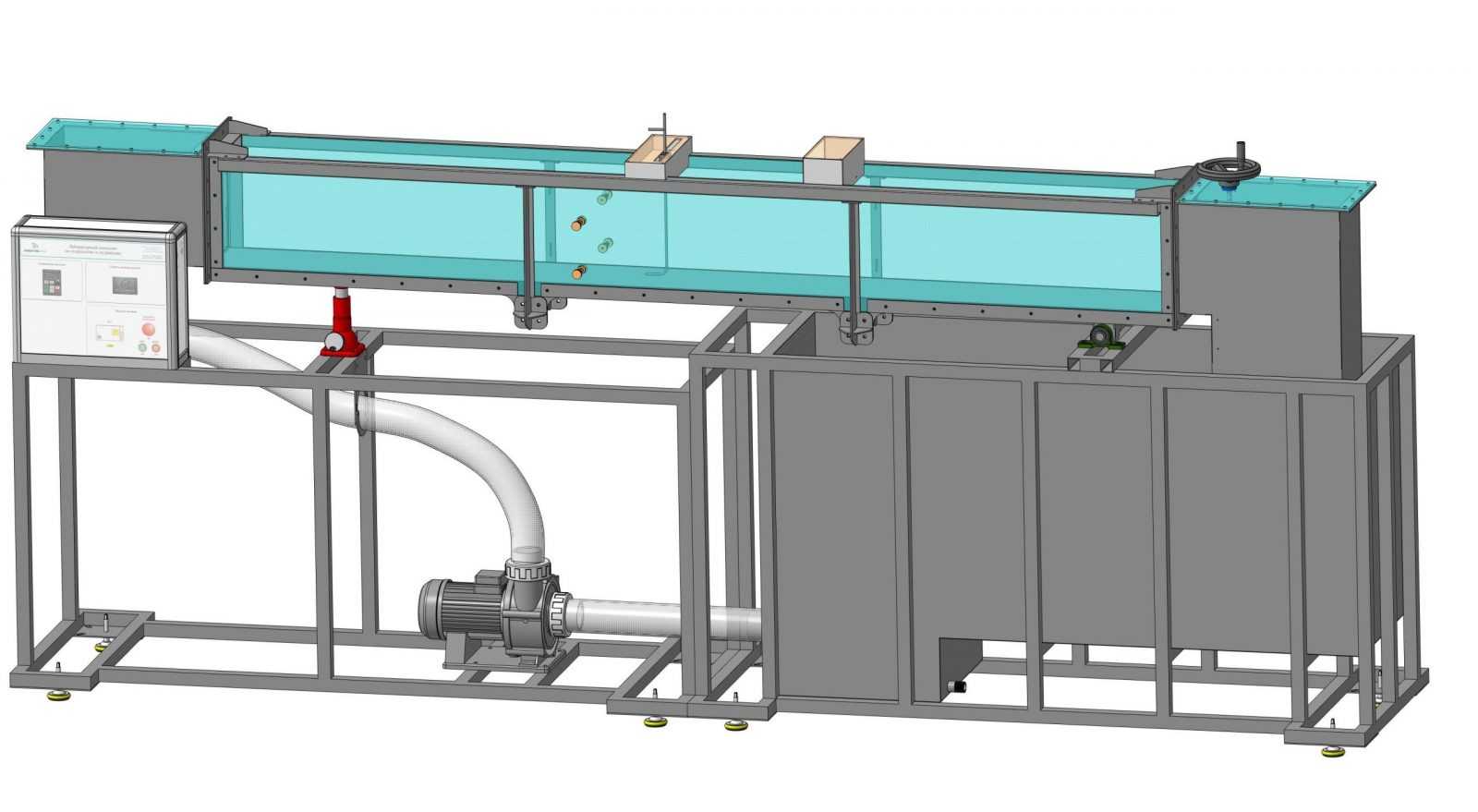

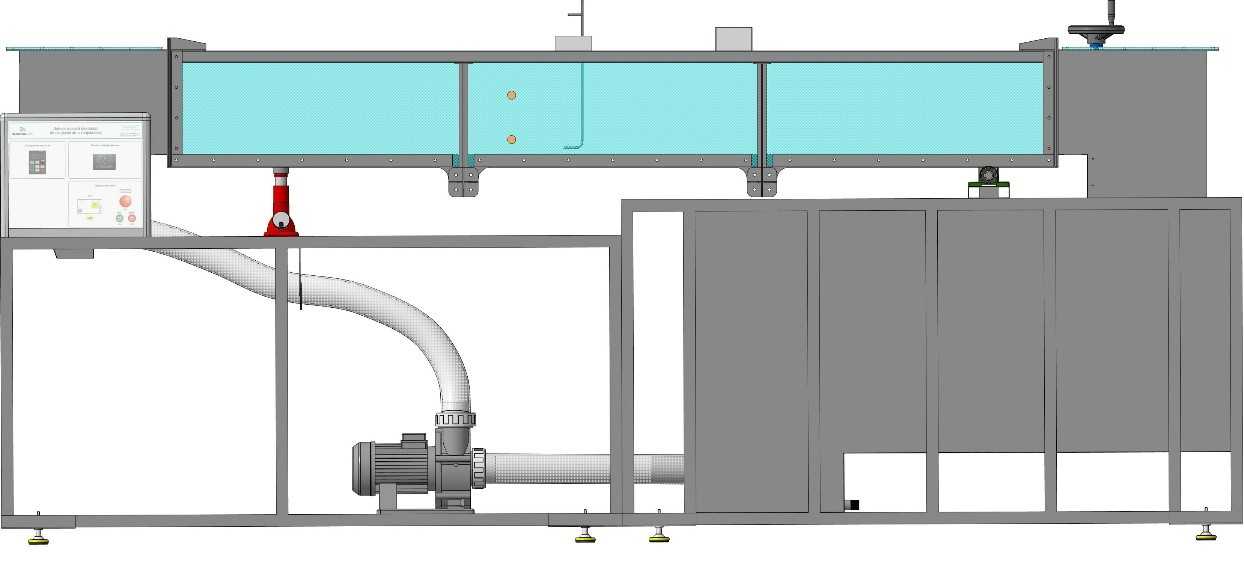

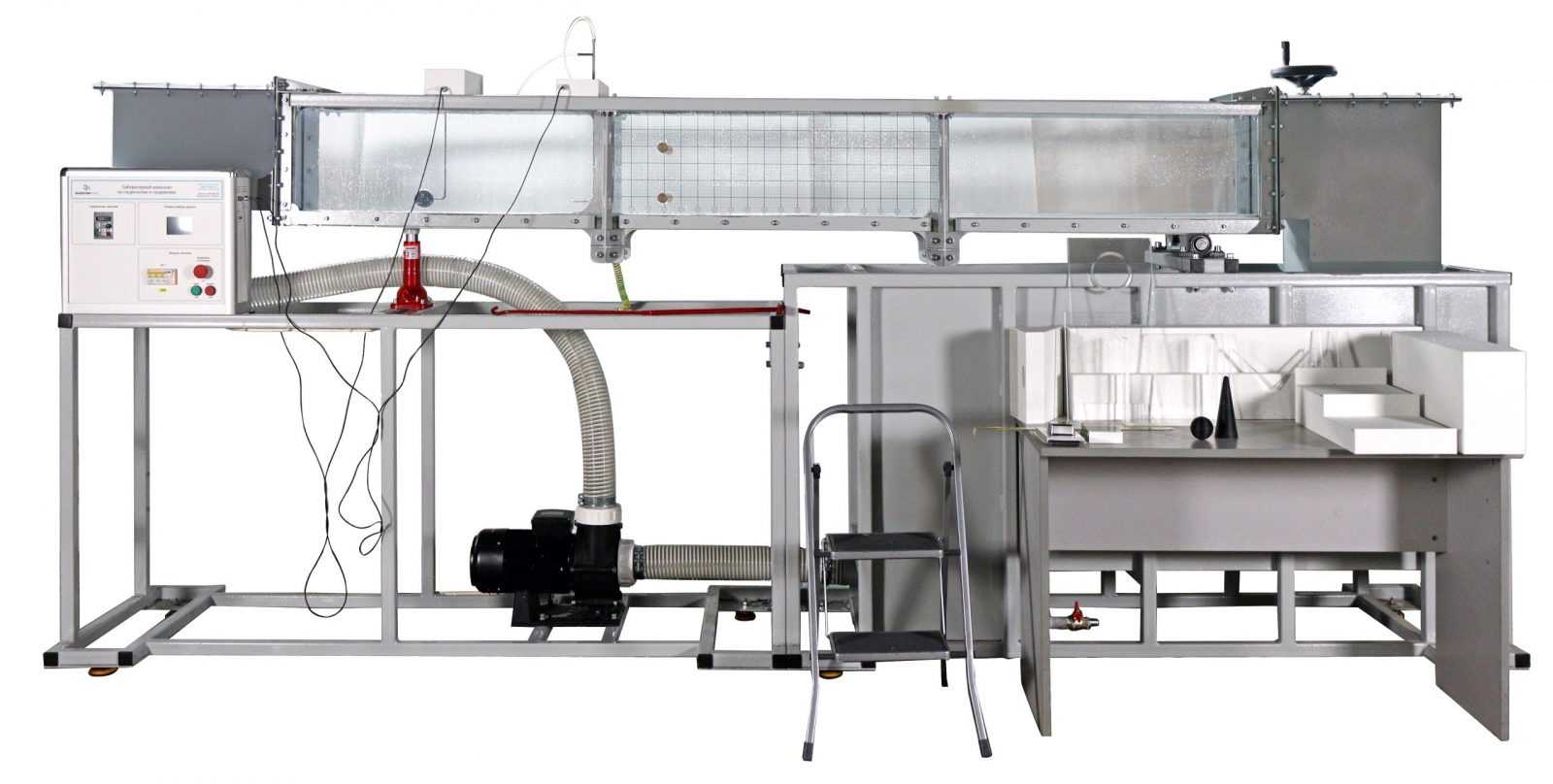

Стенд представляет собой рамное основание, состоящее из двух рам, каждая из которых выполнена из металлического профиля, покрашенного порошковой краской. Основание оснащено виброиззащитными опорами. На рамном основании монтируется гидравлическая система, состоящая из проточной части, напорного бака, сточного бака с регулируемой задвижкой, насоса, а также основного накопительного бака.
Проточная часть лотка представляет собой сварную раму из листового метала, с порошковой покраской и прозрачными боковыми стенками из акрилового материала, позволяющего наблюдать за гидравлическими процессами. На прозрачных боковых стенках имеется разметочная сетка для удобного измерения масштаба наблюдаемых процессов. Механизм стенда позволяет изменять угол наклона проточной части.
Емкость накопительного бака позволяет работать со стендом, не подключая его к системе водоснабжения и водоотведения лаборатории, для циркуляции воды в системе используется насос. Емкость накопительного бака составляет 800 литров.
Блок управления предназначен для плавного управления частотой вращения насоса, отображения данных с измерительных приборов (датчик скорости потока жидкости на основе трубки Пито и тензометрический модуль) а так же связи с компьютером.
Характеристики
- Потребляемая мощность, В·А: 4000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Исследование распределения скорости по потоку и определение расхода по эпюре скоростей.
- Исследование истечения жидкости из отверстия кругового неподтопленного водослива.
- Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом, водослив с узким порогом, треугольный водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги.
- Исследование совершенного гидравлического прыжка.
- Определение зависимости глубины равномерного потока от уклона дна.
- Исследование кривых свободных поверхностей безнапорного потока.
- Определение сопротивления при обтекании тел различного профиля (шар, конус, цилиндр).
Коплектация
Комплект учебного оборудования «Лоток гидравлический» –1 к-т;
Электронный носитель с методическим указаниями, руководством по эксплуатации, программным обеспечением и учебным видеороликом –1 шт.;
Гарантийный талон –1 шт.;
Паспорт –1 шт.
