Описание
Оптоволоконные линии —это системы передачи данных через оптическое волокно с сердечником из стекла или пластика. Снаружи волокно покрывает оптическая оболочка, которая, отражая свет от краёв внутренней части, направляет его к центру.
Некоторые особенности оптоволоконных линий:
Принцип работы основан на полном внутреннем отражении света. Источником сигнала служит лазер или светодиод, который формирует световые импульсы, соответствующие передаваемым данным. Эти импульсы многократно отражаются от внутренних стенок волокна, не выходя за его пределы.
Виды оптоволокна:
Одномодовое волокно —передаёт сигнал по одному световому лучу, диаметр сердцевины —около 8–10 микрометров
Многомодовое волокно —имеет более широкую сердцевину —50 или 62,5 микрометра.
Применение оптоволоконной связи: интернет и телекоммуникации (оптоволокно лежит в основе магистральных сетей, городских каналов связи), корпоративные сети (подключение офисных и производственных зданий, дата-центров и ЦОДов), промышленность (автоматизация производств, передача сигналов от датчиков и камер наблюдения) и другие сферы, где требуется стабильная, высокоскоростная и помехоустойчивая передача данных.
Преимущества оптоволоконных линий: высокая пропускная способность, устойчивость к внешним помехам, возможность передавать данные на десятки, а порой и сотни километров без усилителей.

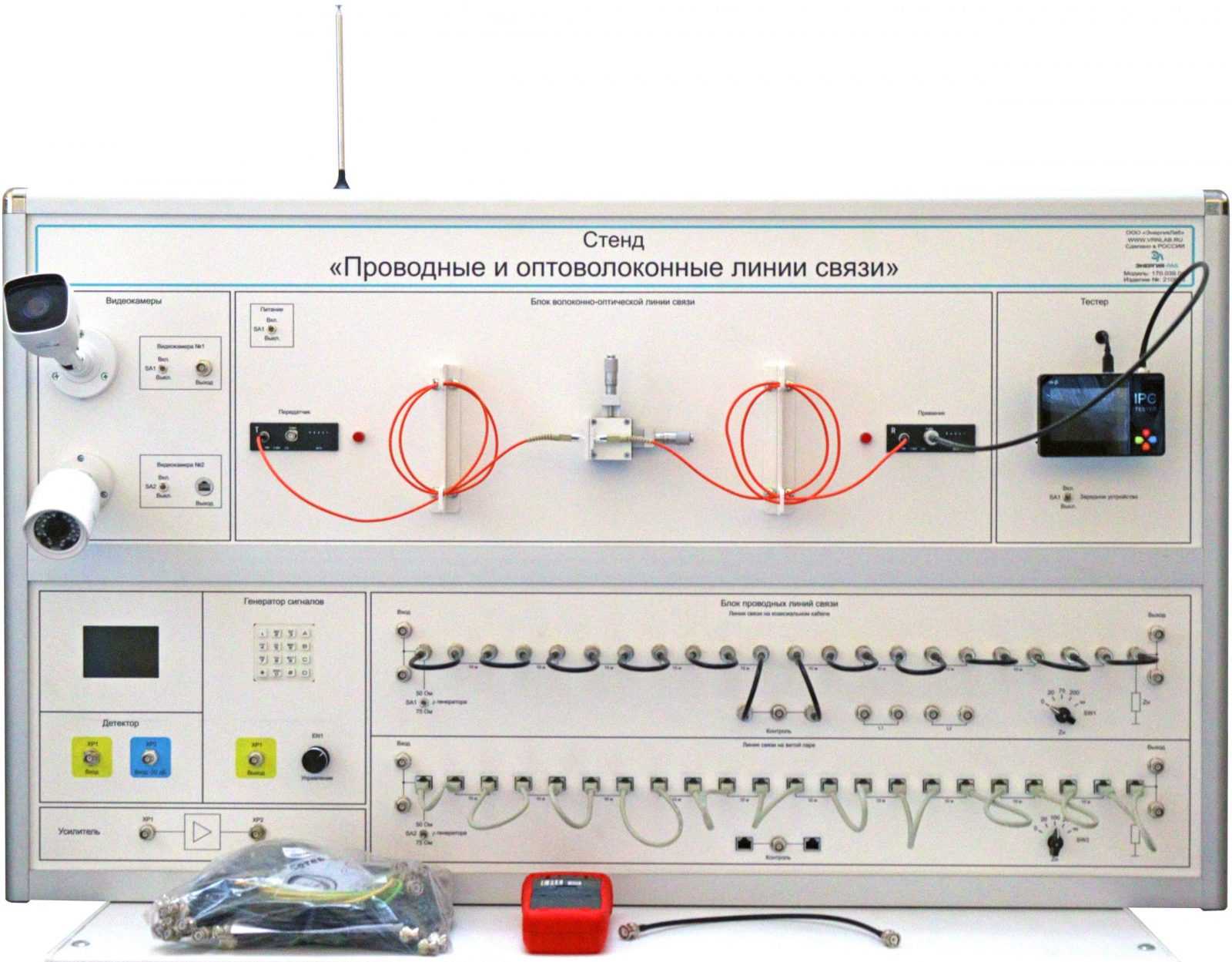

Переназначен для изучения свойств и характеристик линий связи, где в качестве передающей среды используется медный провод и оптическое волокно.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Проводные линии связи
- Определение влияния сопротивления нагрузки на характер распространения сигналов.
- Определение влияния сопротивления нагрузки на характер распространения сигналов в коаксиальном и симметричном кабеле типа «витая пара».
- Измерение волнового сопротивления коаксиального и симметричного кабеля типа «витая пара».
- Определение влияния неоднородностей кабеля на характер распространения сигналов в нем.
- Определение влияния сопротивления нагрузки на характер распространения гармонического сигнала в коаксиальном и симметричном кабеле типа «витая пара».
- Определение затухания сигнала в кабеле в заданной полосе частот.
- Определение коэффициента укорочения коаксиального кабеля.
- Оценка помехозащищенности кабеля при внешнем воздействии электромагнитных полей при различных вариантах подключения к внешним цепям.
- Качественная оценка передачи телевизионного сигнала по различным видам кабеля.
- Волоконно-оптические линии связи
- Определение полосы пропускания оптоэлектрического преобразователя.
- Определение влияния неточности стыковки оптоволоконных кабелей в оптическом соединителе на затухание сигнала.
- Качественная оценка передачи телевизионного сигнала по волоконно-оптической линии связи при заданной неточности стыковки оптоволоконных кабелей в оптическом соединителе.
Коплектация
• Блок питания –1 шт.
• Рама настольная–1 шт.
• осциллограф–1 шт.
• Ноутбук –1 шт.
• Генератор сигналов–1 шт.
• Блок проводных линий связи –1 шт.
• Блок волоконно-оптической линии связи –1 шт.
• Набор аксессуаров для комплекта–1 шт.
