Описание

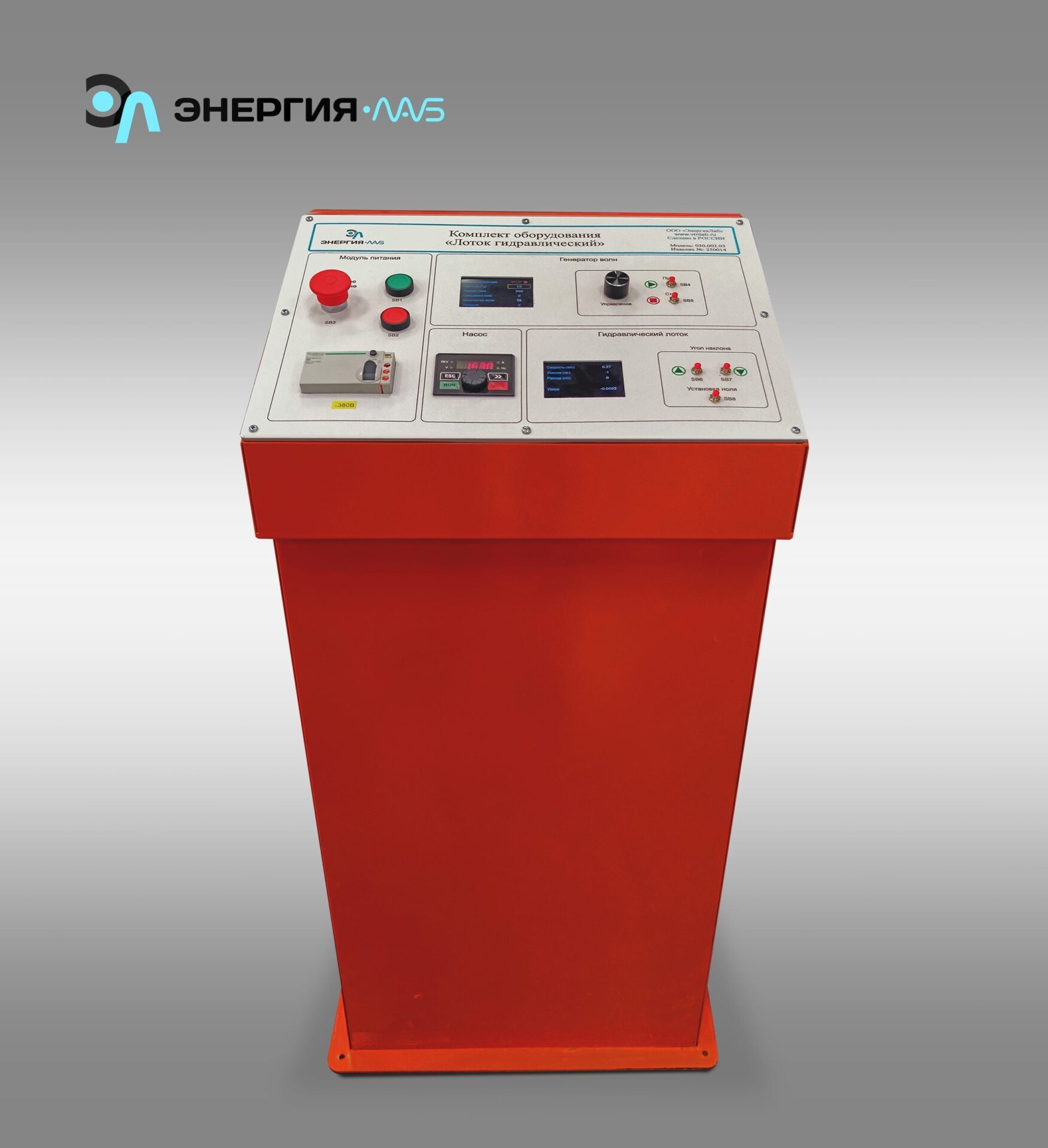

Типовой комплект учебного оборудования предназначен для изучения процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы), позволяет проводить гидравлические эксперименты, выполнять гидравлические работы.

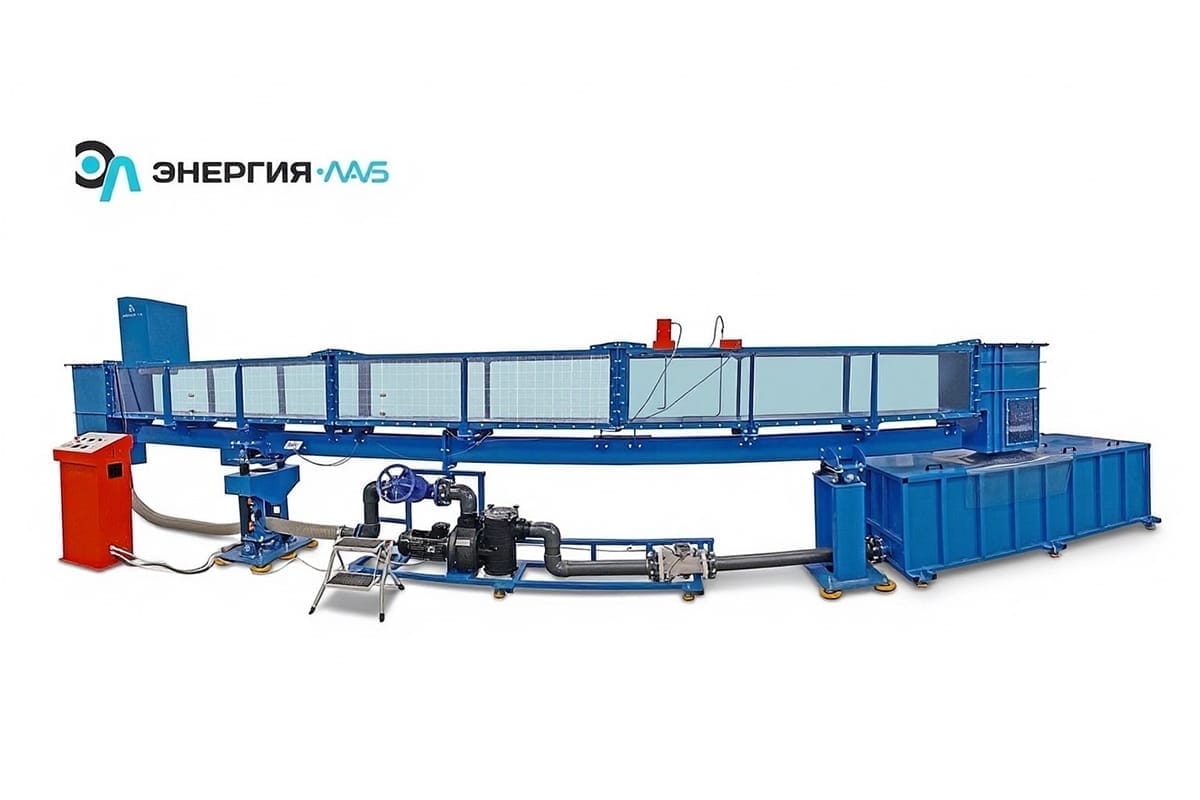

Стенд представляет собой разборную проточную часть лотка, которая выполнена на стальном сварном каркасе с усиливающими стальными элементами и обшита с боков прозрачным акриловым материалом, позволяющим визуально наблюдать процессы протекающие внутри.
Проточная часть монтируется на две сварные металлические стойки.
К проточной части крепится напорный и сливной баки.
Со стороны сливной части имеется запорный механизм для перекрытия проточной части лотка, который устанавливается на дно сливного бака.
Механизм генерации волн представляет собой отдельный модуль, активным элементом которого является треугольный профиль из стального листа с регулируемым электроприводом.
На отдельной раме размещается насосный агрегат с фильтром грубой очистки, ультразвуковой датчик расхода и регулировочный вентиль.

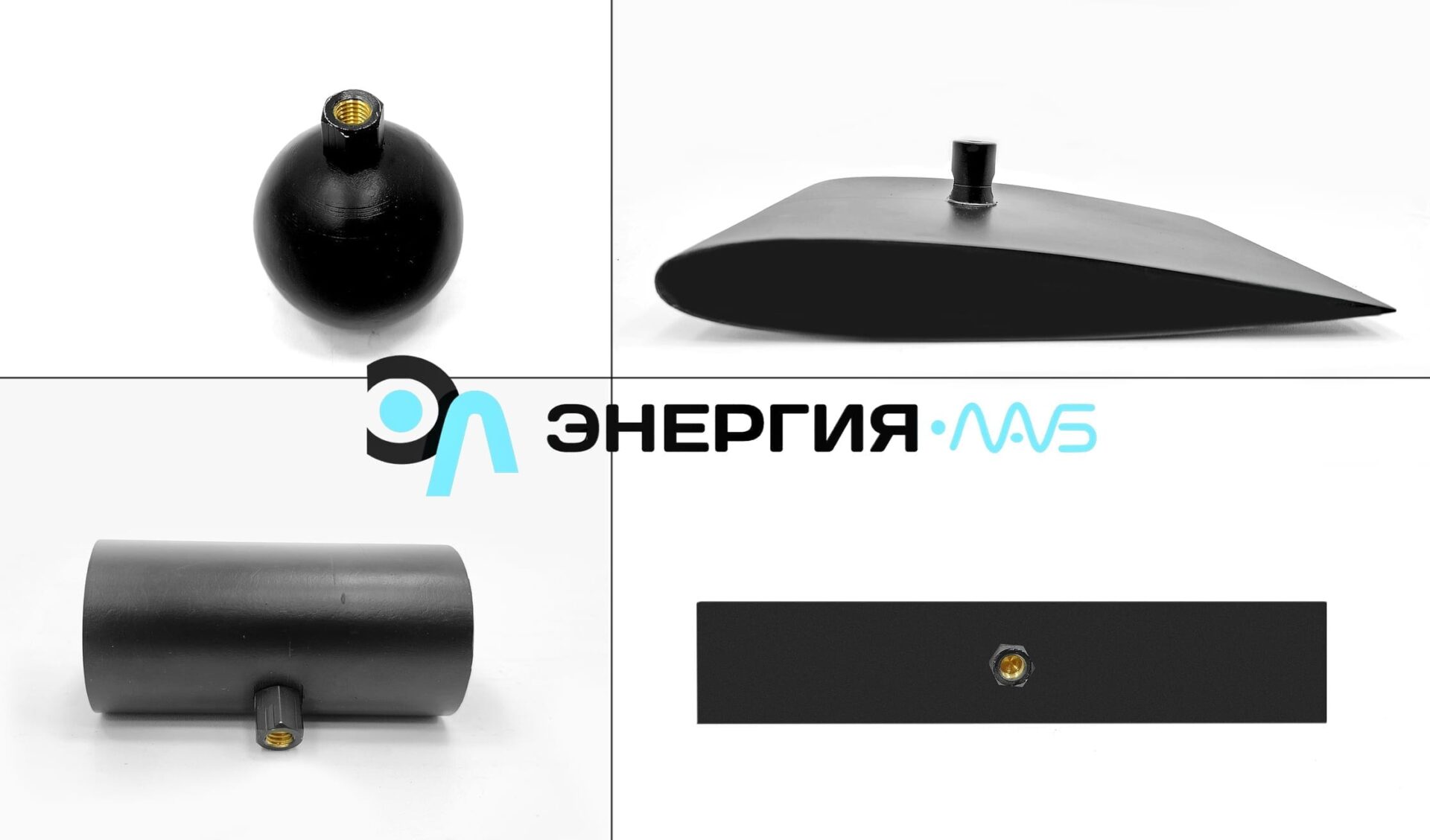

Для измерения усилия потока жидкости на различные тела служит подвижная каретка с тензометрическим датчиком. Набор исследуемых образцов: крыльевой профиль, шар, цилиндр, треугольник.

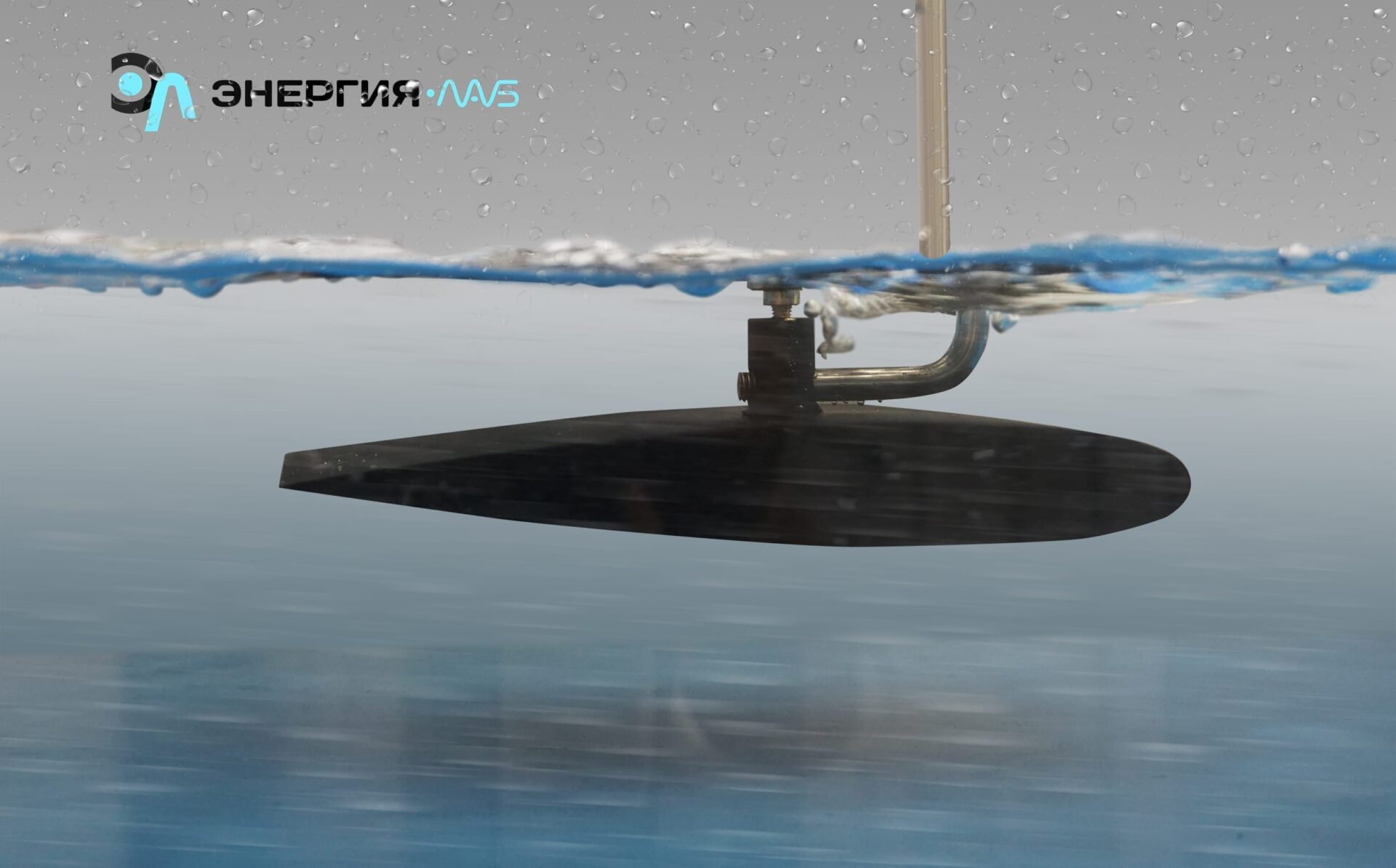

Измерение скорости потока жидкости осуществляется с помощью трубки Пито.

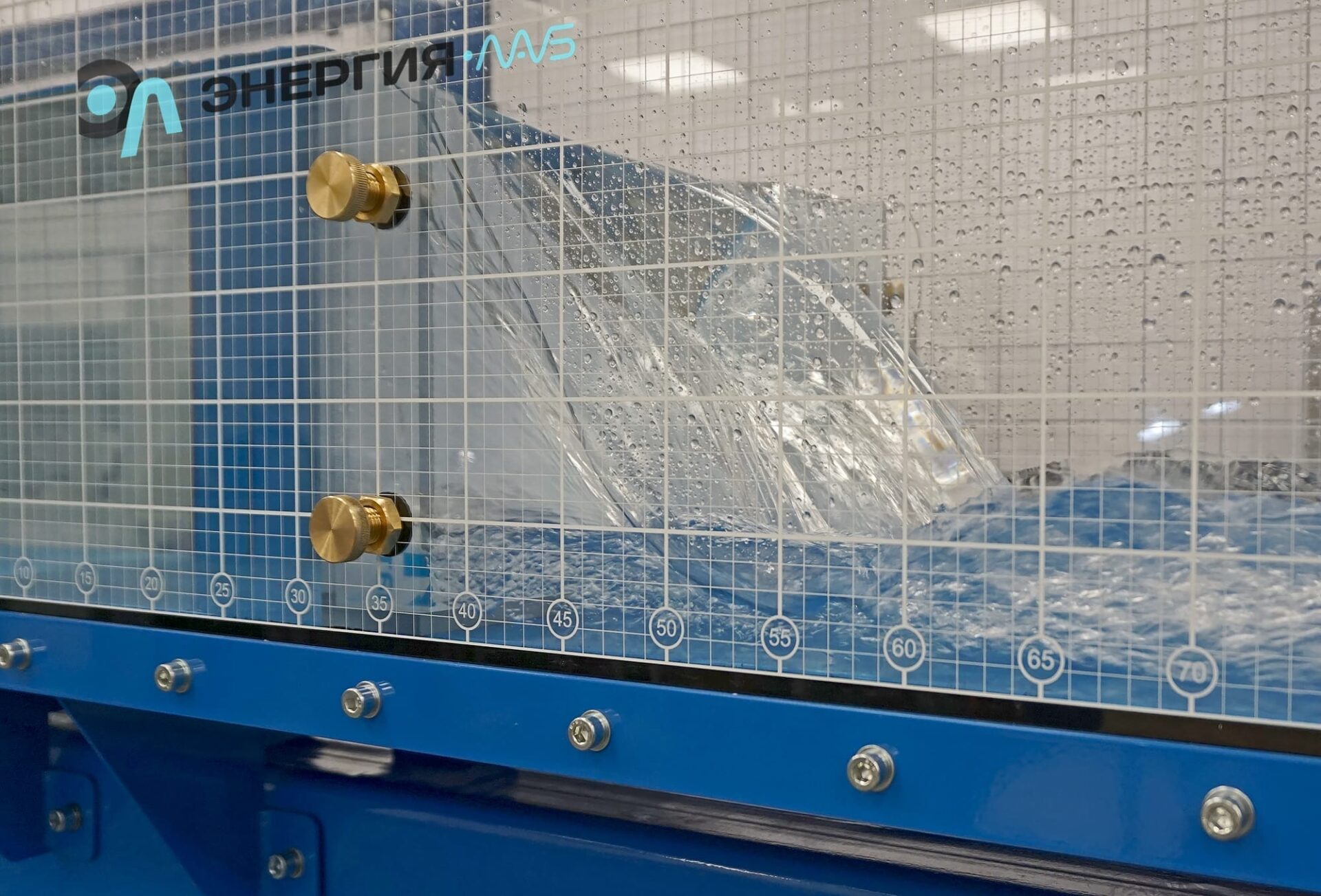

Для фиксации образцов и преград внутри лотка установлены латунные герметизированные винтовые устройства.
Набор исследуемых образцов, устанавливаемых внутри лотка: водосливы, разделители, пороги.
Характеристики
- Потребляемая мощность, В·А: 9000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Исследование распределения скорости по потоку и определение расхода по эпюре скоростей.
- Исследование истечения жидкости из отверстия кругового неподтопленного водослива.
- Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом, водослив с узким порогом, треугольный водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги.
- Исследование совершенного гидравлического прыжка.
- Определение зависимости глубины равномерного потока от уклона дна.
- Исследование кривых свободных поверхностей безнапорного потока.
- Определение сопротивления при обтекании тел различного профиля (шар, конус, цилиндр).
Коплектация
Типовой комплект учебного оборудования «Лоток гидравлический» –1 к-т;
Электронный носитель с методическим указаниями, руководством по эксплуатации, программным обеспечением и учебным видеороликом –1 шт.;
Гарантийный талон –1 шт.;
Паспорт –1 шт.
