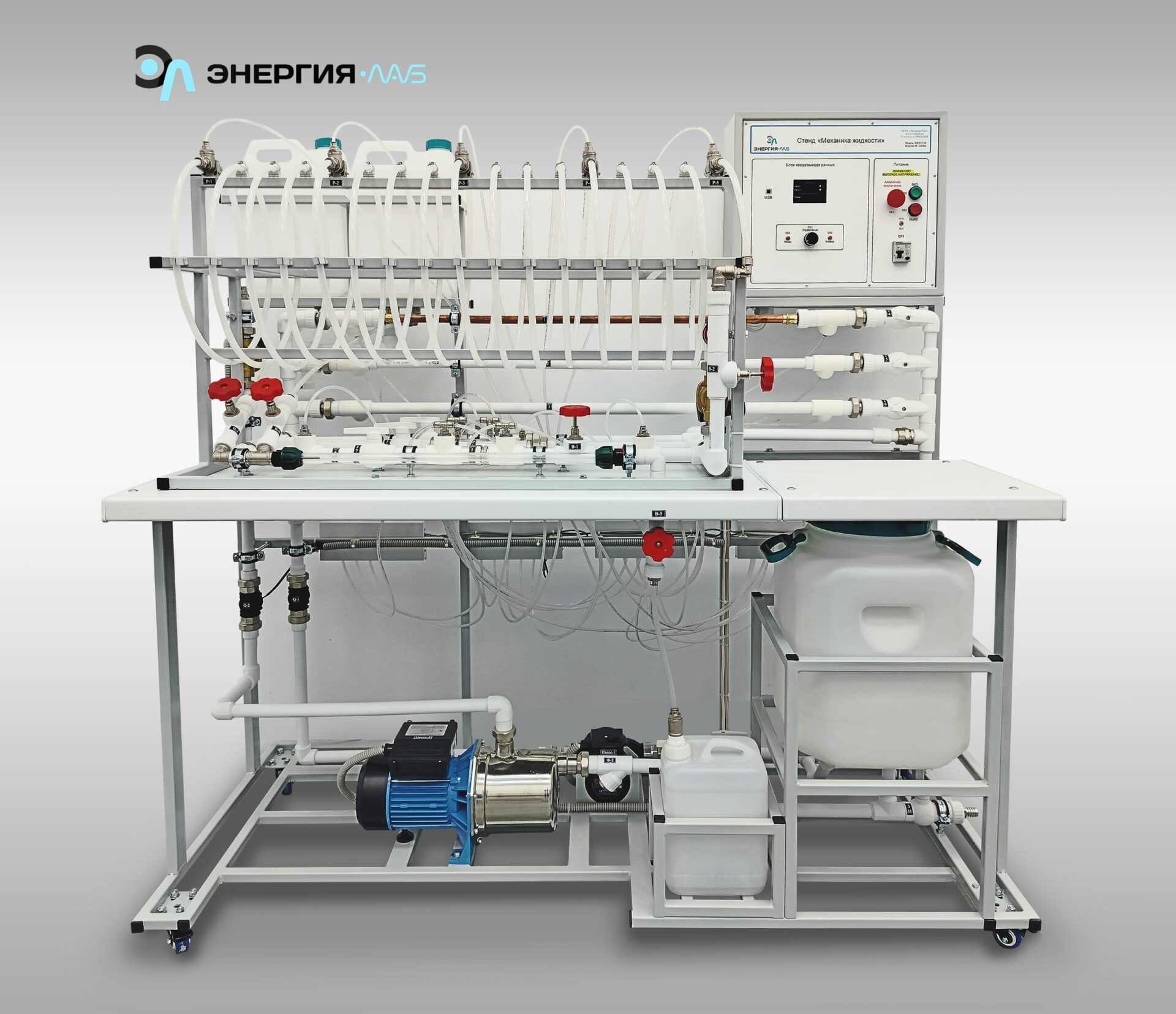

Стенд «Механика жидкости»

Стенд «Механика жидкости»
Стенд «Механика жидкости» — изображение 2

Цена по запросу

Артикул: ЭЛБ-030.015.08
ПОЛУЧИТЬ КП >

Описание

Стенд «Механика жидкости» предназначен для проведения лабораторных работ по изучению законов и явлений гидродинамики.

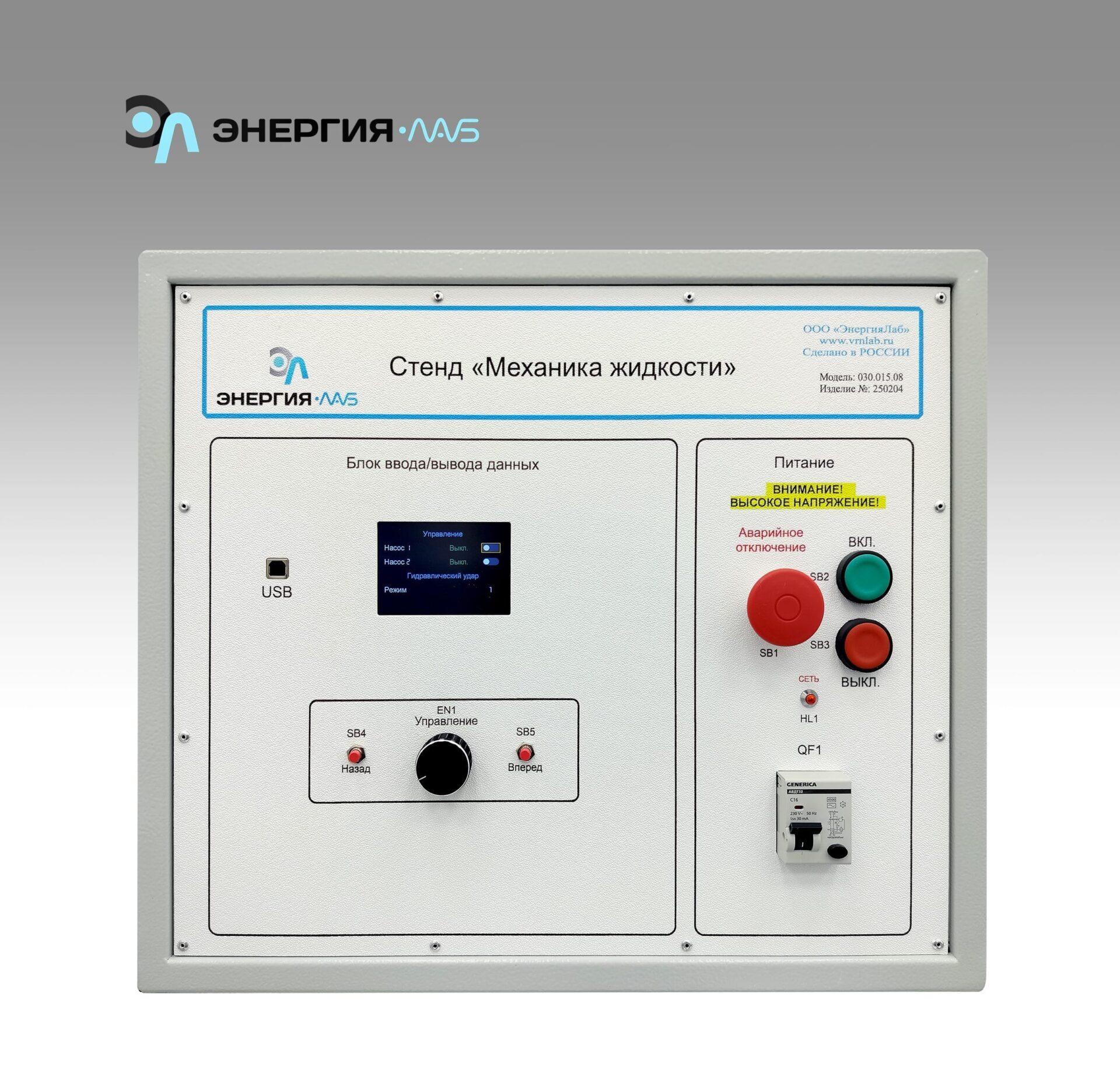

На рамном основании монтируется гидравлическая система с исследуемыми участками и блок управления.
Система разделена на исследуемые участки:
1. Участок для изучения режима течения жидкости (визуализация ламинарного и турбулентного режимов).
2. Участок для изучения гидравлического удара.
3. Участок для исследования уравнения Бернулли.
4. Участок для исследования течения потока через сопло Вентури.
5. Участок для изучения потерь давления на местном сопротивлении.
6. Участок для изучения характеристик трубопроводов.
На участках установлены датчики дифференциального давления.
Движение воды в системе осуществляется при помощи двух насосов. На входе и выходе насосов установлены датчики давления, а также расхода.
Все датчики, установленные на участках исследования, подключаются к измерительной системе.

Характеристики

  • Потребляемая мощность, В·А: 1000
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80
  • Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

  1. Иллюстрация уравнения Бернулли. Построение диаграммы напоров.
  2. Изучение режима течения жидкости. Визуализация ламинарного и турбулентного течения.
  3. Изучение потерь давления на местном сопротивлении «Диафрагма».4. Изучение потерь давления на местном сопротивлении «Кран шаровой».
  4. Изучение потерь давления по длине различных трубопроводов.
  5. Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара при неполном закрытии клапана на выходе.
  6. Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара при одновременном закрытии клапанов на входе и выходе.
  7. Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е.Жуковского.
  8. Исследования течения потока через сопло Вентури.

Коплектация

Стенд «Механика жидкости» — 1 шт.
Ноутбук — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
