Описание
Типовой комплект «Динамическое равновесие жидкости» предназначен для исследования формы свободной поверхности при относительном покое жидкости в сосуде, вращающемся с постоянной угловой скоростью. При этом строится сечение свободной поверхности плоскостью проходящей через ось вращения сосуда.

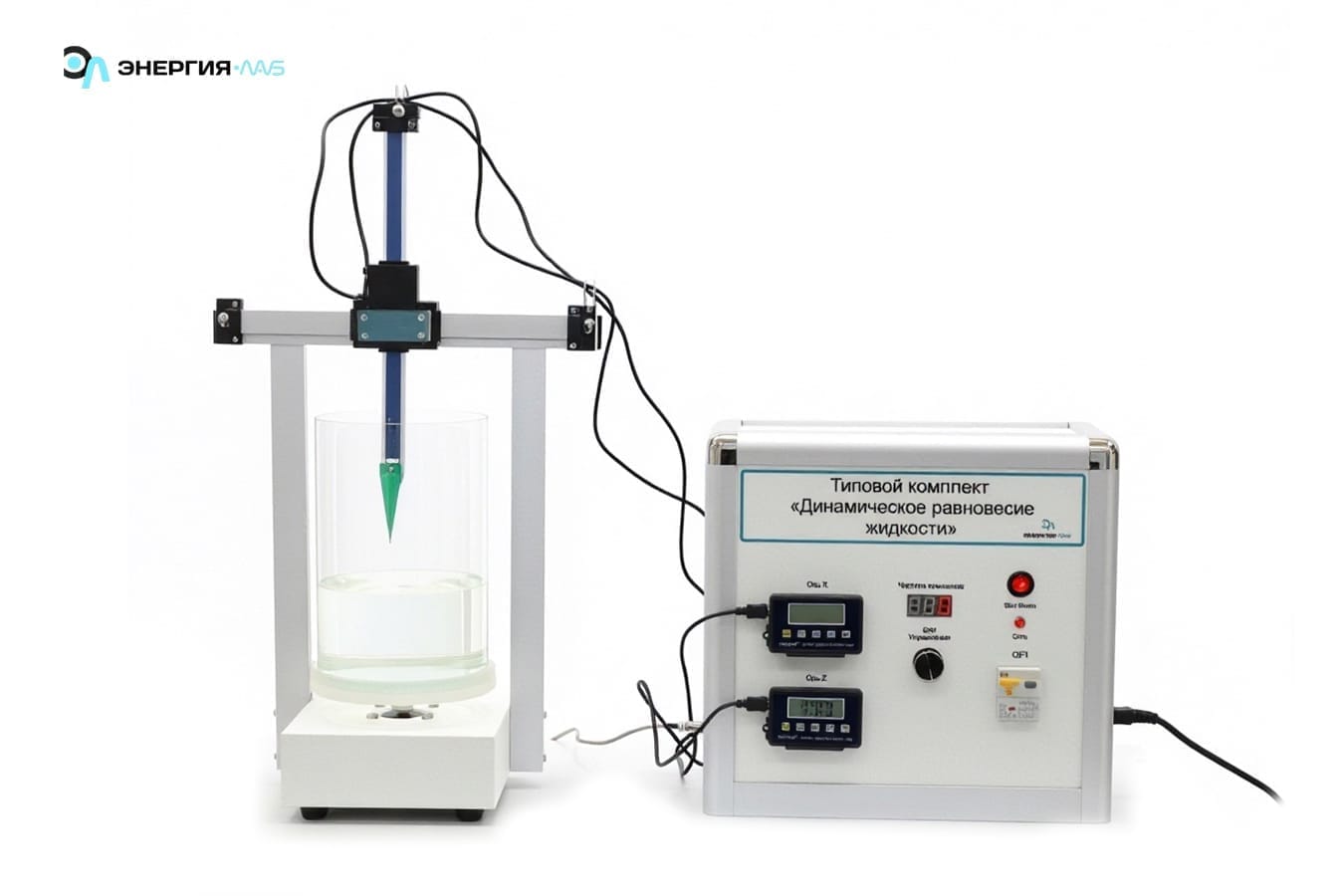

Стенд для изучения равновесия жидкости во вращающемся сосуде состоит из корпуса, на котором в фиксирующей чаше установлен прозрачный сосуд из экструзионного оргстекла внутренним диаметром 144 мм.
В корпусе установлен шаговый двигатель, вал которого вращает диск, соединенный с помощью скользящей шпонки с вертикальной осью привода чаши. Регулирование скорости вращения двигателя осуществляется с блока управления.
К боковой стенке корпуса прикреплены направляющие из алюминиевого профиля. К направляющим закреплены две цифровые линейки с диапазоном измерений 0-200 мм (для оси Х и Z) с удаленными дисплеями, размещенными на передней панели блока управления.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Равновесие жидкости в состоянии покоя.
- Экспериментальное и теоретическое построение свободной поверхности
- при относительном покое жидкости.
- Исследование параболоида вращения в случае, когда вершина параболоида свободной поверхности лежит в плоскости совпадающей с дном сосуда.
- Исследование параболоида вращения в случае, когда свободная поверхность пересекается с плоскостью совпадающей с дном сосуда.
- Исследование влияние частоты вращения на вид свободной поверхности (параболоида вращения) при относительном покое жидкости во вращающемся сосуде.
- Определение объема жидкости в сосуде при относительном покое жидкости.
- Исследование изменения давления во вращающейся жидкости.
Коплектация
Типовой комплект «Динамическое равновесие жидкости» — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением, руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.
