Описание

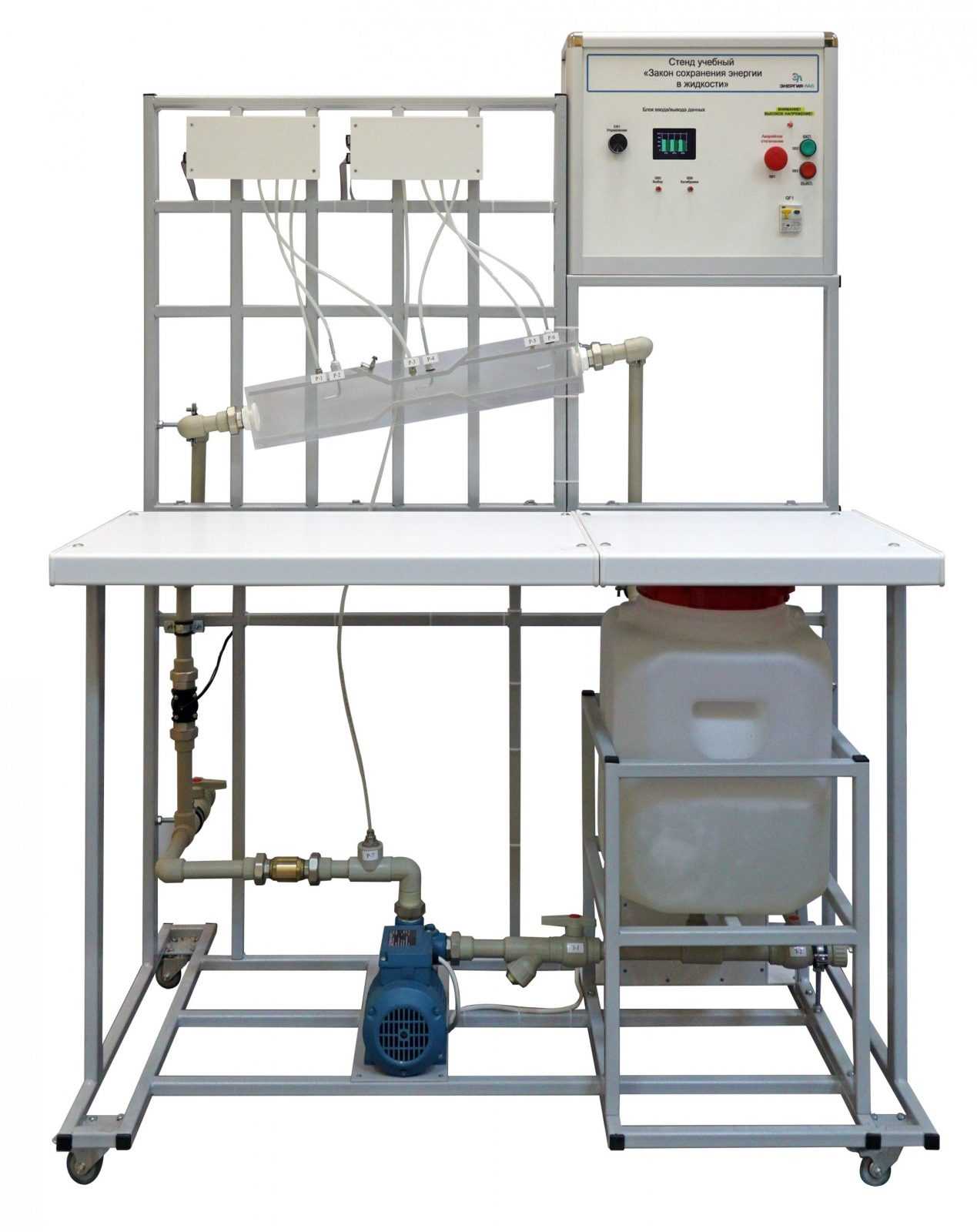

Стенд учебный предназначен для изучения уравнения гидродинамики — уравнения Бернулли (закона сохранения механической энергии в жидкости).
Стенд собран на рамном основании, изготовленном из металлического профиля. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система с исследуемым участком и блок управления.
Участок для исследования закона сохранения энергии при течении жидкости представляет собой трубопровод различного сечения: 45х70 мм, 45х30 мм и 45х50 мм, выполненного из прозрачного материала. В каждом сечении установлены пьезометр и трубка Пито, подключенные к датчикам избыточного давления.Трубопровод установлен под углом, чтобы учесть геометрическую высоту центра тяжести сечения. Движение воды в системе осуществляется при помощи насоса, который расположен в нижней части стенда. На выходе насоса установлен датчик давления, а также расхода.
Блок управления оборудованием стенда представляет собой моноблок выполненный из металлического профиля с панелями из ABS пластика. Все надписи на блоке выполнены при помощи цветной термопечати.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Иллюстрация уравнения Бернулли. Построение диаграммы напоров.
- Определение потерь энергии на местном сопротивлении.
Коплектация
Стенд учебный «Закон сохранения энергии в жидкости» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
