Описание
Учебный стенд предназначен для проведения учебных лабораторных работи прочих учебно-исследовательских работ.
Комплекс обеспечивает изучение процесса истечения воздуха из отверстий и насадок. Принцип действия стенда основан на изменении структуры воздушного потока, проходящего через модули различной конфигурации и определения аэродинамических параметров расчетным и опытным путем.
Учебный стенд позволяет исследовать пространственные течения воздуха; структуру течений и характер возникающих в потоках аэродинамических явлений; изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.
Характеристики
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение потери напора по длине в круглой трубе.
- Изучение потери напора по длине в прямоугольном канале;
- Изучение потери напора на внезапном расширении;
- Изучение потери напора на внезапном сужении;
- Исследование обтекание кругового цилиндра воздушным потоком;
- Исследование обтекание крылового профиля воздушным потоком;
- Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы;
- Исследование прохождения воздушного потока через диффузор;
- Изучение обтекания тела треугольной формы.
- Комплект расширения обеспечивает выполнение следующих лабораторных работ:
- Определение скорости потока врабочей части аэродинамической трубы.
- Определение скорости ветра с помощью приемника воздушного давления
- Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения.)
- Тарировка приемника воздушного давления.
- Определение скорости потока с помощью трубки Вентури.
- Статическое давление в узком сечении.
- Измерение зависимости сопротивления воздуха от скорости ветра.
- Коэффициент лобового сопротивления cW: соотношение между сопротивлением воздуха и формой тела.
- Определение основных аэродинамических характеристик крыла.
- Влияние предкрылка на аэродинамические характеристики крыла.
- Исследование аэродинамических характеристик крыла с убранными и выпущенными закрылками.
- Кривая давления на профиле крыла.
- Проверка принципа Бернулли.
- Демонстрация принципа Бернулли.
- Определение потерь давления.
- Распределение давления по поверхности тела вращения при дозвуковых скоростях потока
- Моментная характеристика модели летательного аппарата.
- Изучение понятия о статическом и динамическом давлении изучение работы ПВД.
- Экспериментальные продувки пластиковых моделей самолетов разных аэродинамических схем
- Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса)
- Изучение аэродинамических сил, действующих на крыло с симметричным и несимметричным профилем с помощью аэродинамических весов и измерительного комплекса.
- Распределение давления по поверхности крыла с использованием дренированной модели.
Коплектация

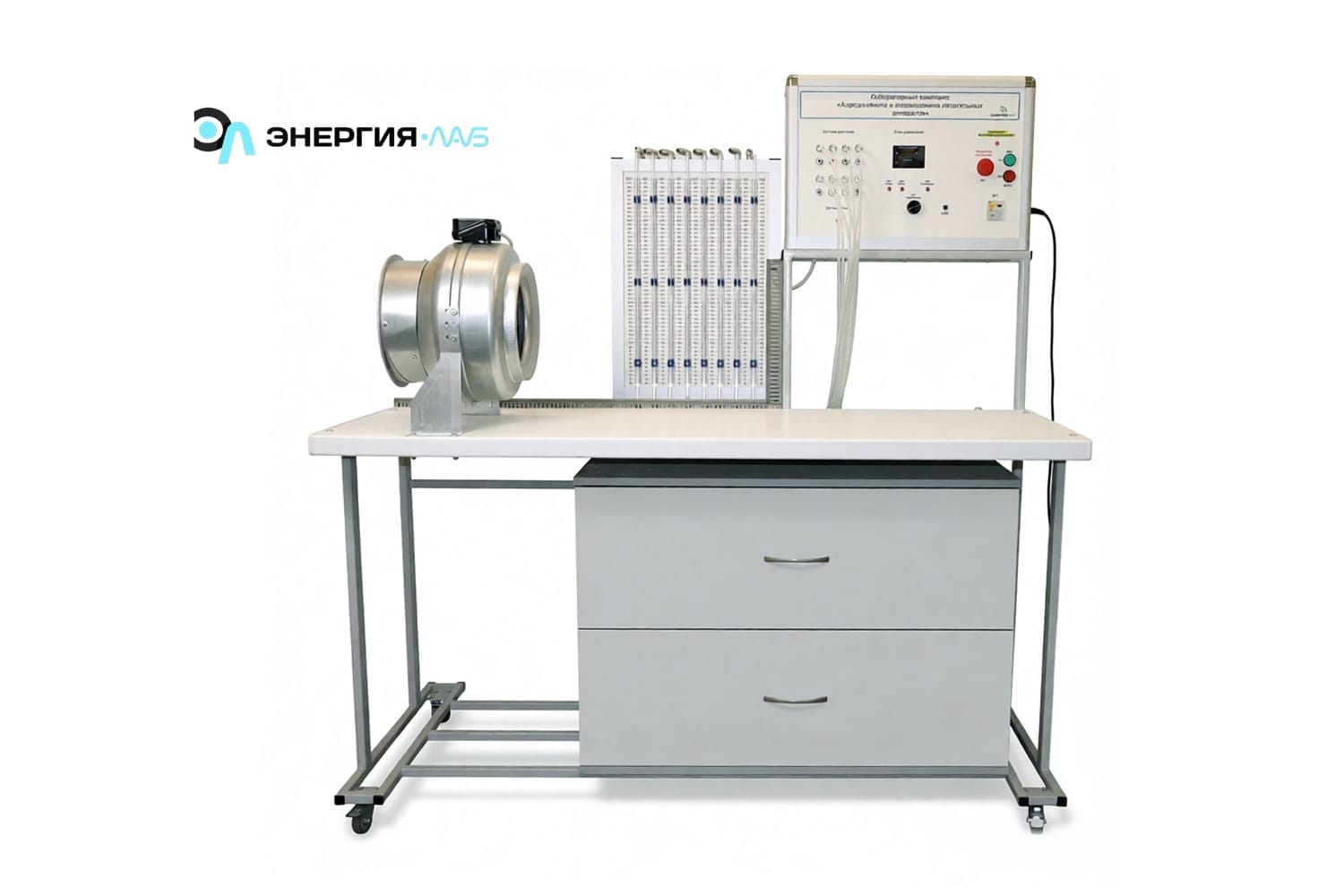

Лабораторный комплекс «Аэродинамика и аэромеханика летательных аппаратов» в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
