Учебный стенд «Исследование параметров работы центробежных насосов»

Учебный стенд «Исследование параметров работы центробежных насосов»
Учебный стенд «Исследование параметров работы центробежных насосов» — изображение 2

Цена по запросу

Артикул: ЭЛБ-030.004.02
ПОЛУЧИТЬ КП >

Описание

Учебный стенд предназначен для проведения лабораторно –практических занятий по изучению центробежных насосов, способов регулирования и контроля параметров в системе водоснабжения, определение гидравлических характеристик системы.

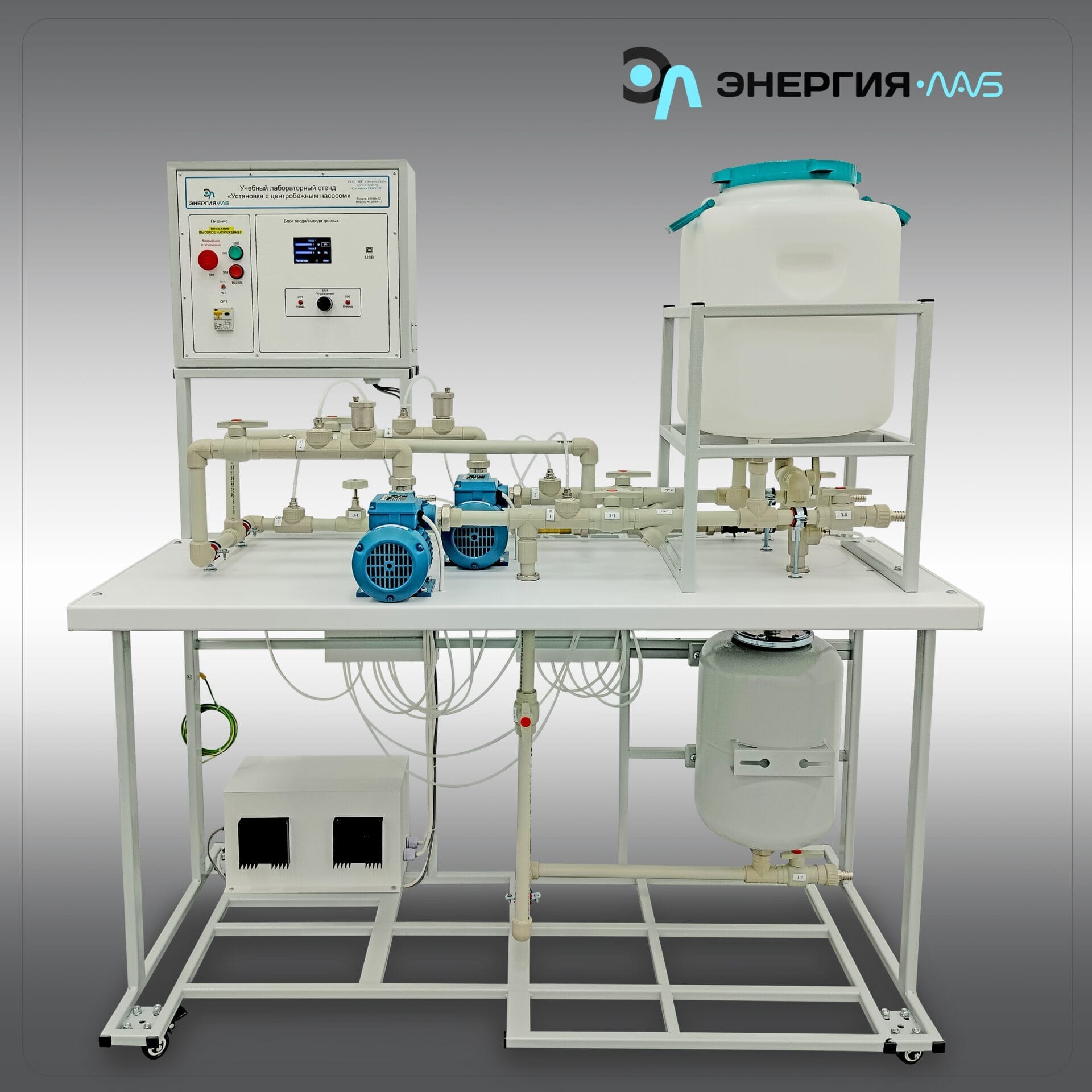

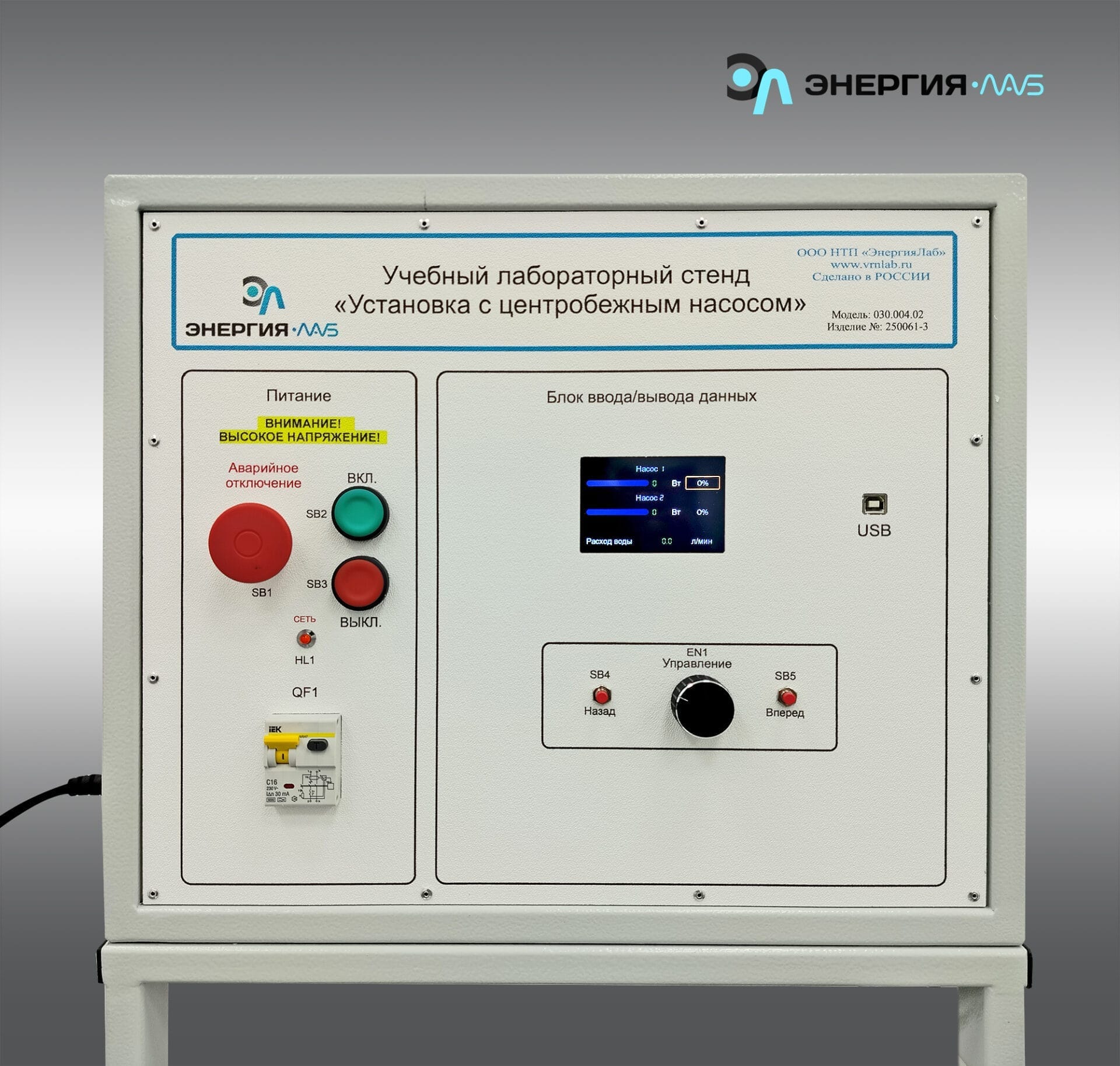

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.
Гидравлическая система стенда выполнена из полипропиленового трубопровода.
В системе располагается технологический бак, позволяющий производить лабораторные работы не подключая стенд к сети водоснабжения и канализации лаборатории. В системе располагаются два центробежных насоса. Система трубопроводов и задвижек позволяет подключать из как последовательно, так и параллельно.
В нижней части стенда располагается дополнительный бак, предназначенный для изучения кавитационного режима.
Для изучения потерь давления на различных видах соединения имеется трубопровод с вентилем, диафрагмой, резьбовым соединением, а также регулируемая заслонка.

Характеристики

  • Потребляемая мощность, В·А: 1000
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80
  • Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

  1. Исследование рабочих характеристик насоса.
  2. Исследование кавитационных характеристик насоса .
  3. Исследование характеристик двух параллельно соединенных насосов.
  4. Исследование характеристики последовательно соединенных насосов.
  5. Исследование потерь давления на системе трубопроводов и кранов при различных видах соединения.

Коплектация

Учебный стенд «Исследование параметров работы насосов» — 1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Гарантийный талон — 1шт.
Паспорт — 1шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
Исполнение

Бренд
