Описание

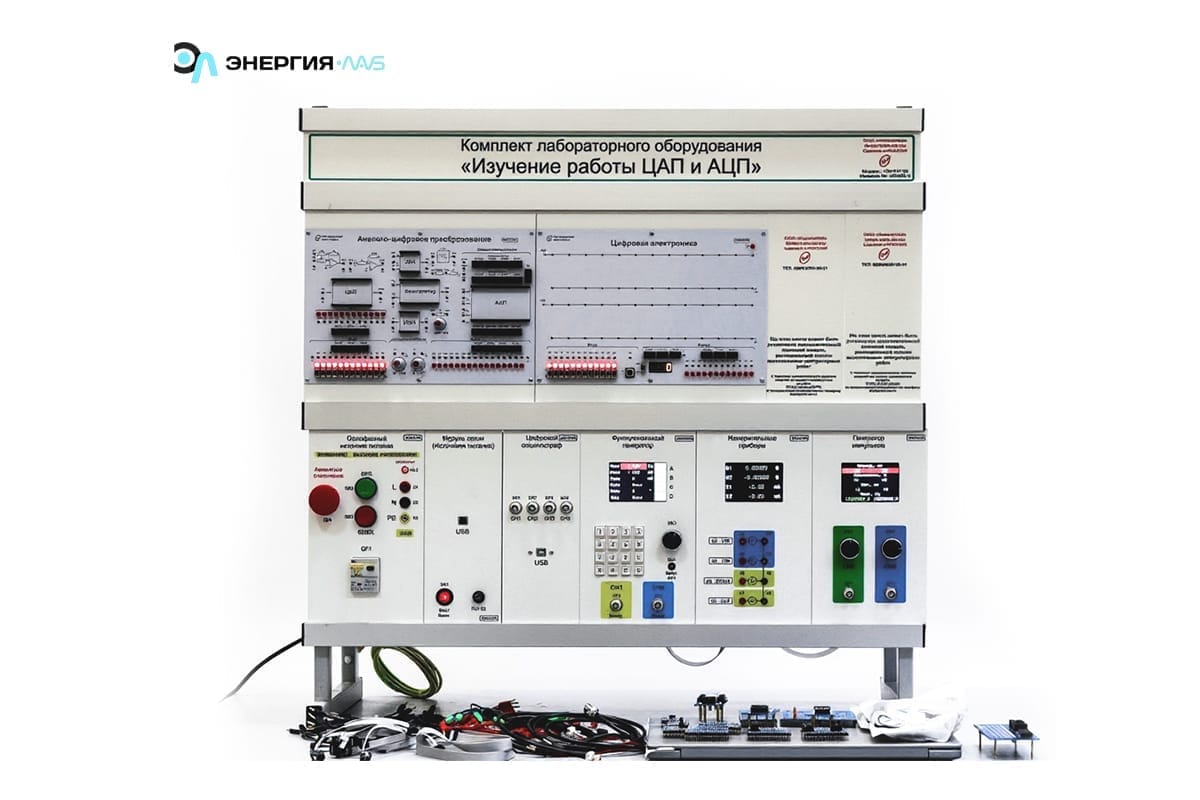

Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» предназначен для проведения лабораторно–практических занятий дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» для изучения методов и принципов работы большинства цифро-аналоговых (ЦАП) и аналого-цифровых (АЦП) устройствах.
Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.
Комплект модулей:
— Модуль «Однофазный источник питания».
— Модуль «Генератор импульсов».
— Модуль «Функциональный генератор».
— Модуль «Измерительные приборы».
— Модуль «Модуль связи (источник питания)».
— Модуль «Цифровая электроника».
— Модуль «Аналого-цифровое преобразование».
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- ЦАП.
- АЦП.
- ИОН.
- УВХ
- Компаратор.
- Изучение цифрового частотомера.
- Изучение цифрового фазометра.
- Изучение измерителя временных интервалов.
Коплектация
Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» в сборе –1 шт.
Цифровой осциллограф –1шт.
Ноутбук –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
