Описание
Лабораторная установка предназначена для проведения лабораторной работы для изучения устройства, способного реагировать на изменение углов ориентации тела, на котором оно установлено, относительно инерциальной системы отсчёта.

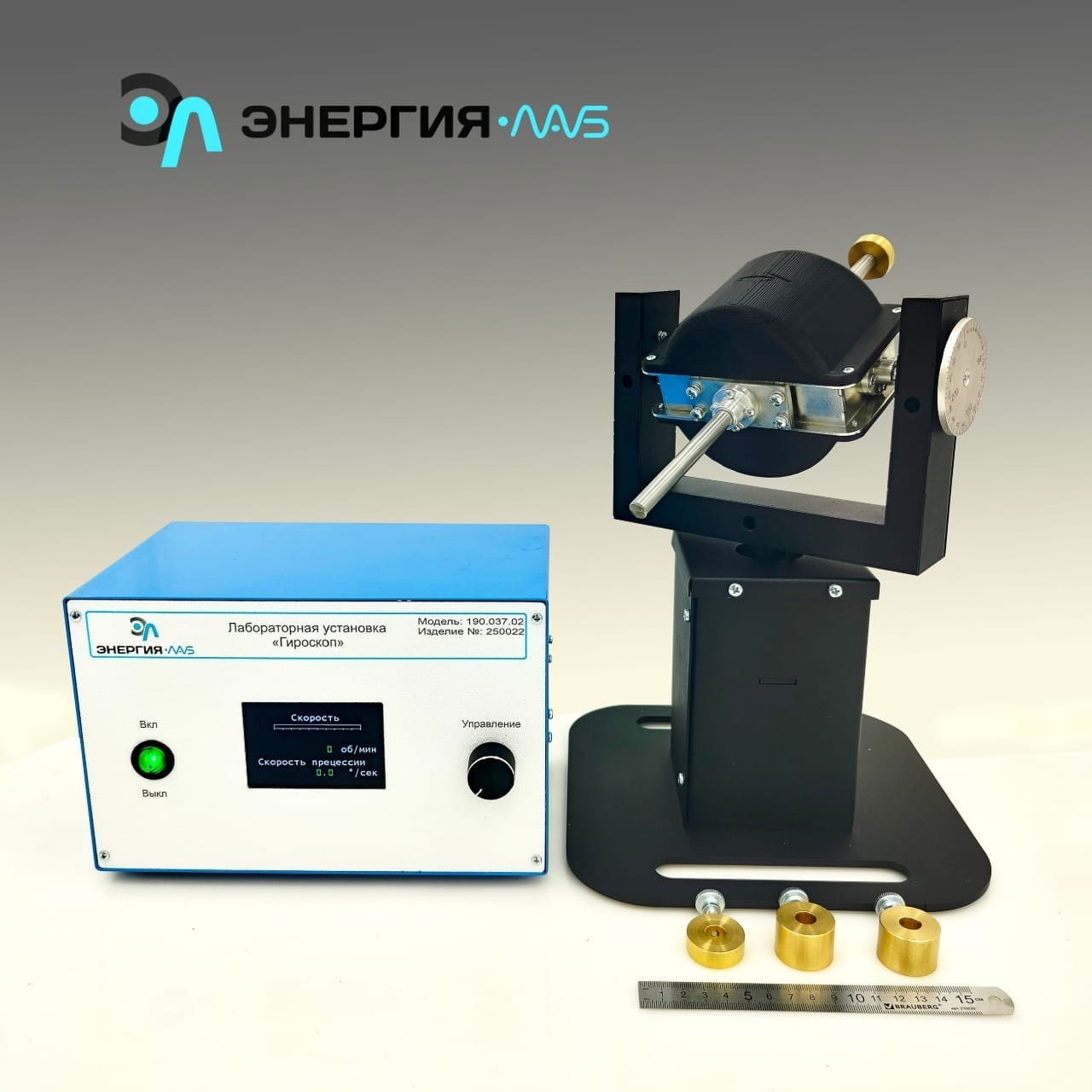

Лабораторная установка состоит из двух частей: механизма гироскопа и блока управления двигателем.
Механизм гироскопа представляет собой устройство с гидромотором, свободно вращающимся на двух осях, оснащенное датчиком углового положения на вертикальной оси.
Гироскопом служит массивный металлический диск, закрепленный на оси электродвигателя, приводящего гироскоп во вращение. К корпусу электродвигателя вдоль его оси присоединена металлическая планка, по которой может перемещаться противовес.
Передвигая противовес можно добиться равновесного горизонтального положения гироскопа вместе с двигателем.
Смещая противовес относительно найденного равновесного положения, можно создать момент силы тяжести, который и вызовет прецессию вращающегося гироскопа при условии его подвижности в горизонтальной плоскости. Для обеспечения такой подвижности рамка шарнира закреплена на платформе, которая может вращаться в горизонтальной плоскости, т.е. относительно вертикальной оси.
В комплекте поставляется набор грузов: 60г, 100г с установленными прижимными винтами. Фиксация грузов осуществляется путем докручивания прижимных винтов в упор вала.

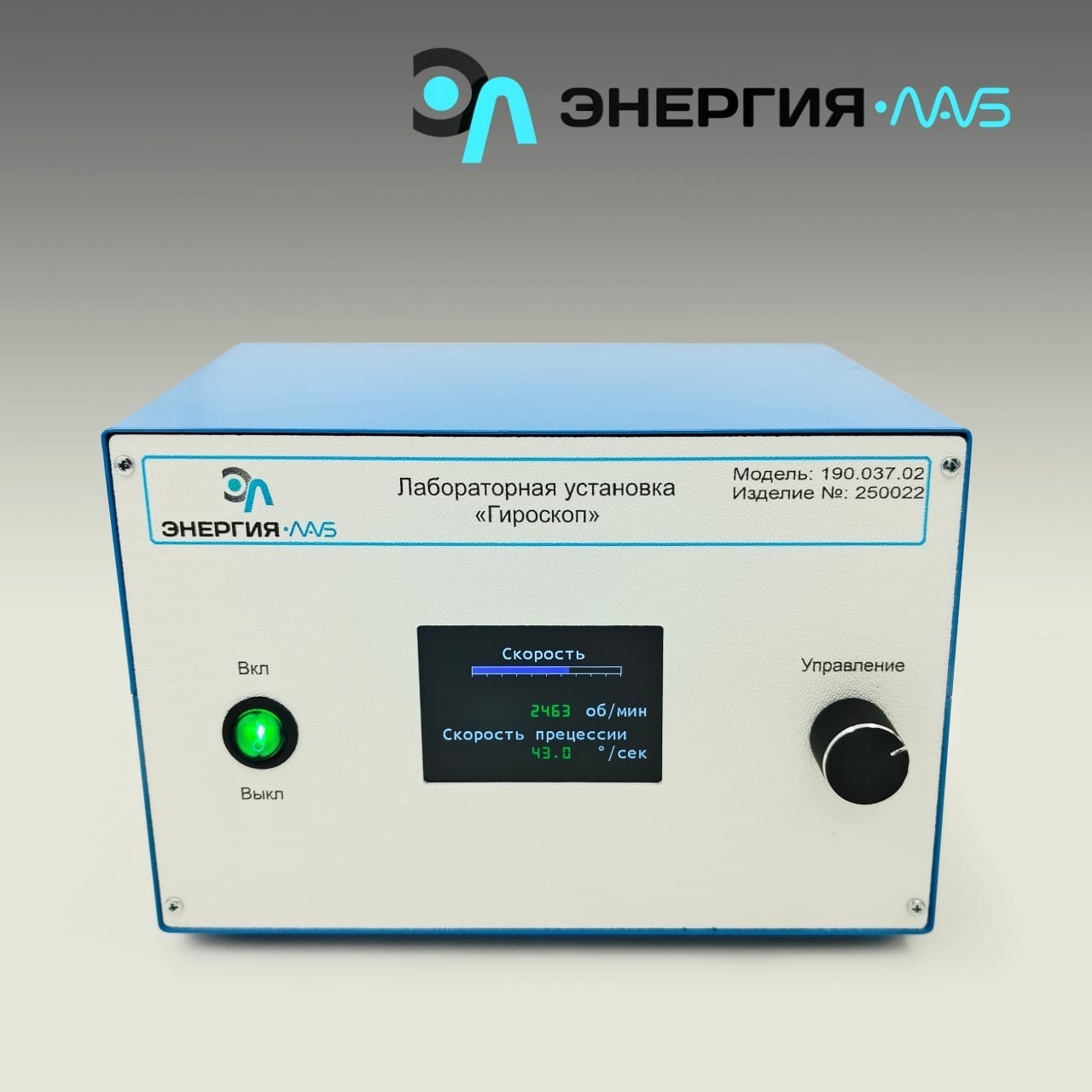

Блок управления двигателем предназначен для управления частотой вращения маховика и отображения скорости прецессии.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Наблюдение прецессии гироскопа.
- Определение скорости прецессии гироскопа.
Коплектация
Лабораторная установка «Гироскоп» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
