Описание
Эффект Зеебека (термоэлектрический эффект) —явление возникновения электродвижущей силы (термоЭДС) в замкнутой цепи из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах. Описание:
• Цепь, состоящая только из двух различных проводников, называется термоэлементом или термопарой.
• Если цепь замкнута, в ней течёт электрический ток (термоток). Изменение знака у разности температур спаев сопровождается изменением направления термотока. Величина возникающей термоЭДС в первом приближении зависит только от материала проводников и температур холодного и горячего контактов. В небольшом интервале температур термоЭДС можно считать пропорциональной разности температур.
История: эффект был открыт в 1821 году немецким физиком Т. И. Зеебеком.

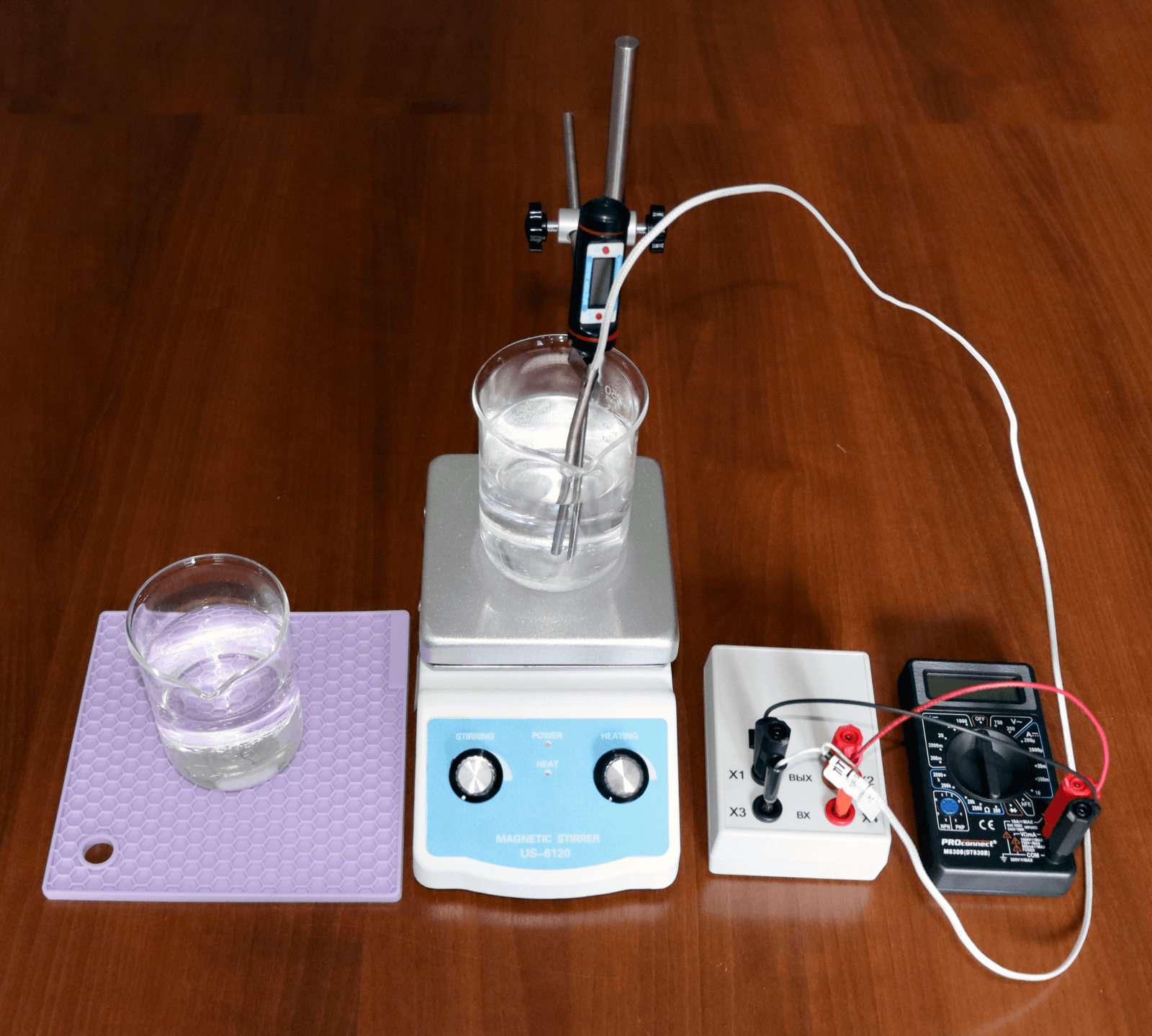

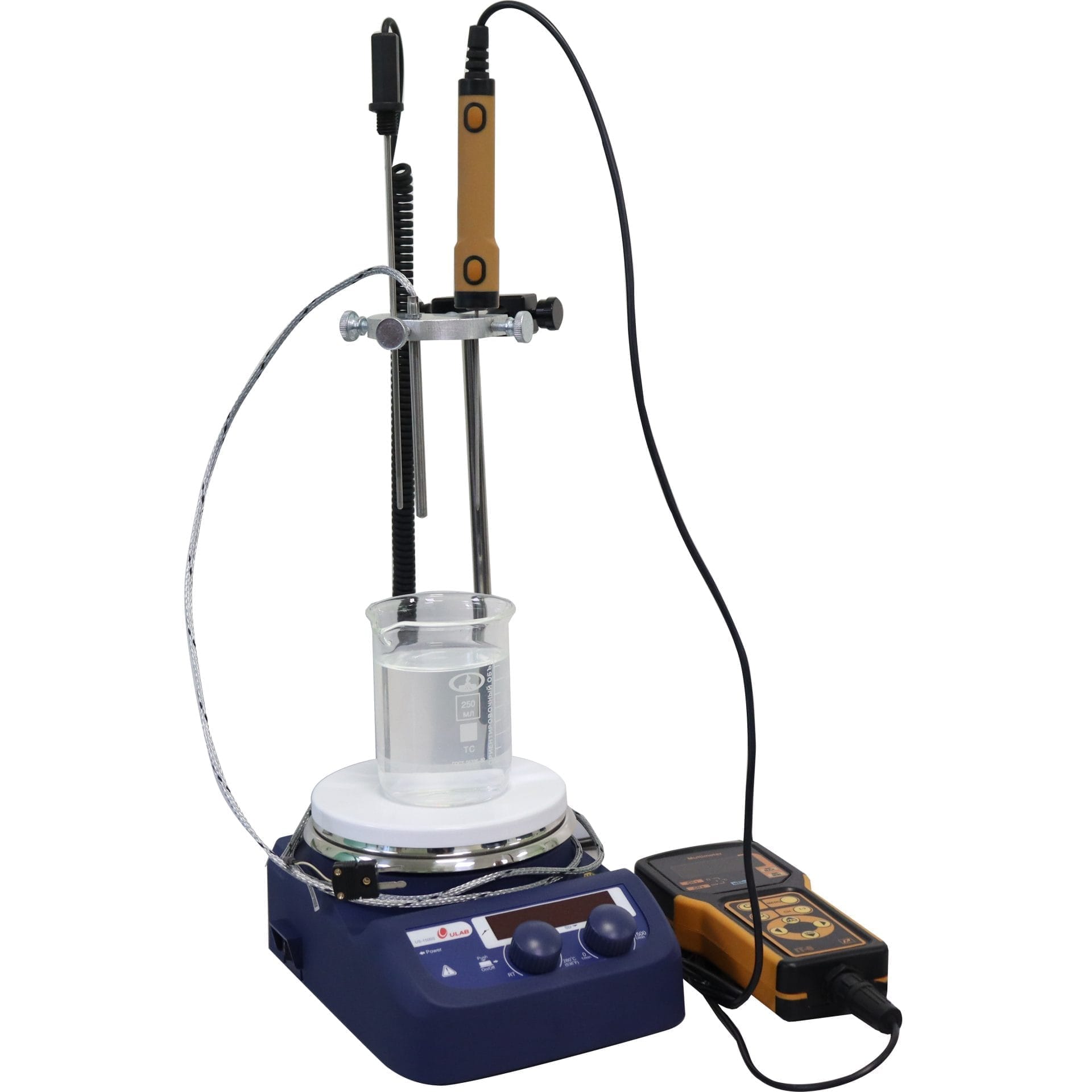

Учебный комплекс предназначен для изучения принципа действия термопары, проведения работ по её градуировке, а также для изучения физических эффектов, лежащих в основе данного метода измерения температуры. Стенд «Эффект Зеебека» предназначен для исследования явления термической электродвижущей силы.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение эффекта Зеебека.
Коплектация

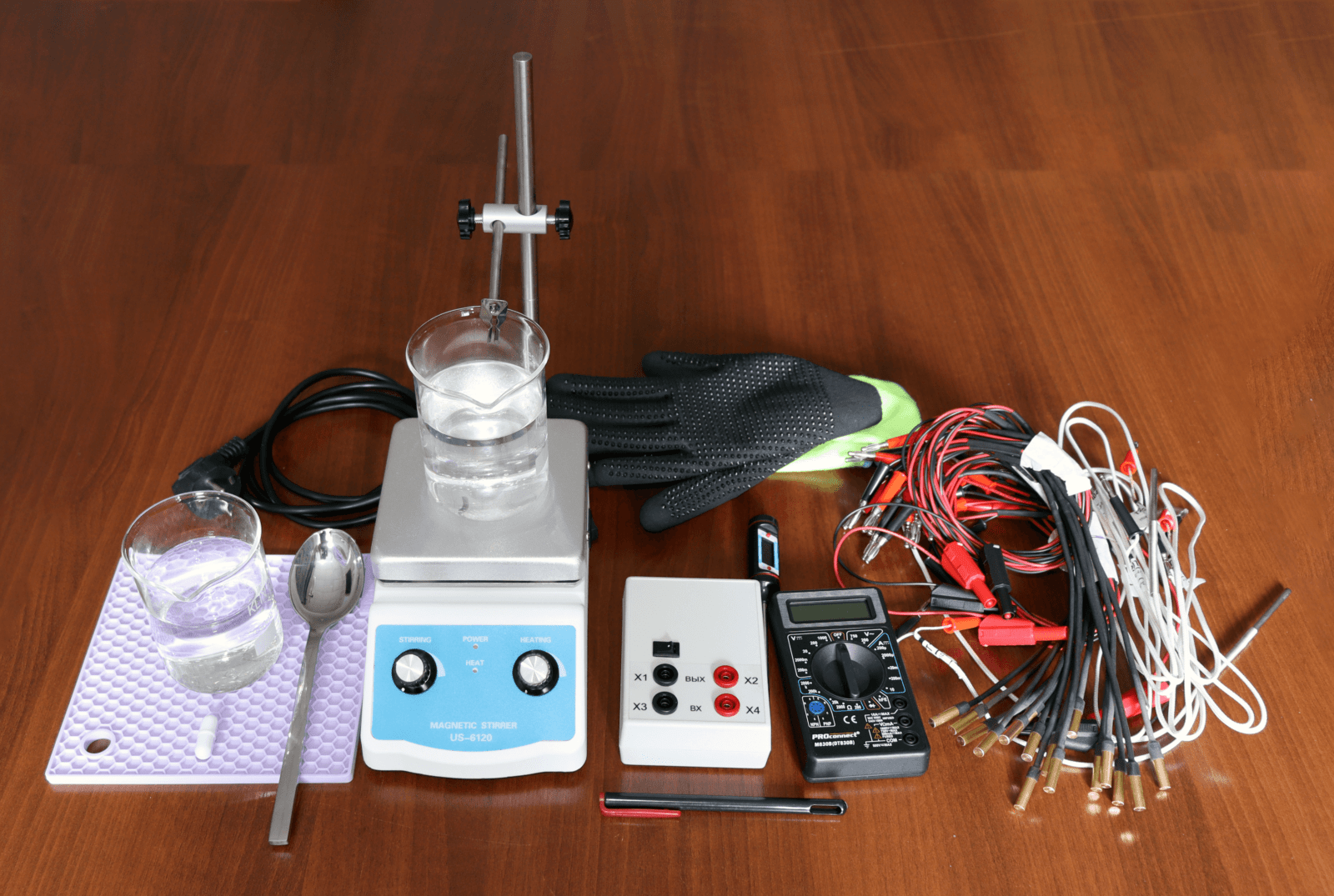

Комплект оборудования ЭЛБ-190.106.01:
Мультиметр IT-8-RUT — 1 шт.
Штатив с кронштейном для установки термопар магнитная мешалка — 1 шт.
Нагреватель — 1 шт.
Стакан — 2 шт.
Ложка для смешивания — 1 шт.
Набор образцов — 1 комплект.
Термический коврик — 1 шт.
Перчатки — 1 комплект.
Комплект соединительных проводов и сетевых шнуров.
