Описание
Учебный комплект предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

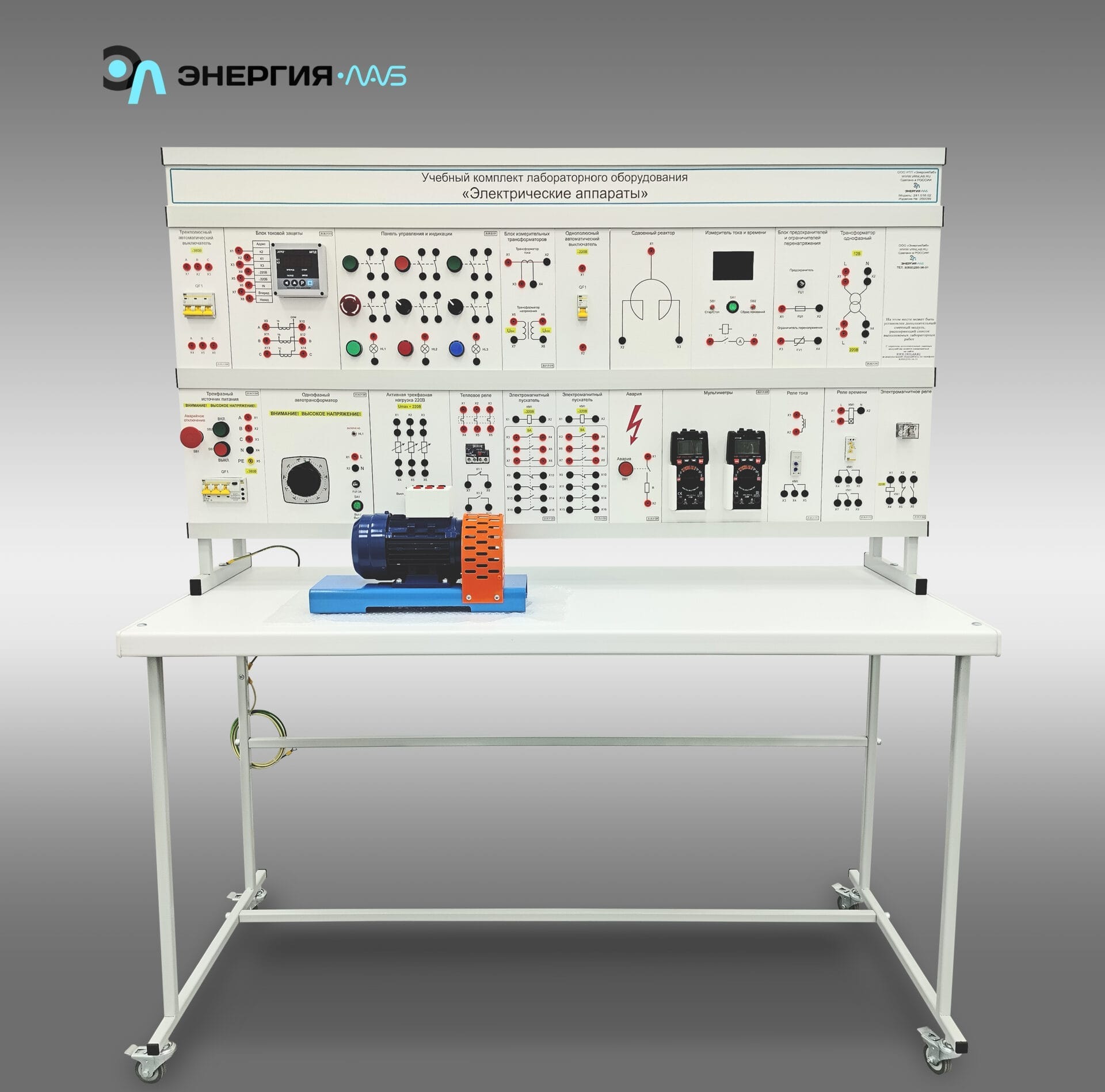

Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.

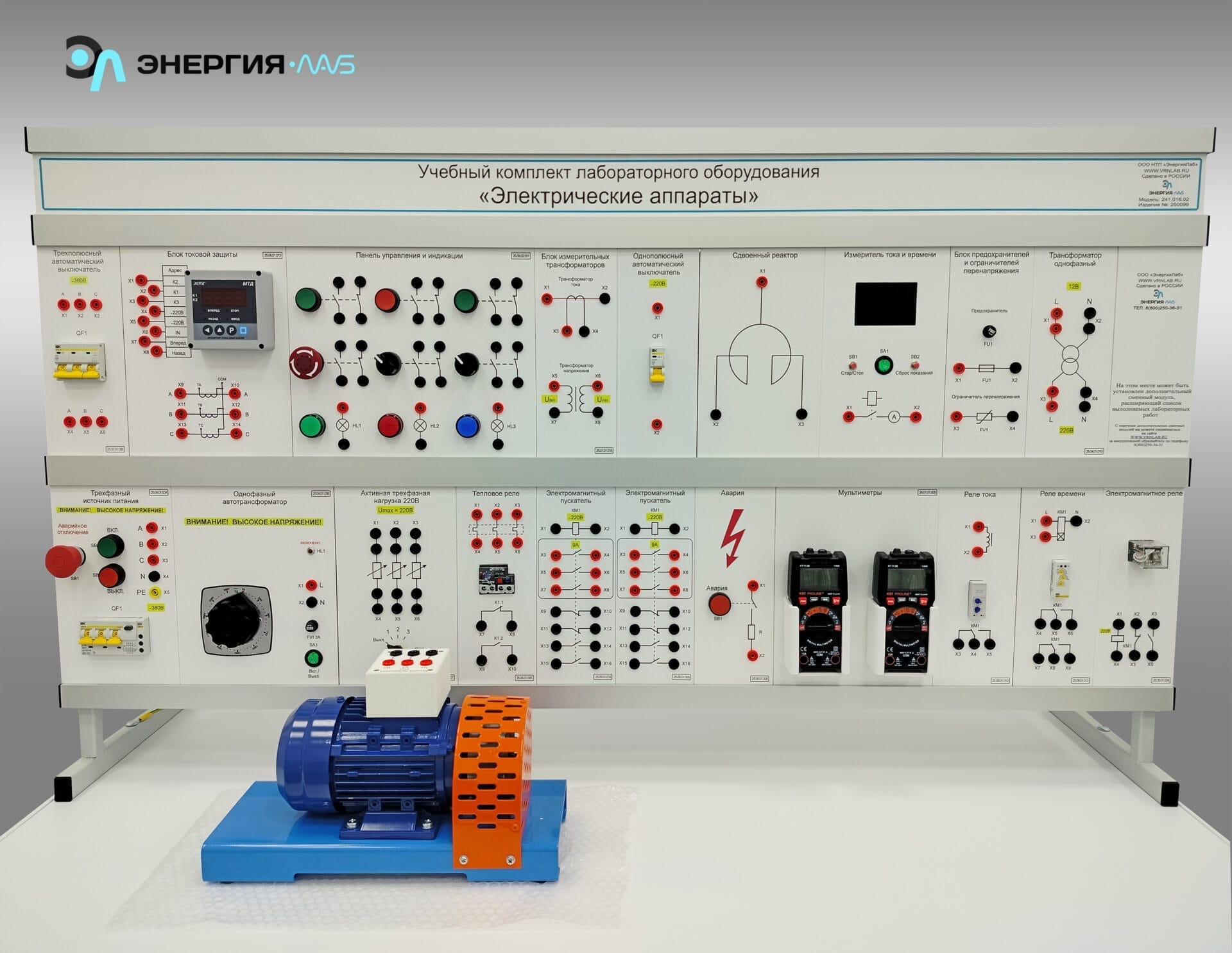

Комплект модулей:
• Модуль «Трехфазный источник питания» –1 шт.
• Модуль «Однофазный автотрансформатор» –1 шт.
• Модуль «Электромагнитный пускатель» –2 шт.
• Модуль «Тепловое реле» –1 шт.
• Модуль «Трехполюсный автоматический выключатель» –1 шт.
• Модуль «Авария» — 1 шт.
• Модуль «Блок токовой защиты» — 1 шт.
• Модуль «Панель управления и индикации» — 1 шт.
• Модуль «Однополюсный автоматический выключатель» –1 шт.
• Модуль «Активная трехфазная нагрузка 220В» — 1шт.
• Модуль «Реле времени» –1 шт.
• Модуль «Реле времени» –1 шт.
• Модуль «Электромагнитное реле»» –1 шт.
• Модуль «Блок предохранителей и ограничителей перенапряжений» –1 шт.
• Модуль «Блок измерительных трансформаторов» — 1 шт.
• Модуль «Мультиметры» — 1 шт.
• Модуль «Измеритель тока и времени» — 1шт.
• Модуль «Сдвоенный реактор» — 1 шт.
Асинхронный двигатель –1 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Учебный комплект предназначен для проведения лабораторно-практических занятий по изучению параметров и режимов работы электрических машин, электрических аппаратов и электронных преобразователей.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Аппараты управления.
- 1. Определение коэффициента возврата электромагнитного контактора.
- 2. Снятие времятоковой характеристики электротеплового реле.
- 3. Определение коэффициента возврата электромагнитного реле переменного тока.
- 4. Определение коэффициента возврата электромагнитного промежуточного реле переменного напряжения.
- 5. Снятие зависимости выдержки времени от уставки реле времени.
- 6. Работа магнитного пускателя в нереверсивной схеме управления асинхронным двигателем.
- 7. Работа магнитного пускателя в реверсивной схеме управления асинхронным двигателем.
- 8. Программирование и работа микропроцессорного блока управления и токовой защиты асинхронного двигателя.
- Аппараты распределительных устройств.
- 1. Снятие времятоковой характеристики предохранителя.
- 2. Снятие времятоковой характеристики автоматического выключателя.
- 3. Снятие вольтамперной характеристики ограничителя перенапряжений.
- 4. Определение индуктивностей сдвоенного реактора.
- 5. Определение погрешности трансформатора тока.
- 6. Определение погрешности трансформатора напряжения.
Коплектация
Учебный комплект лабораторного оборудования «Электрические аппараты»- 1к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
