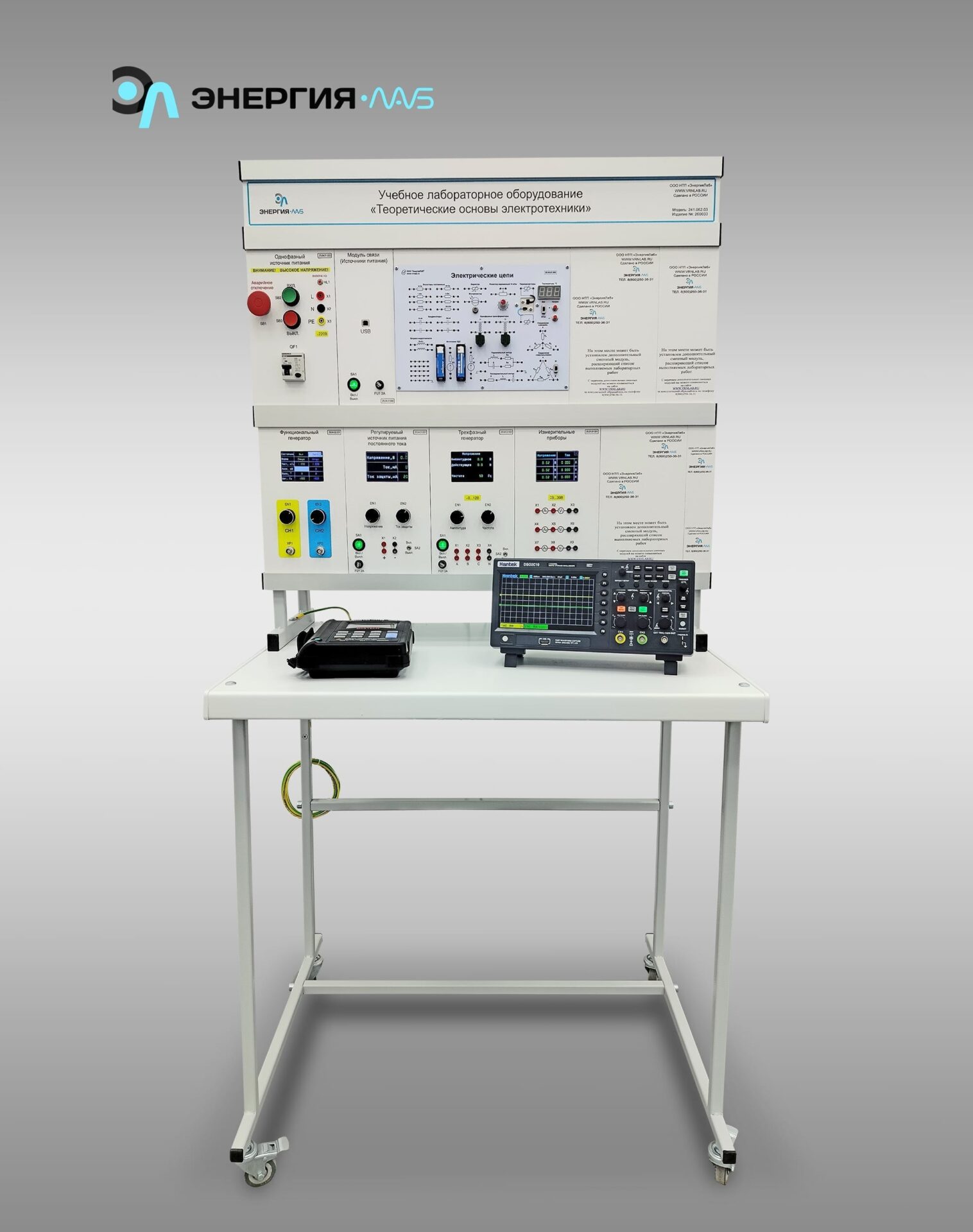

Комплект лабораторного оборудования «Теоретические основы электротехники»

Описание

Учебное лабораторное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий ву чреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Вместе с стендом поставляется программный комплекс ELAB, который предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

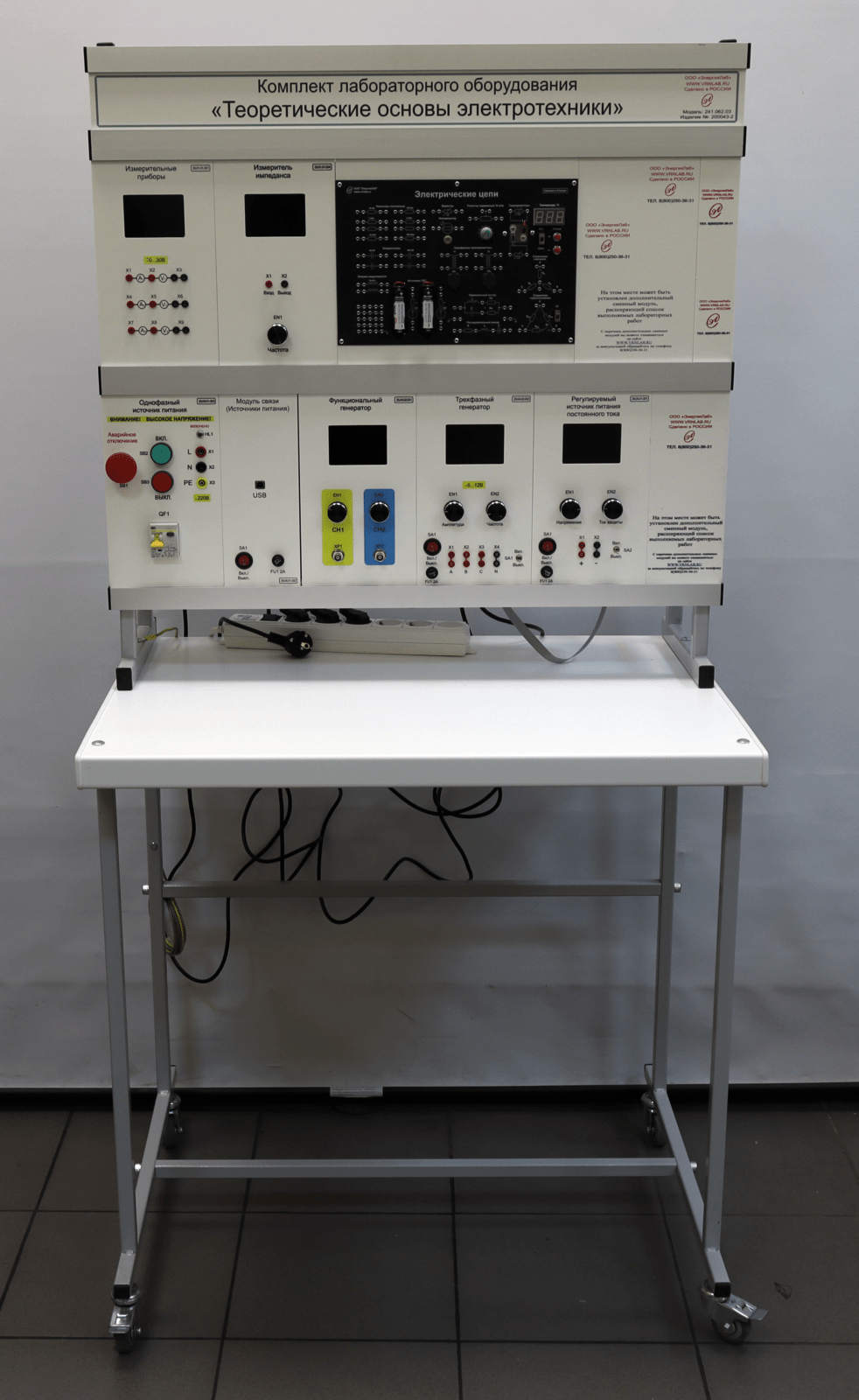

Стенд комплектуется лабораторными столами, в которые устанавливаются модули. В комплекте со стендом поставляется цифровой осциллограф, нагреватель и измеритель импеданса. Для реализации схем электрических соединений в комплекте поставляются минимодули «Электрические цепи».

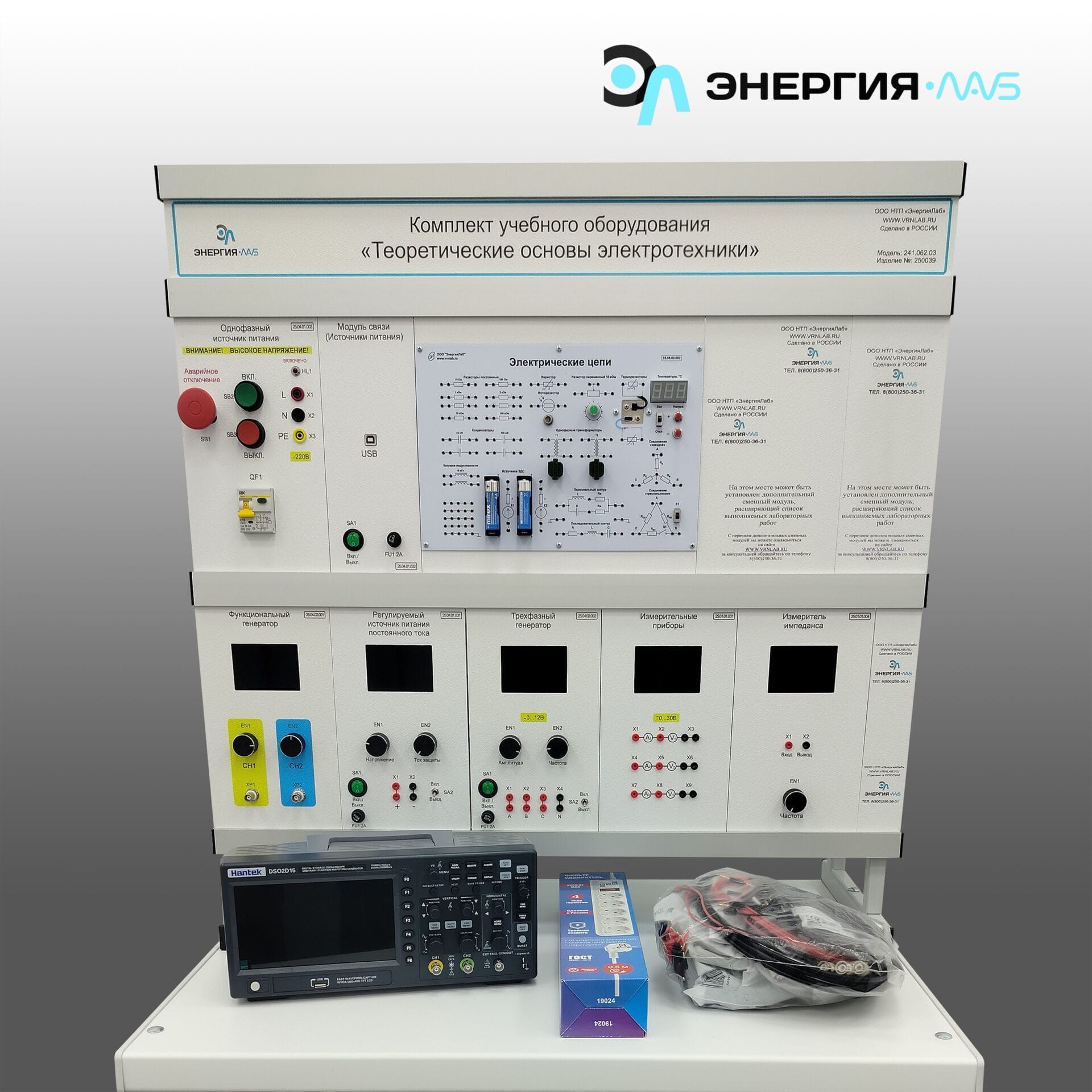

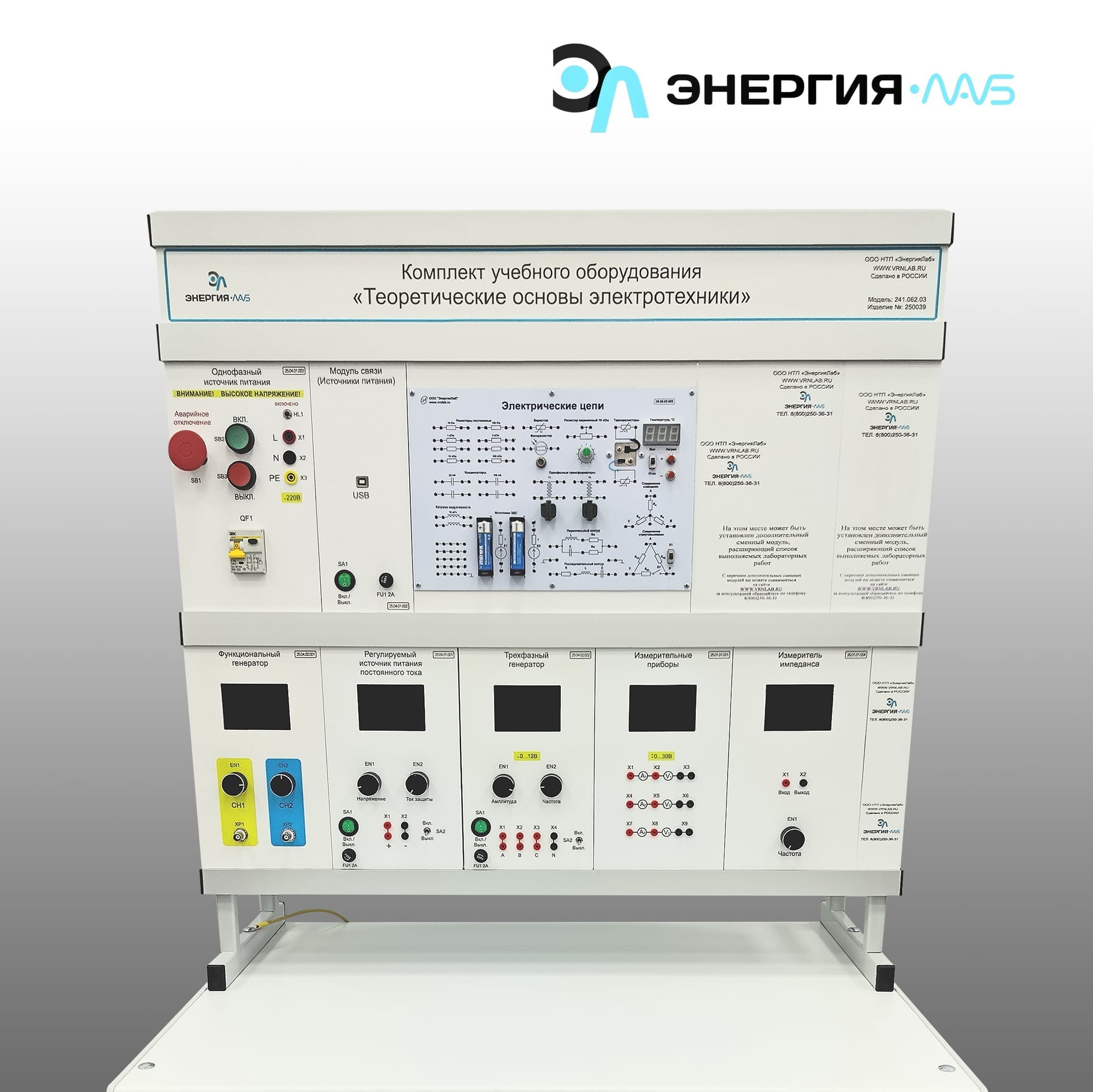

Комплект модулей:
Модуль «Однофазный источник питания» –1 шт.
Модуль «Функциональный генератор» –1 шт.
Модуль «Трехфазный генератор» –1 шт.
Модуль «Регулируемый источник питания» — 1 шт.
Модуль «Измерительные приборы» — 1 шт.

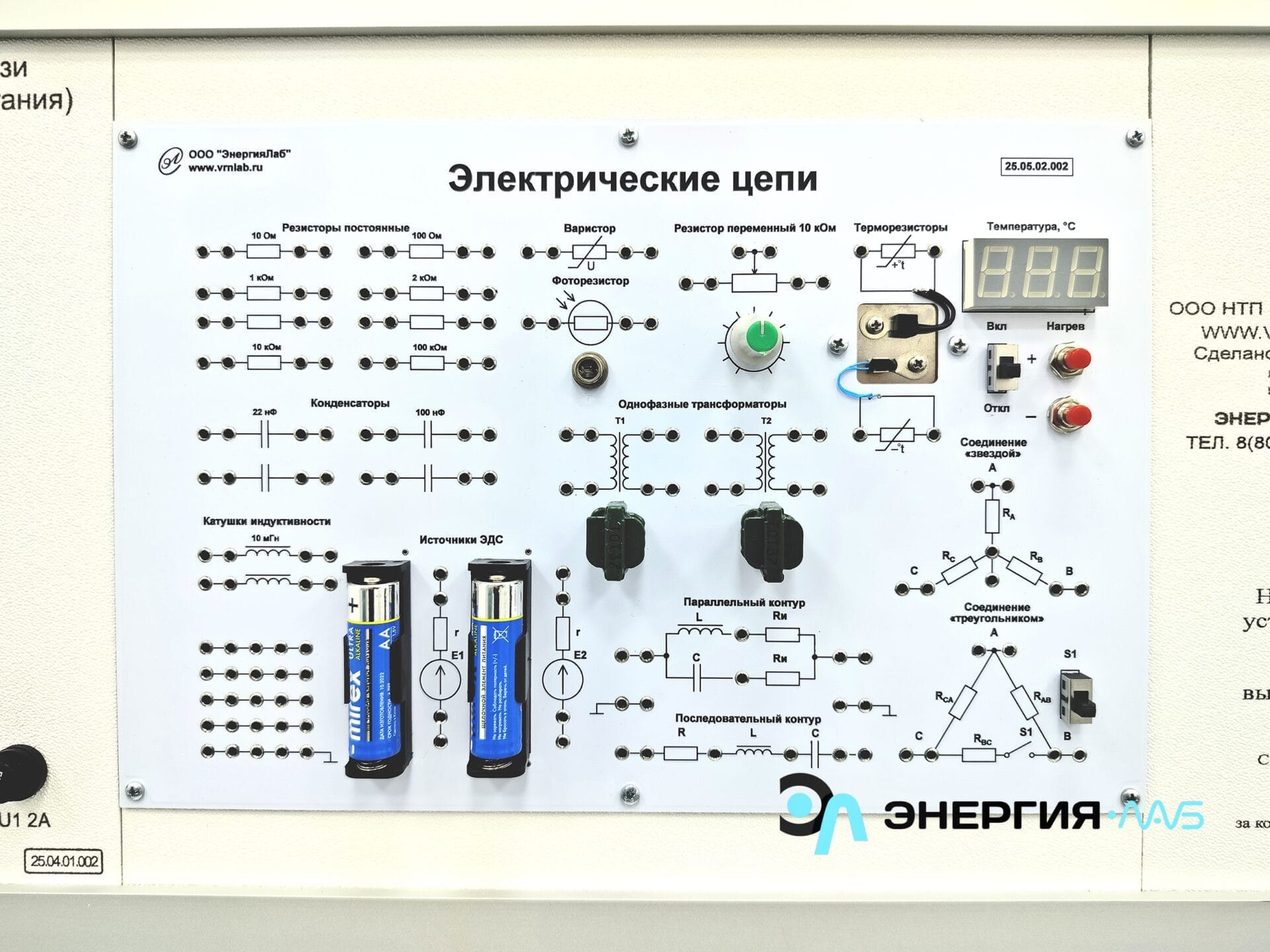

Модуль «Электрические цепи» — 1 шт.
Модуль «Модуль связи (источник питания)» — 1 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторный комплекс предназначен для изучения электрических цепей переменного и постоянного токов, переходных процессов в них, трансформаторов, исследование колебательных контуров.

Характеристики

• Потребляемая мощность, В·А: 300
• Электропитание:
  • напряжение, В: 220
  • частота, Гц: 50
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур, ˚С: +10…+35
• Влажность, %: до 80
• Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

1. Электрические цепи постоянного тока
2. 1. Параметры электрической цепи постоянных напряжения и тока
3. 2. Закон Ома.
4. 3. Исследование цепей с резисторами.
5. 3.1. Линейные резисторы.
6. 3.2. Терморезисторы с отрицательным температурным коэффициентом.
7. 3.3. Терморезисторы с положительным температурным коэффициентом.
8. 3.4. Варисторы.
9. 3.5. Фоторезисторы.
10. 3.6. Последовательное соединение резисторов.
11. 3.7. Параллельное соединение резисторов.
12. 3.8. Последовательно-параллельное соединение резисторов.
13. 3.9. Резистивный делитель напряжения.
14. 4. Эквивалентный источник напряжения (ЭДС).
15. 5. Последовательное соединение источников напряжения (ЭДС).
16. 6. Параллельное соединение источников напряжения (ЭДС).
17. 7. Электрическая мощность и работа.
18. 8. Коэффициент полезного действия электрической цепи.
19. 9. Согласование источника и нагрузки по напряжению, току и мощности.
20. 10. Процессы при заряде и разряде конденсатора.
21. 11. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
22. Электрические цепи однофазного переменного тока
23. 1. Параметры синусоидальных напряжения и тока.
24. 2. Активная мощность цепи синусоидального тока.
25. 3. Цепи синусоидального тока с конденсаторами.
26. 3.1. Напряжение и ток конденсатора.
27. 3.2. Реактивное сопротивление конденсатора.
28. 3.3. Последовательное соединение конденсаторов.
29. 3.4. Параллельное соединение конденсаторов.
30. 3.5. Реактивная мощность конденсатора.
31. 4. Цепи синусоидального тока с катушками индуктивности.
32. 4.1. Напряжение и ток катушки индуктивности.
33. 4.2. Реактивное сопротивление катушки индуктивности.
34. 4.3. Последовательное соединение катушек индуктивности.
35. 4.4. Параллельное соединение катушек индуктивности.
36. 4.5. Реактивная мощность катушки индуктивности.
37. 5. Цепи синусоидального тока с резисторами, конденсаторами и катушкамииндуктивности.
38. 5.1. Последовательное соединение резистора и конденсатора.
39. 5.2. Параллельное соединение резистора и конденсатора.
40. 5.3. Последовательное соединение резистора и катушки индуктивности.
41. 5.4. Параллельное соединение резистора и катушки индуктивности.
42. 5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
43. 5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
44. 5.7. Частотные характеристики последовательного резонансного контура.
45. 5.8. Частотные характеристики параллельного резонансного контура.
46. 5.9. Мощности в цепи синусоидального тока.
47. 6. Трансформаторы.
48. 6.1. Коэффициент трансформации.
49. 6.2. Преобразование сопротивлений с помощью трансформатора.
50. Электрические цепи трехфазного переменного тока
51. 1. Напряжения и токи в трехфазной цепи.
52. 2. Трехфазная нагрузка, соединенная по схеме «звезда».
53. 3. Трехфазная нагрузка, соединенная по схеме «треугольник».
54. 4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
55. 5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
56. Переходные процессы в линейных электрических цепях
57. 1. Переходные процессы в цепи с конденсатором и резисторами.
58. 2. Переходные процессы в цепи с катушкой индуктивности.
59. 3. Переходные процессы в колебательном контуре.

Коплектация

Учебное лабораторное оборудование «Теоретические основы электротехники»–1 к-т.
Цифровой осциллограф–1 шт.
RLC измеритель –1 шт.
USB накопитель с учебным видеороликом,методическими материалами и программным обеспечением–1шт
Паспорт изделия — 1шт.
Гарантийный талон — 1шт.
