Описание

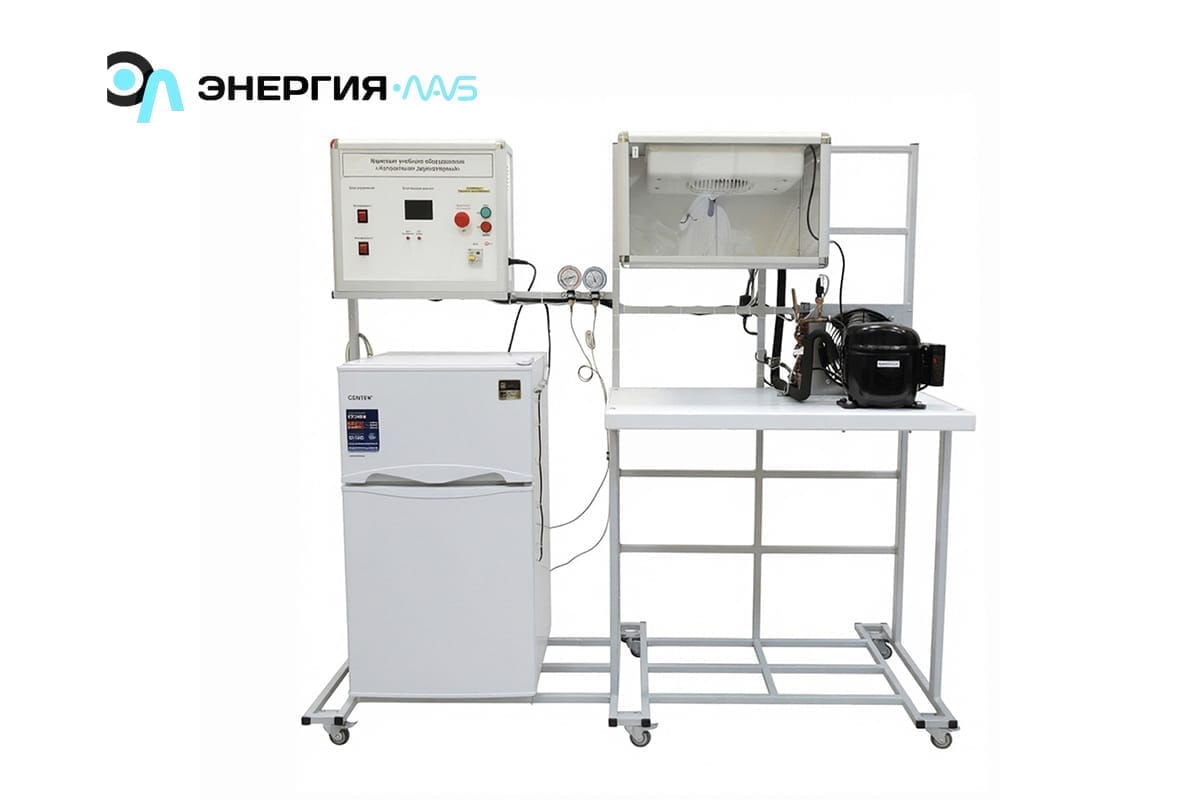

Комплект учебного оборудования предназначен для демонстрации работы бытового двухкамерного компрессионного холодильника, изучения технологических операций, используемых при эксплуатации и ремонте холодильников, а также для построения циклов и внешних характеристик, расчета параметров холодильных машин, динамических характеристик теплообменных аппаратов.
На пространственной рама из металлического профиля размещено:
— шкаф холодильный с испарителем, разделенный на 2 камеры;
— смотровое стекло для визуального контроля за физической фазой холодильного агента;
— термоманометры;
— датчики температуры;
— датчики влажности ;
— конденсатор;
— фильтр-осушитель;
— испаритель;
— компрессор;
— блок управления.
Комплект учебного оборудования предназначен для демонстрации работы бытового двухкамерного компрессионного холодильника, изучения технологических операций, используемых при эксплуатации и ремонте холодильников.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Построение цикла и расчет режимных параметров холодильной машины.
- Построение внешних характеристик холодильной установки.
- Исследование динамических характеристик теплообменных аппаратов холодильной установки.
- Определение и расчет холодопроизводительности компрессора, конденсатора и испарителя и энергетических показателей холодильной машины.
- Определение основных характеристик компрессорного агрегата бытового холодильника.
- Анализ режимов работы холодильной установки.
Коплектация
Комплект учебного оборудования «Холодильник двухкамерный» в сборе –1 шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
