Описание

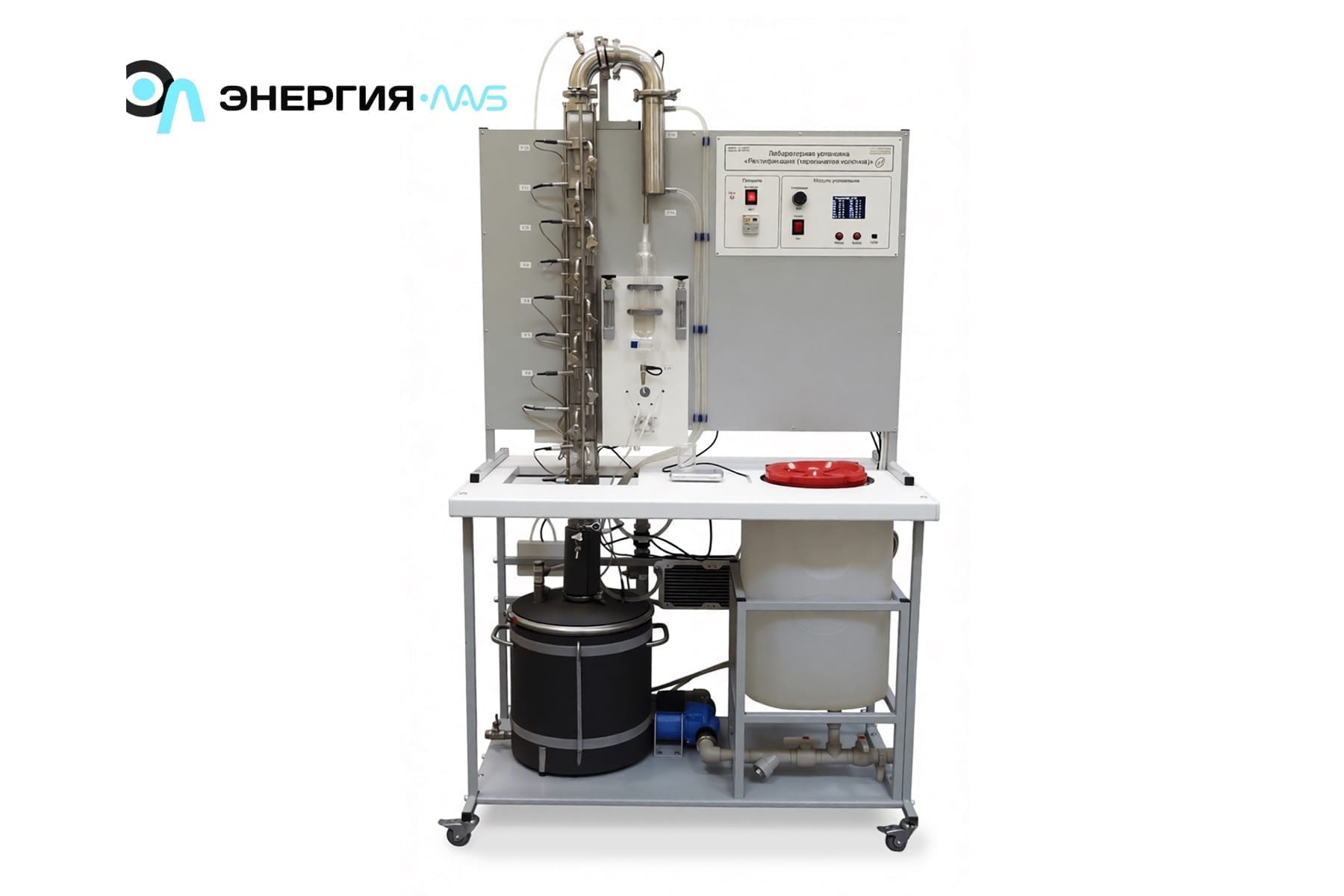

Лабораторная установка предназначена для изучения разделения жидких смесей на компоненты, отличающиеся по температуре кипения, путем многократных испарений жидкости и конденсации паров.
Куб емкостью 27 л — для исходной смеси, в который встроен электрический нагревательный элемент (ТЭН). Изменяя напряжение, подаваемое на ТЕНы, можно управлять их мощностью и тем самым регулировать поток пара на колонне. В куб встроены датчики температуры и давления.
Ректификационная колонна с 8 клапанными тарелками. Секции колонны выполнены из стекла. Это позволяет наблюдать за движением потоков и работой клапанов. На каждой секции установлены датчик температуры, а также сливной кран. С помощью трубы пары с верха колонны подаются в конденсатор. В нем поступивший с верха колонны пар превращается в жидкость. Выделяющаяся при этом теплота снимается водой, поступающей из технологического бака. Вода циркулирует в системе при помощи циркуляционного насоса и охлаждается радиатором. В системе установлены датчики расхода и температуры, расположенные на входе и выходе конденсатора.
Из конденсатора дистиллят поступает в емкость для сбора верхнего продукта, откуда откачивается с помощью перистальтического насоса. Одна часть дистиллята (флегма) возвращается в верхнюю часть колонны, другая часть в виде чистого продукта сливается в куб. Расход дистиллята устанавливается при помощи ротаметров.
В емкости имеется отверстие, которое связывает его с атмосферой. Во время работы установки, необходимо следить за уровнем жидкости в емкости, не допуская его переполнения.
В системе стенда предусмотрено автоматическое определение концентрации полученного спирта.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Практическое изучение работы ректификационной колонны тарельчатого типа с демонстрацией всего процесса благодаря стеклянной конструкции.
- Определение флегмового числа.
- Определение теплового баланса дефлегматора.
- Определение КПД ректификационной колонны.
- Изучение процесса ректификации многокомпонентной смеси в тарельчатой колонне.
Коплектация
Лабораторная установка «Ректификация» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
