Описание
Комплект лабораторного оборудования «Изучение работы АЦП и ЦАП» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Изучение принципов построения схемы и основы работы АЦП и ЦАП.
Учебный стенд предназначен для изучение принципов построения схемы и основы работы АЦП и ЦАП.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Исследование амплитудной характеристики (линейные и нелинейные).
- Влияние разрядности (ошибки в разрядах)
- Исследование принципов дискретизации (теорема Котельникова)
- Исследование спектрального состава установленного сигнала.
- Расчет коэффициента нелинейных искажений.
- Исследование ФНЧ с разной частотой среза.
- Моделирование штатных неисправностей с помощью программного обеспечения.

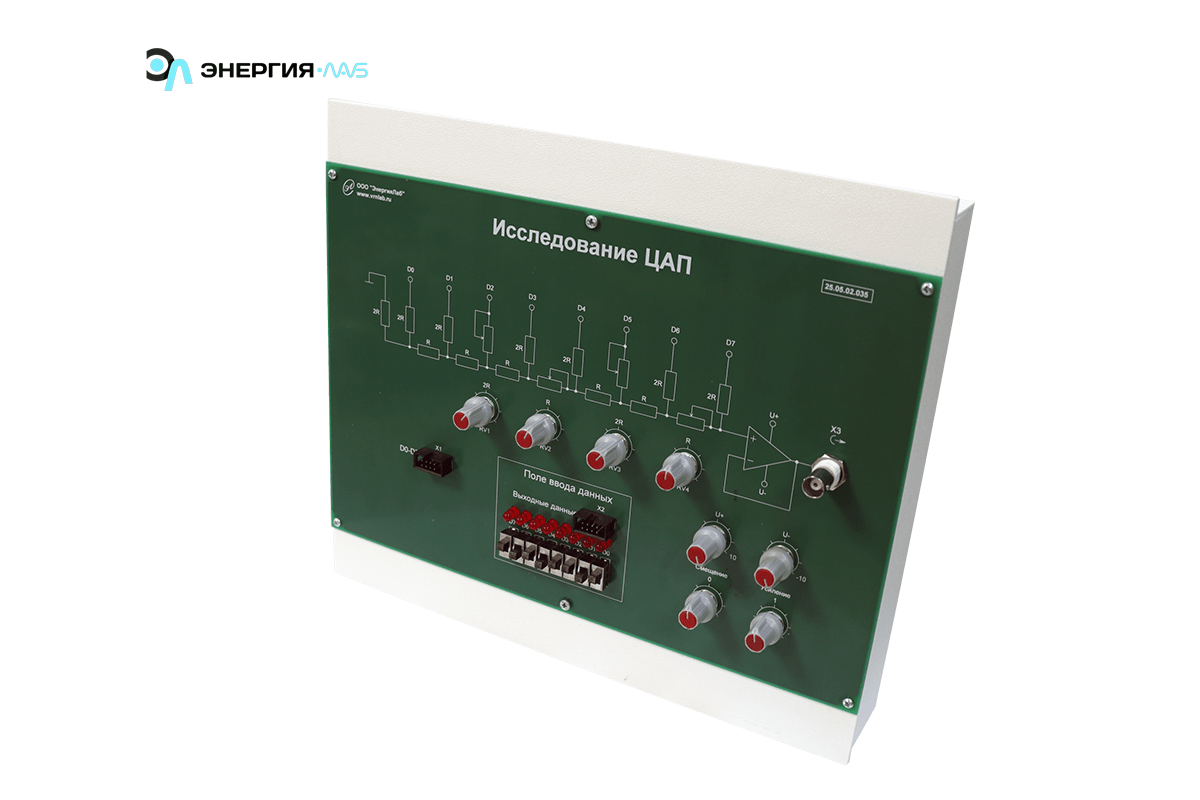

- Исследование ЦАПR–2R типа.
- Исследование зависимости нелинейных искажений восстановленного сигнала в зависимости от разрядности АЦП.
- Исследование влияния искажений выходного сигнала в зависимости от вида типовых ошибок преобразования.

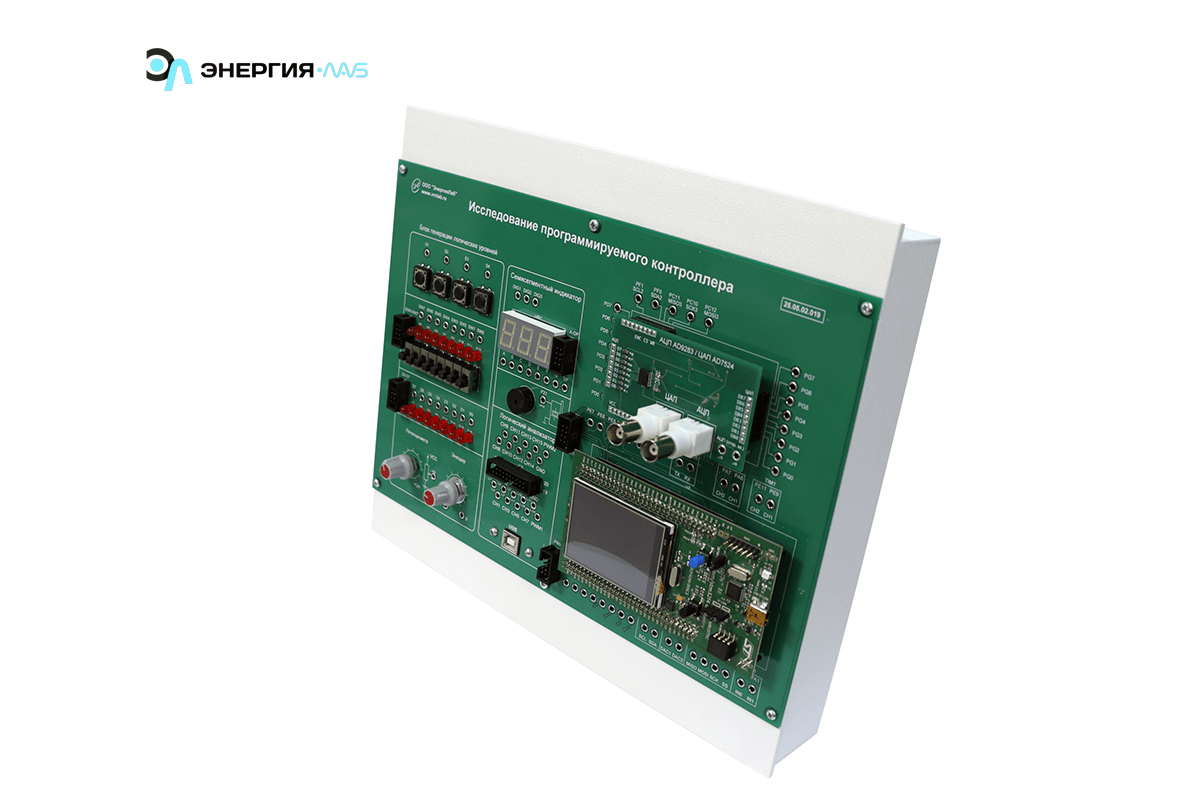

- Изучение принципов построения схемы и основы работы АЦП и ЦАП на базе микропроцессоров.
Коплектация

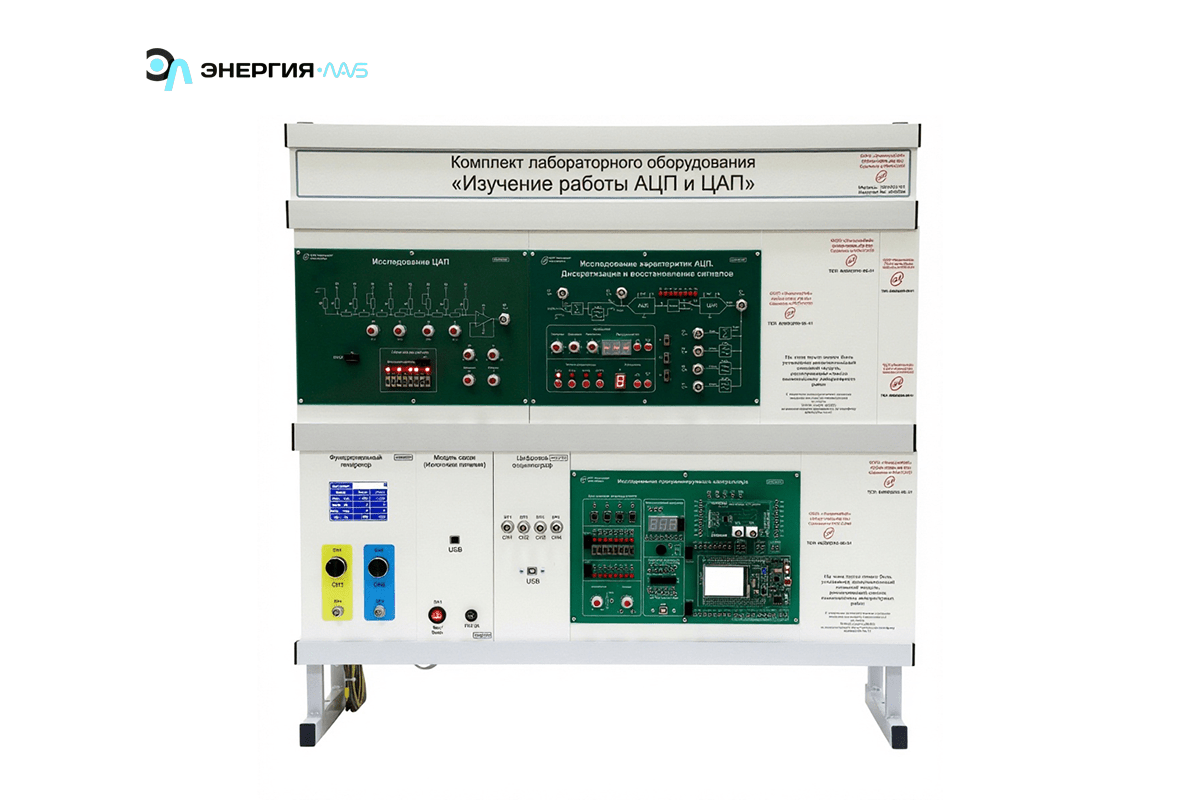

1. Комплект лабораторного оборудования «Изучение работы АЦП и ЦАП»1 к-т.
2. Ноутбук–1 шт.
3. Техническая документация на электронном носителе (методические материалы,комплектпрограммного обеспечения, руководство по эксплуатации, учебный видеоролик) –1шт;
4. Гарантийный талон — 1шт;
5. Паспорт–1шт;
