Описание
Лабораторная установка предназначена для испытания теплообменников в режимах прямотока и противотока, определения коэффициентов теплоотдачи и теплопередачи теплообменника, КПД.

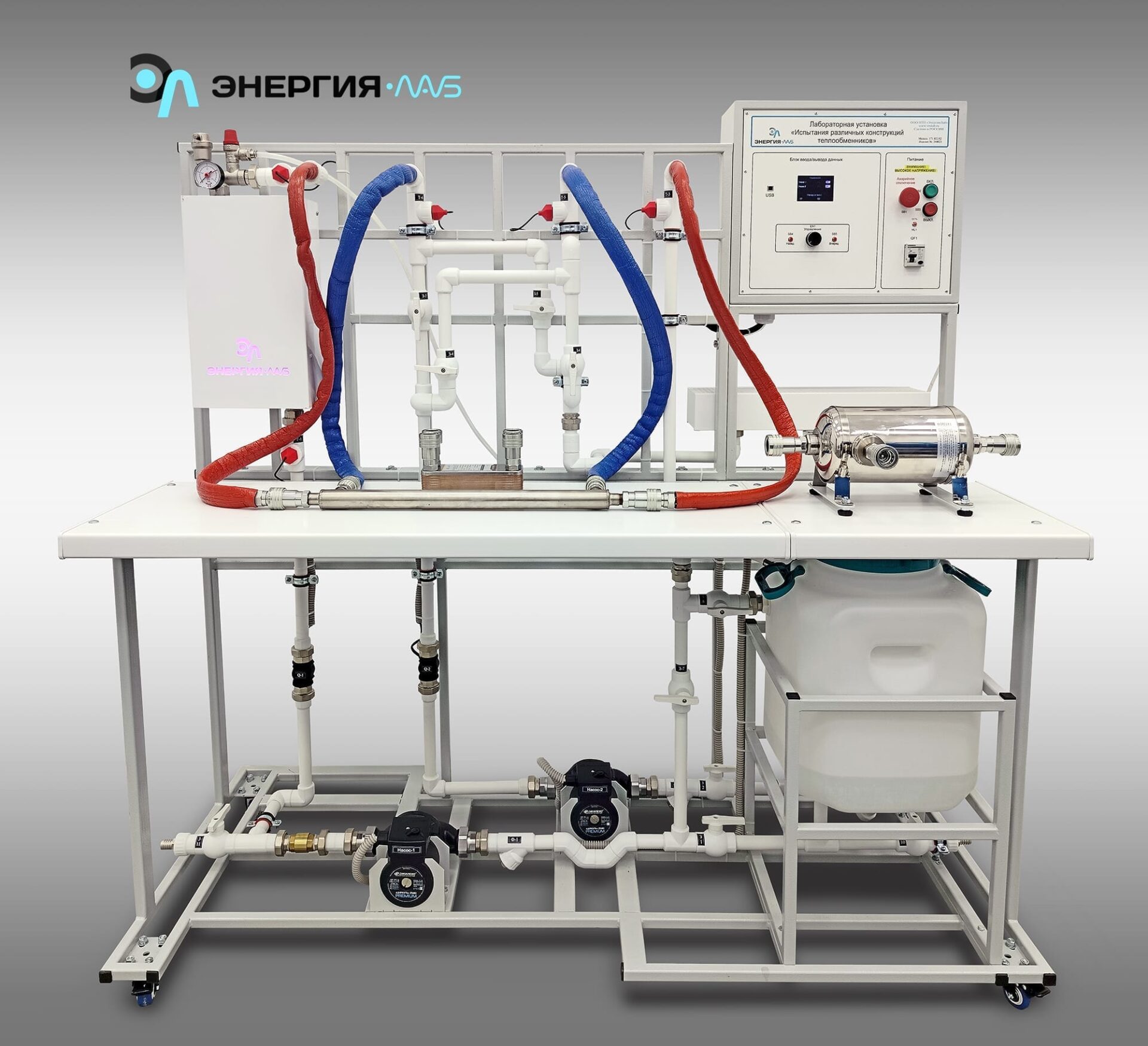

Лабораторная установка выполнена в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.

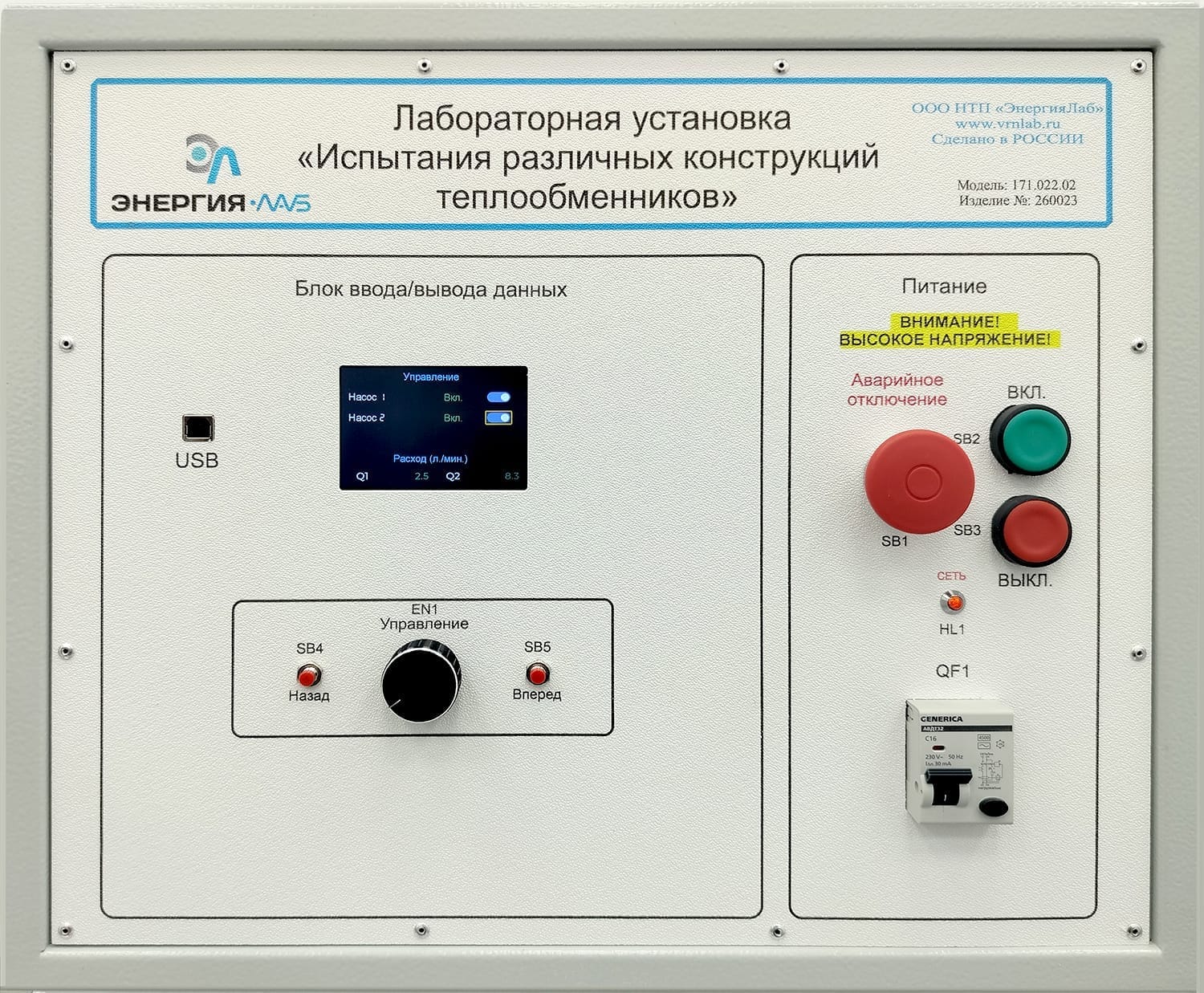

На раме смонтирована гидравлическая система и блок управления стендом.
Для проведения лабораторных работ в состав стенда входят три модуля: пластинчатый теплообменник, теплообменник типа труба в трубе и кожухотрубный теплообменник.
Система трубопроводов и кранов, позволяет устанавливать в теплообменниках два режима течения — прямоток и противоток.
Датчики, установленные на стенде, подключаются к измерительной системе.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Проведение испытаний теплообменников в режимах прямотока и противотока.
- Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах.
- Измерение расхода теплоносителей.
- Определение коэффициентов теплоотдачи и теплопередачи.
- Определение КПД пластинчатого теплообменного аппарата.
- Определение КПД теплообменника типа труба в трубе.
- Определение КПД кожухотрубного теплообменника.
Коплектация
Лабораторная установка «Испытание различных конструкций теплообменников» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
