Описание

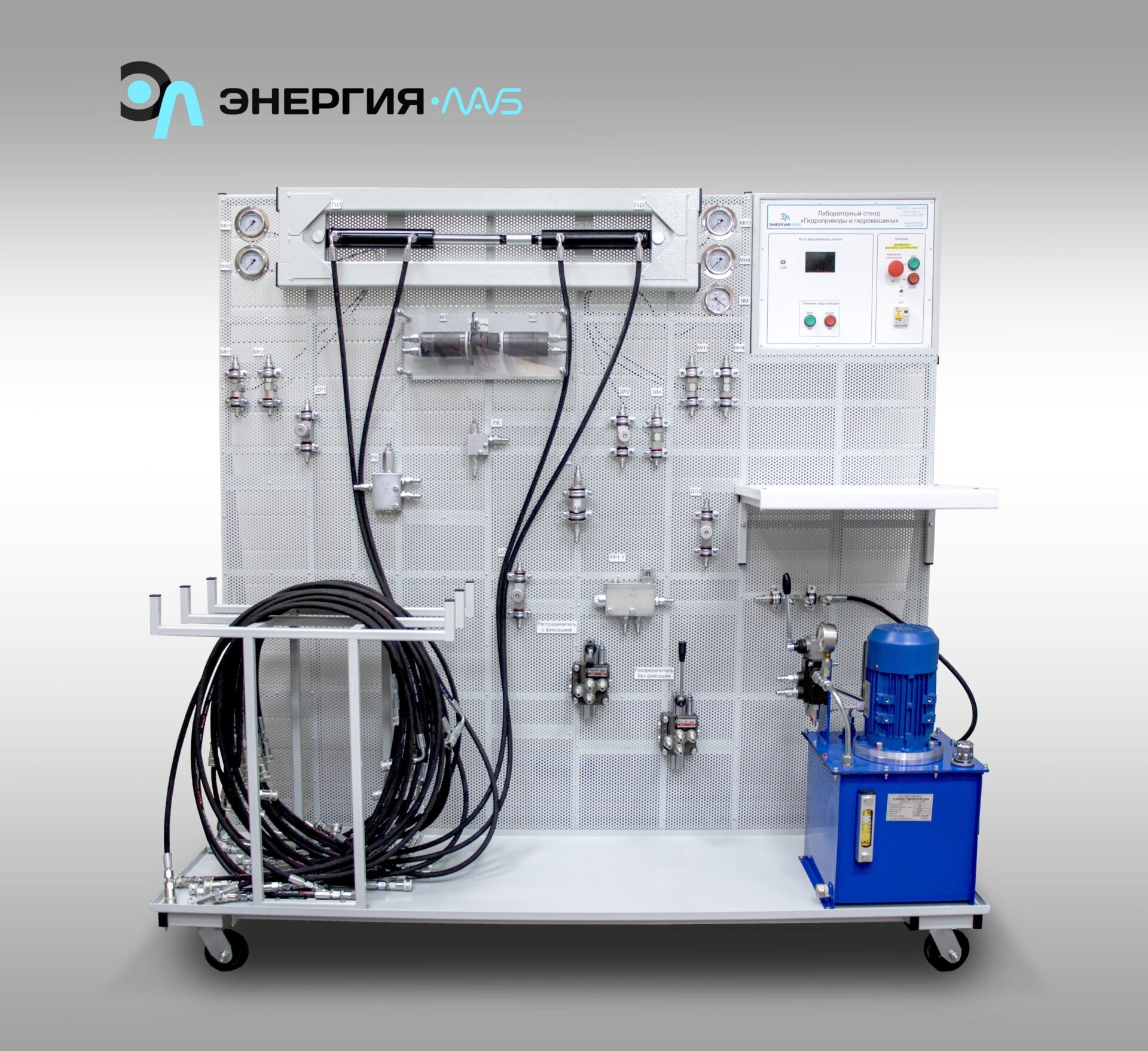

Лабораторный стенд предназначен для проведения лабораторно-практических занятий по изучению элементов гидропривода и гидромашин, а также сборке различных гидравлических схем для изучения правил их построения, функционирования и проектирования.
Стенд собран на лабораторной раме. Рама состоит из основания и столешницы. Основание рамы представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской.
На раме смонтированы различные объекты исследования, объединяемые в гидравлическую систему, а также модуль управления стендом.
На стенде смонтированы:
• Бак;
• Насос с электроприводом;
• Предохранительный клапан;
• Гидроцилиндр двухстороннего действия;
• Гидромотор;
• Дроссель одностороннего действия с обратным клапаном;
• Дроссель двухстороннего действия;
• Распределитель с ручным управлением с пружинным возвратом;
• Распределитель с ручным управлением с фиксацией;
• Двухлинейный регулятор расхода;
• Трехлинейный регулятор расхода;
• Редукционный клапан;
• Манометр осевой;
• Набор шлангов, фитингов и быстроразъемных соединений для монтажа гидравлических схем;
• Набор ключей.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 3
Лабораторные работы
- 38 лабораторных работ.
Коплектация
Лабораторный стенд » «Гидроприводы и гидромашины»» — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением, руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.
