Описание
Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика» предназначен для проведения цикла лабораторно-практических занятий дисциплины по изучению основ управления пневмоприводами.

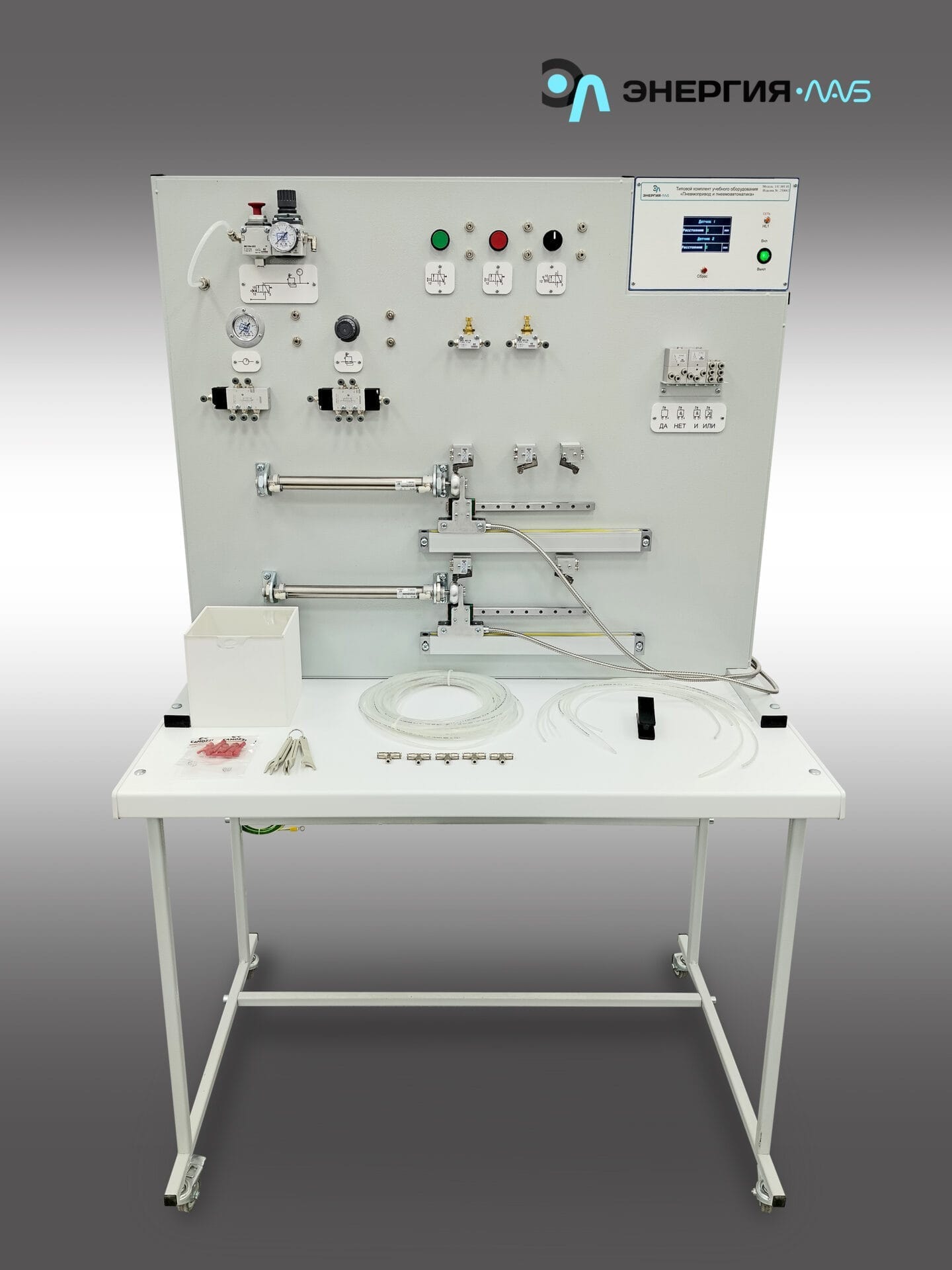

На лабораторной раме смонтирована пневматическая система, а также установлен компрессор и блок управления.

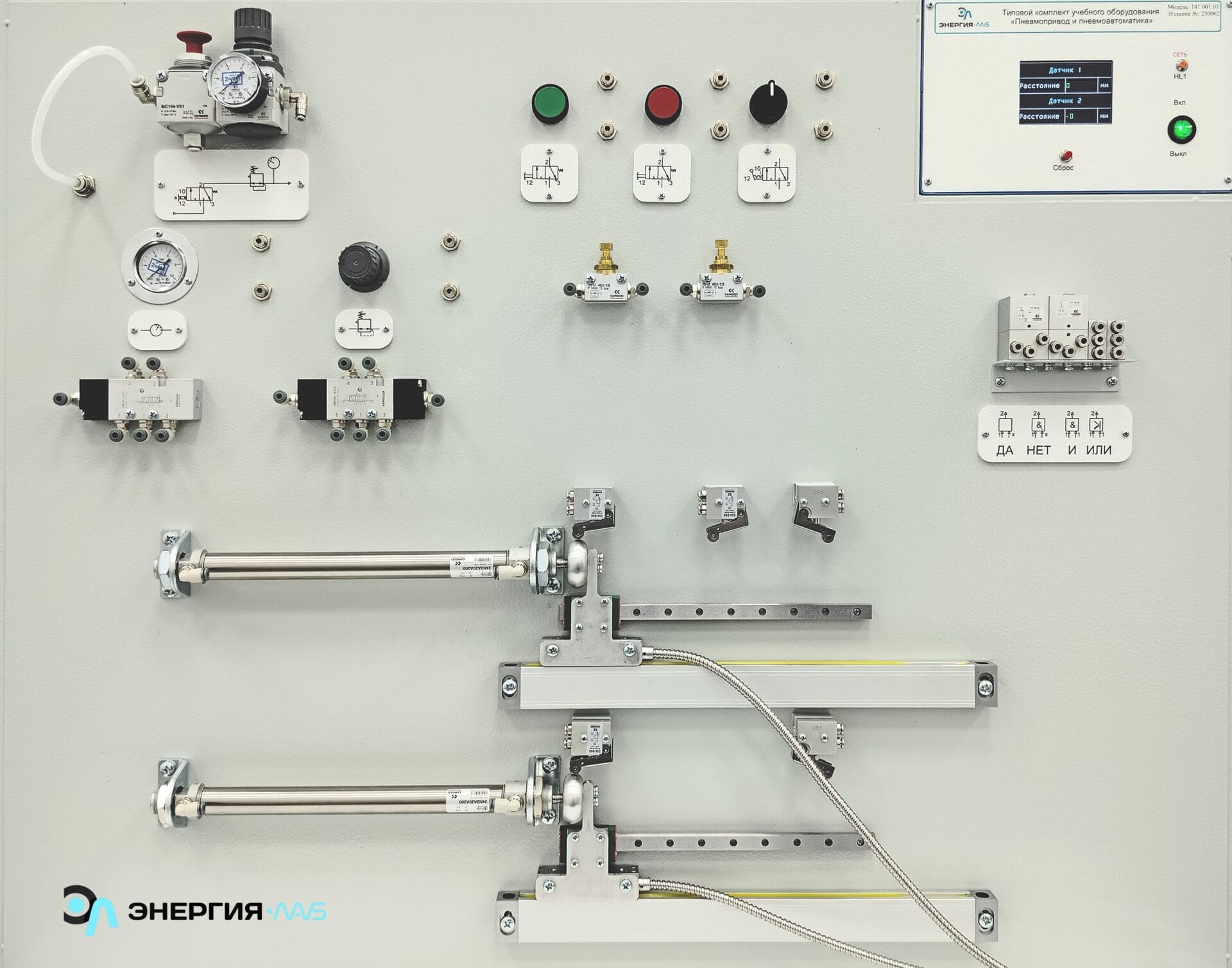

Пневматическая система представляет собой набор пневматических элементов, жестко закрепленных на панели. Каждый элемент имеет пневматическое самозаклинивающее соединение с металлической цангой с захватом пластикового шланга диаметром 4мм.
На стенде установлена линейка с датчиком линейного перемещения каждого пневмоцилиндра. Показания выводятся на ЖК-дисплей блока управления. Перед началом работы необходимо обнулять показания нажав на кнопку «Сброс».
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Система подготовки и регулирования воздуха. Регулировка давления в системе с помощью редукционного клапана.
- Изучение работы пневматических распределителей.
- Изучение работы пневматического цилиндра двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия.
- Схемы пневмоприводов с дискретным управлением по положению.
- Дроссельное регулирование скорости пневмопривода.
- Расчет основных параметров пневмопривода. Расчет скорости перемещения штока пневмоцилиндра.
- Логические операции при управлении исполнительным механизмом.
- Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Логическая операция «И». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Логическая операция «НЕТ». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Построение пневматических систем управления.
Коплектация
Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика» — 1 шт.
Комплект для монтажа и обслуживания — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.
