Описание

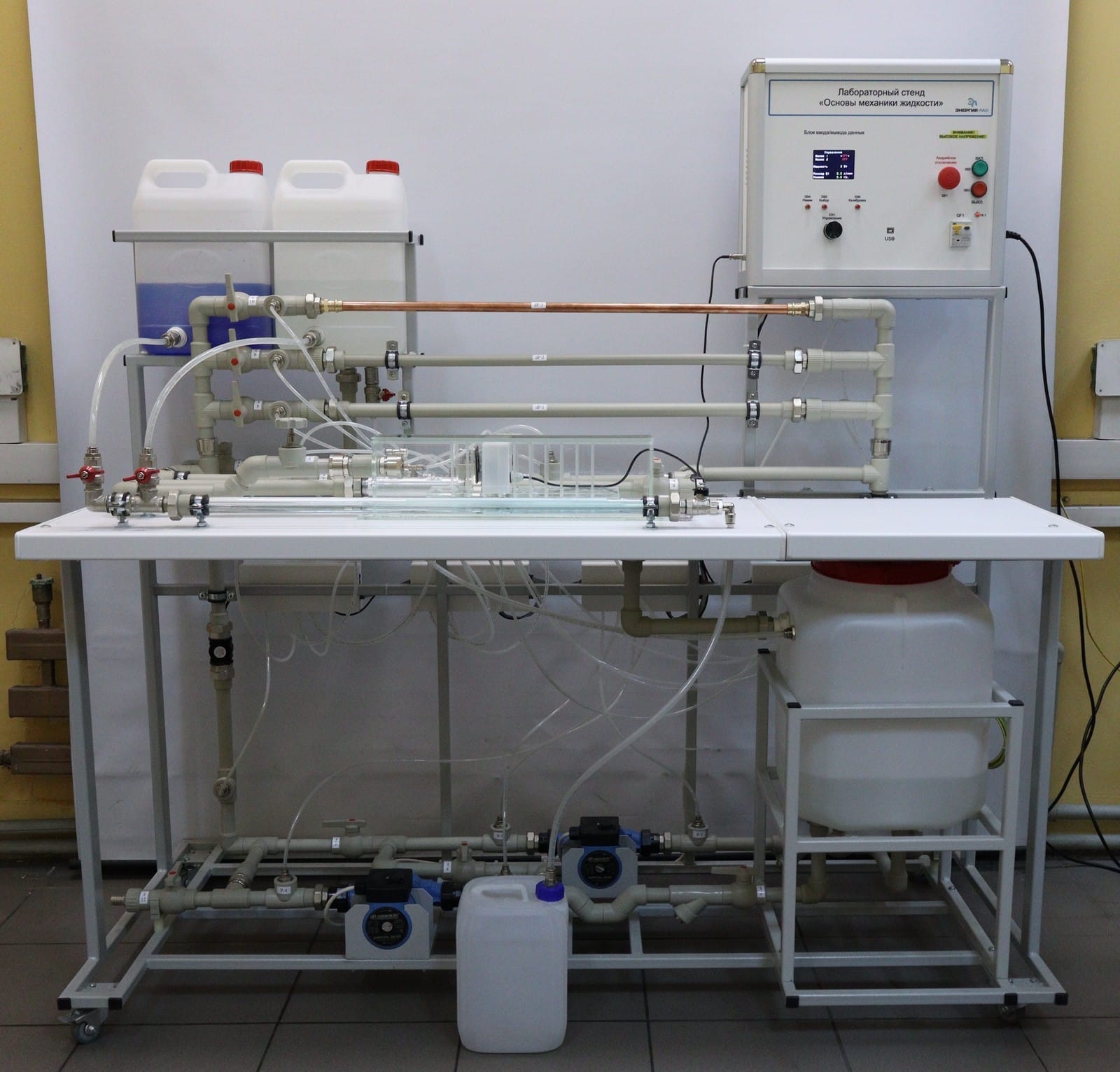

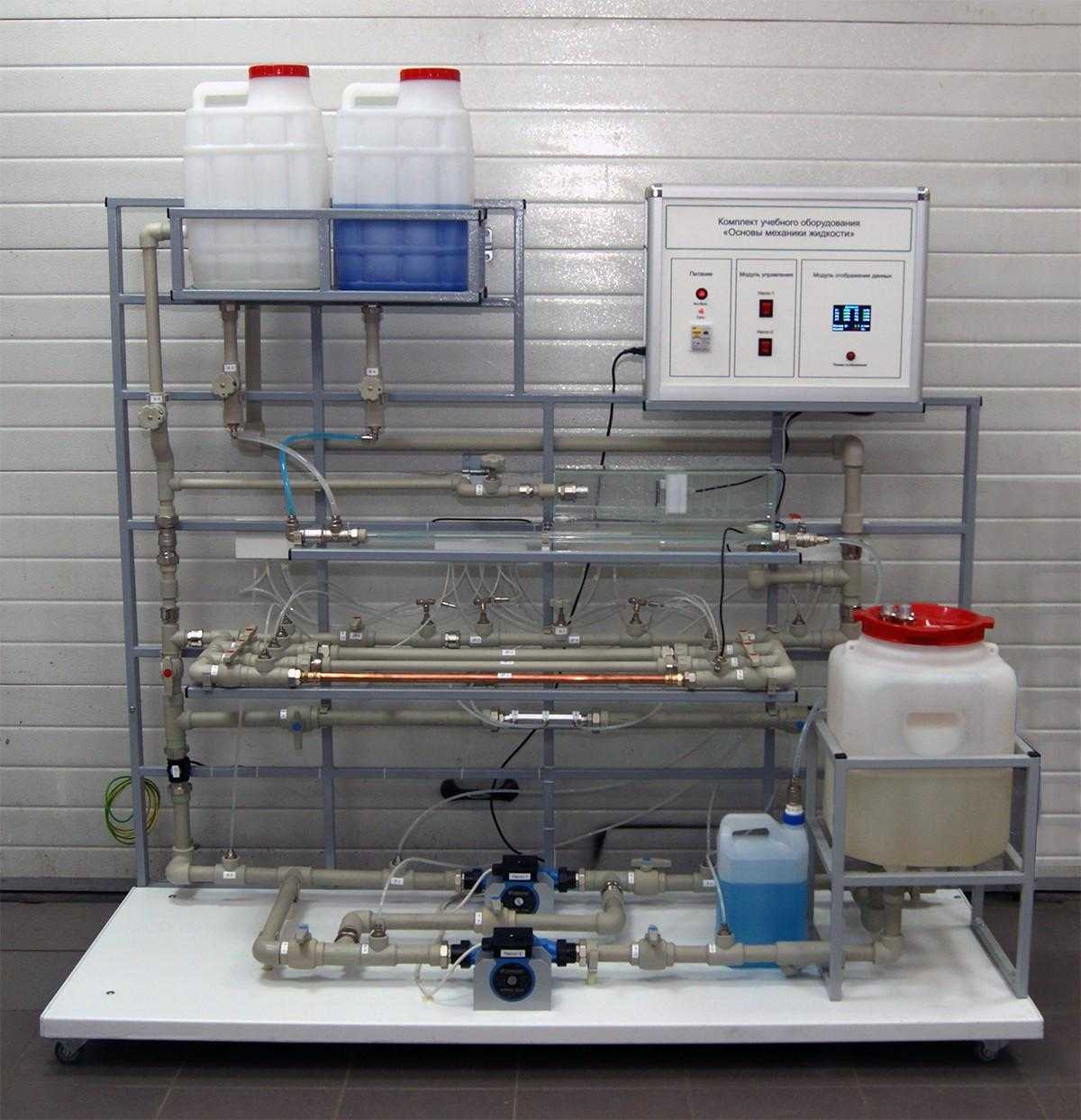

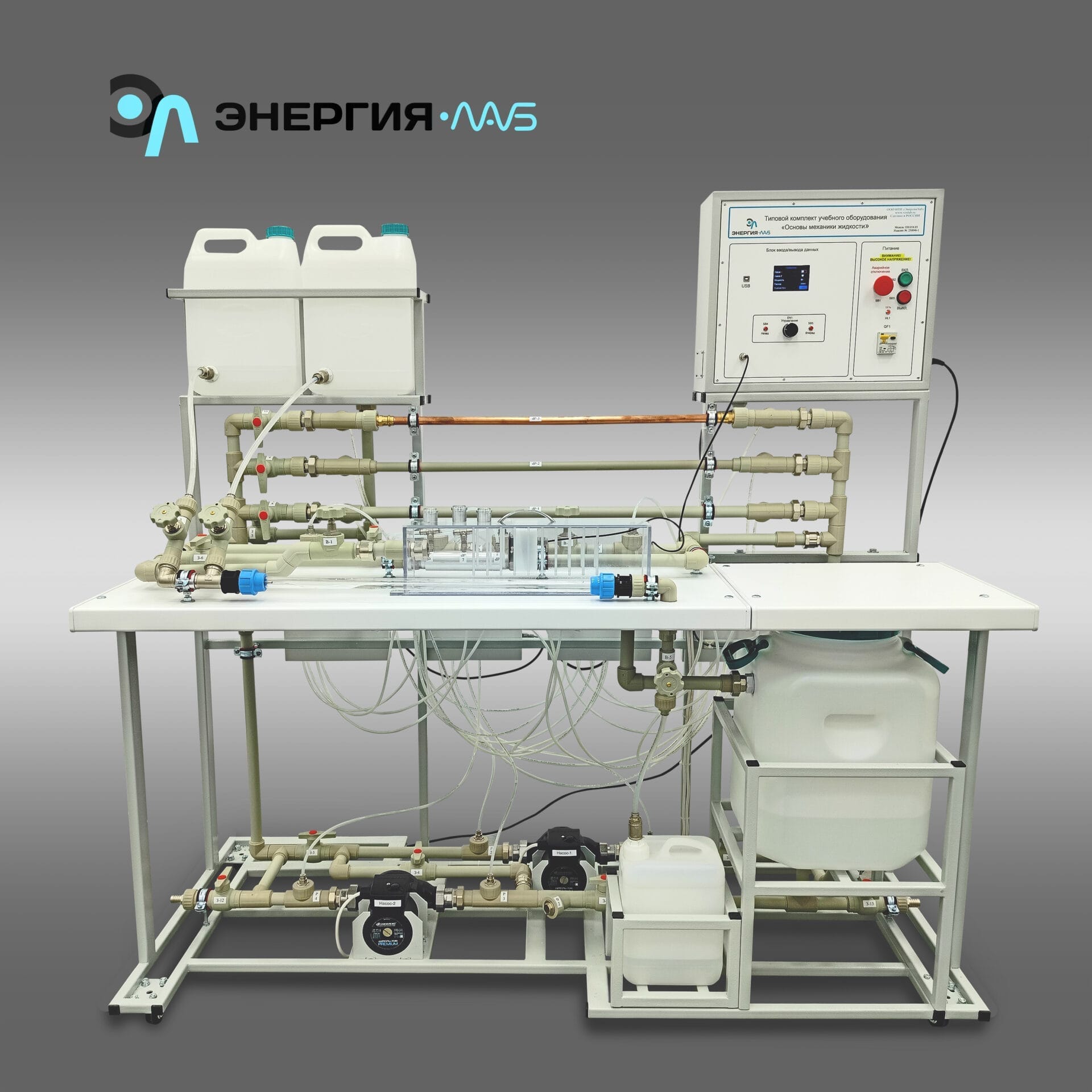

Типовой комплект учебного оборудования «Основы механики жидкости» предназначен для проведения лабораторных работ по изучению законов и явлений гидродинамики.
На рамном основании монтируется гидравлическая система с исследуемыми участками и блок управления.
Система разделена на исследуемые участки:
1. Участок для изучения режима течения жидкости (визуализация ламинарного и турбулентного режимов).
2. Участок для изучения уравнения Бернулли.
3. Участок для изучения потерь давления (напора).
4. Участок для изучения характеристик трубопроводов.
5. Участок для изучения силового воздействия незатопленной струи на механическую преграду. В комплекте поставляются сменные насадки.
6. Участок для изучения характеристики насосов при различных способах их соединения.
Движение воды в системе осуществляется при помощи двух насосов. На входе и выходе насосов установлены датчики давления, а также расхода.
Все датчики, установленные на стенде, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма разрешением 320×480 пикселей.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Измерение расхода воды объемным способом.
- Изучение режима течения жидкости. Визуализация ламинарного и турбулентного течения.
- Исследование характеристик трубопроводов.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки.
- Изучение силового воздействия не затопленной струи жидкости на механическую преграду.
- Иллюстрация уравнения Бернулли.
- Определение напорных характеристик насоса.
- Снятие характеристик насосов при их последовательном соединении.
- Снятие характеристик насосов при их параллельном соединении.
Коплектация
Типовой комплект учебного оборудования «Основы механики жидкости» — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.
