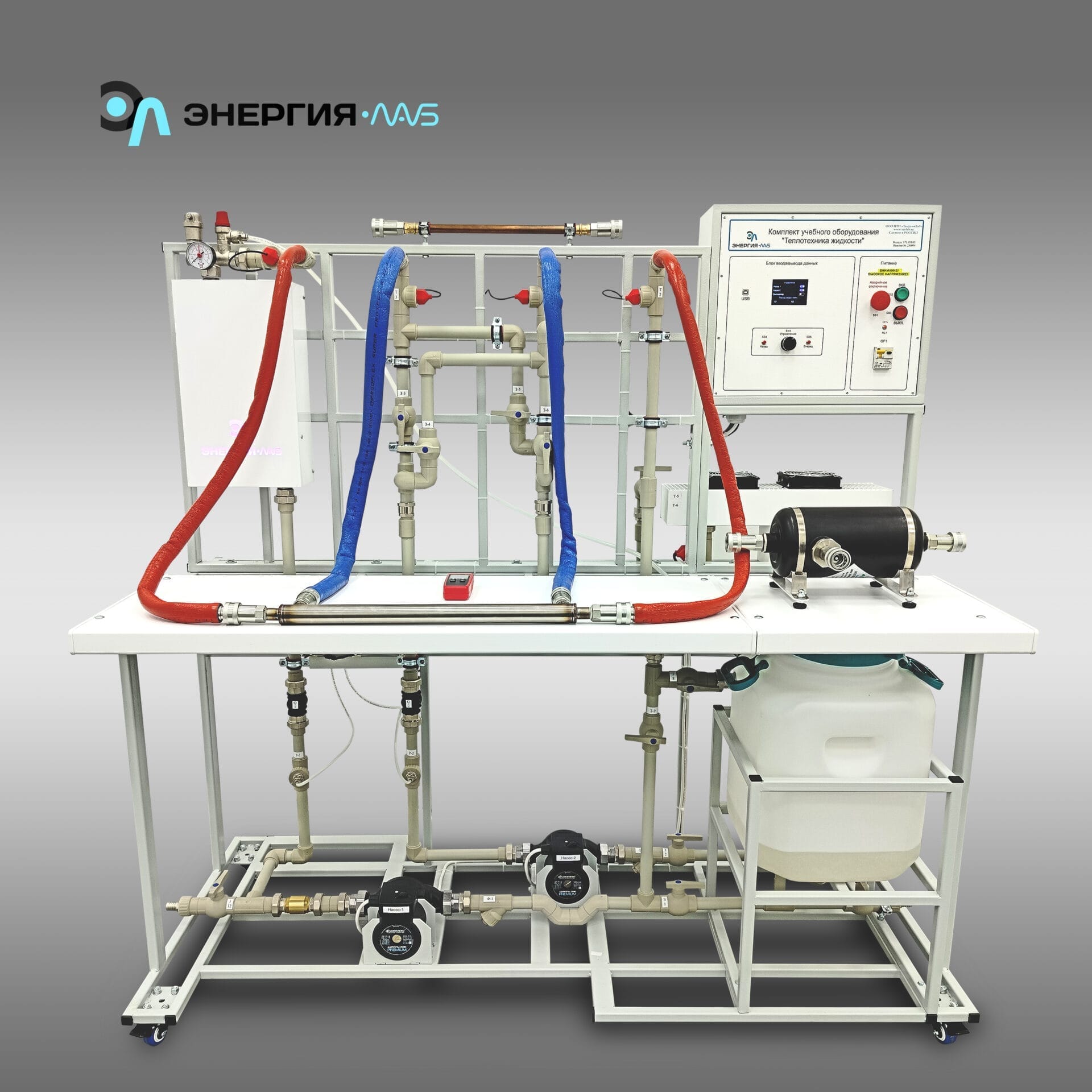

Комплект учебного оборудования «Теплотехника жидкости»

Комплект учебного оборудования "Теплотехника жидкости"

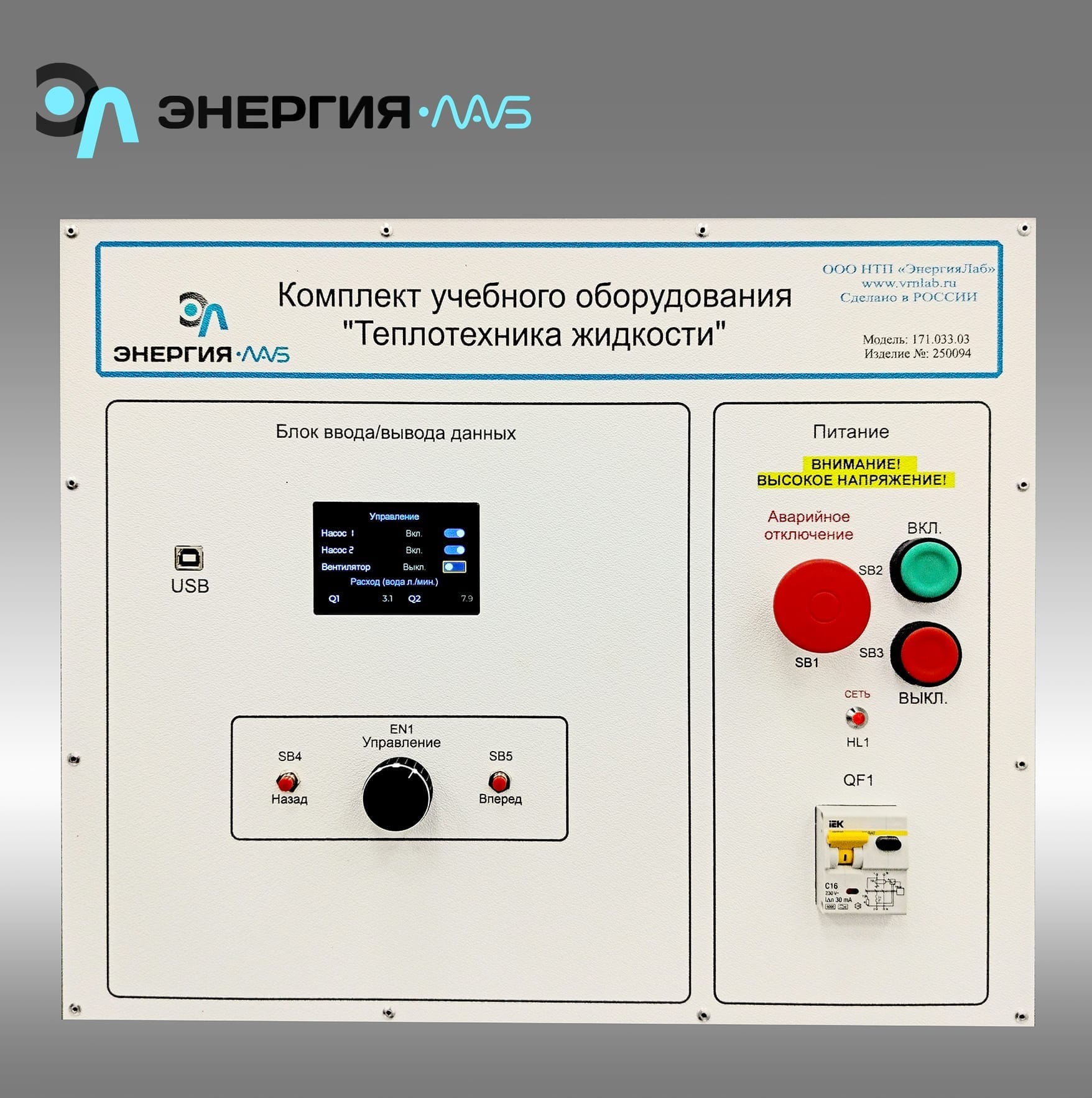

Комплект учебного оборудования "Теплотехника жидкости" — изображение 2

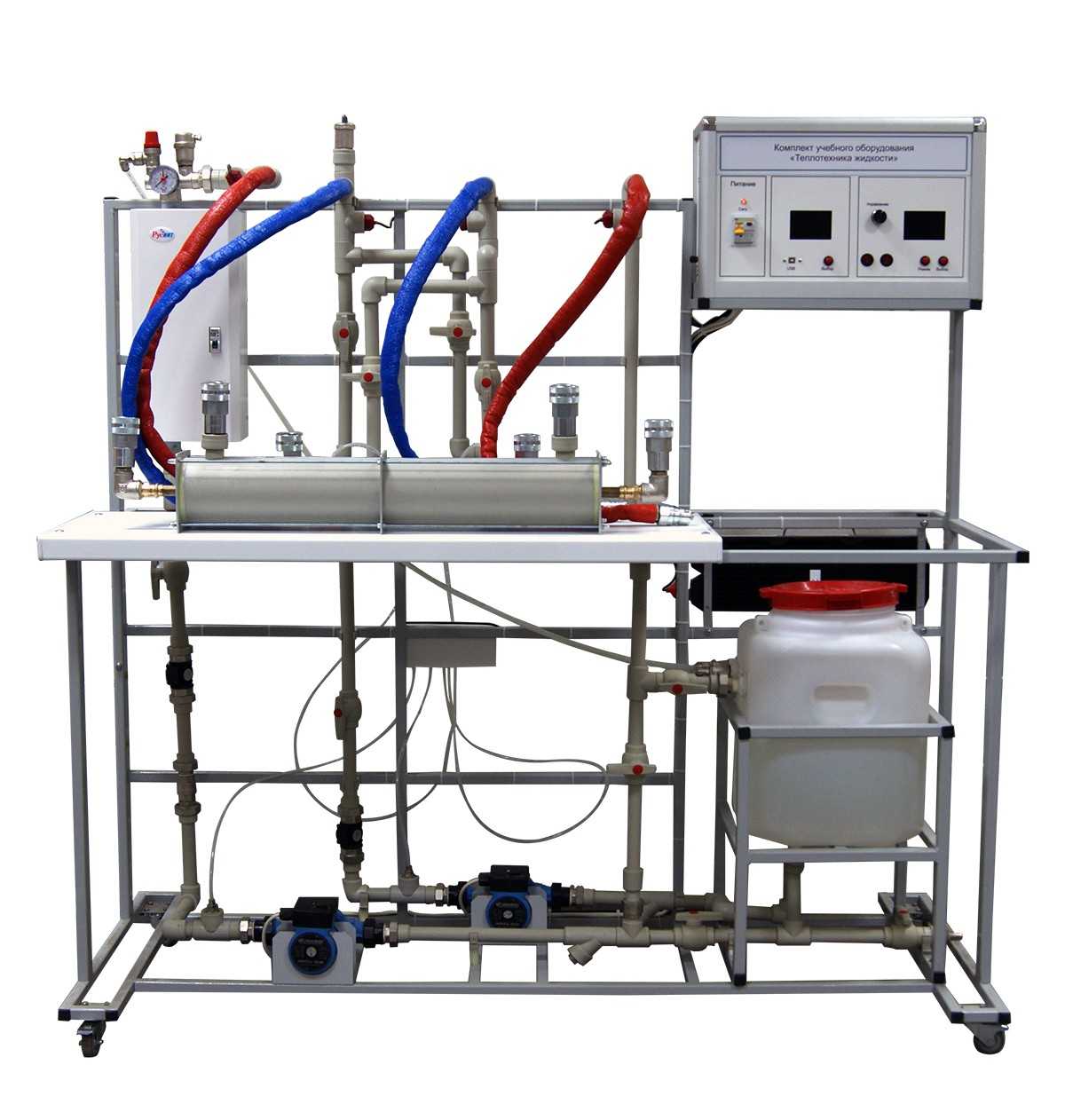

Комплект учебного оборудования "Теплотехника жидкости" — изображение 3

Цена по запросу

Артикул: ЭЛБ-171.033.03
ПОЛУЧИТЬ КП >

Описание

Комплект учебного оборудования предназначен для экспериментального определения теплоемкости жидкости, коэффициента теплопередачи, а также передаваемой тепловой мощность теплообменников различного типа: «труба в трубе», воздушно-водяного и кожухотрубного.
Комплект размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Гидравлическая система выполнена из полипропиленового трубопровода. Гидравлическая система состоит из контура холодной и горячей воды. Движение воды в системе осуществляется при помощи циркуляционных насосов установленных на системе горячего и холодного контура. Нагрев воды осуществляется при помощи электрического котла.
К гидравлической системе подключаются исследуемые модули. Подключение модулей осуществляется при помощи быстросъемных соединений. Система трубопроводов и заслонок позволяет проводить лабораторные работы при различных режимах течения: прямоток и противоток.
По всей системе стенда расположены датчики расхода и температуры. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Характеристики

  • Потребляемая мощность, В·А: 3500
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80

Лабораторные работы

  1. Определение коэффициента теплоотдачи при движении жидкости в трубе при различных скоростях движения.
  2. Определение передаваемой тепловой мощности теплообменника типа «труба в трубе» в зависимости от направления потоков жидкости.
  3. Определение передаваемой тепловой мощности кожухотрубного теплообменника.
  4. Определение передаваемой тепловой мощности воздушно-водяного теплообменника с принудительным охлаждением.
  5. Определение теплоемкости жидкости методом нагрева потока жидкости.

Коплектация

Комплект учебного оборудования «Теплотехника жидкости» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
Исполнение

Бренд
